實際套用

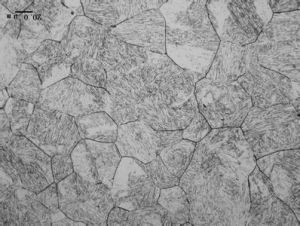

離異共晶可以在平衡條件下獲得，也可在不平衡條件下獲得。如：
1.合金Ⅰ：緩冷得α+（α+β），α量>>(α+β)量，使（α+β）中的α先依附在先結晶的α上生長，而β則存在於晶界處，產生了離異共晶。
離異共晶2.合金Ⅱ：快冷，使先結晶出的α成分偏離固相線，沿虛線變化。當冷到2點時，還剩一部分液體，當冷到共晶溫度以下時，剩餘的L發生共晶轉變，形成共晶組織。冷到3點以下時L消失。此時，α量>>（α+β）量，（α+β）中的α依附在α上生長，β被推向晶界出凝固，產生了離異共晶。
3.稀土對萊氏體鋼中共晶碳化物熱處理粒化:稀土細化了萊氏鋼中奧氏體晶粒和共晶碳化物，使離異共晶數量增多，減少了Cr、Mo合金元素偏析，並使M7C3(M=Fe、Cr)碳化物中孿晶等晶格缺陷增多，從而降低碳化物的穩定性，促進了共晶碳化物的粒化動力學過程，得到良好的粒化效果。
4.裂紋研究:用熱塑性試驗評定2219銘合金的液化裂紋敏感性，利用掃描電鏡對熱塑性試樣斷口進行分析。結果發現：α(Al)-CuAl2離異共晶熔點高於α(Al)-CuAl2共晶；加熱過程中α(Al)-CuAl2離異共晶後熔化，冷卻過程中離異共晶先凝固結晶，因此2219鋁合金脆性溫度區間較窄；α(Al)-CuAl2離異共晶的凝固結晶使合金在高溫下迅速恢復強度和塑性，使2219銘合金液化裂紋敏感性低，焊接性好。
