雙絞線控制信號防雷器（SPD、電涌保護器）主要用於工控系統數據控制信號、通訊專線、遙測信號、遙控信號的電涌保護器，套用在雷擊保護區1-2區和2-3區。
雙絞線控制信號防雷器功能特點：
1、具有過流、過壓、箝位三重保護功能，反應速度快。
2、當雷擊電涌侵入時，無需中止用電設備，不影響正常設備運作。
3、外觀設計新穎，體積小，35mm電氣導軌安裝。
4、插入損耗低（≤0.5db)。
5、傳輸速率高，使用頻率範圍大。
雙絞線控制信號防雷器技術參數：
名稱
雙絞線控制信號防雷器
型號
LSPD-CS/5
LSPD-CS/12
LSPD-CS/24
標稱電壓Un
5V
12V
24V
最大允許工作電壓Uc
6V
18V
30V
標稱放電電流(8/20μs)In
5KA
5KA
5KA
最大放電電流（8/20μs）Imax
10KA
10KA
10KA
In時電壓保護級別UP
≤30V
≤60V
≤120V
保護線路
2線
傳輸速率VS
2Mbps
插入損耗Ae
≤0.5db
回響速度Ta
≤1ns
溫度範圍
-40℃…+80℃
安裝接線規格
1.5～4mm2
連線埠連線方式
接線端子
外殼材料
PBT阻燃塑膠,UL94-V0
尺寸
90×62×18mm
安裝支架
35mm電氣導軌
防護等級
IP20
雙絞線控制信號防雷器安裝指導：
1、LUCKY系列雙絞線控制信號防雷器可以安裝在LPZ0-1區或直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。
2、該雙絞線控制信號防雷器可以方便的固定在35mm電氣導軌上。
3、“IN”連線引線端，“OUT”連線被保護設備（或系統）端，“1”與“3為一條信號通道，“2”與“4”為一條信號通道。安裝時兩端線路必須分開敷設，不可綑紮在一起，防止二次感應現象發生。
4、防雷器接地用儘可能最短的線連線。該保護器接地採用端子接地方式，接地線必須與防雷地線（或被保護設備的外殼）相連。信號的禁止線可直接接到接地端子上。
5、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，信號傳輸出現問題，換下電涌保護器後信號傳輸恢復正常，說明電涌保護器已經損壞，需維修或更換。

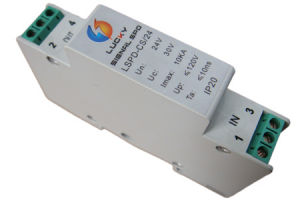

雙絞線控制信號防雷器
