防爆高速球

防爆高速球，是防爆工業監控的前端設備，主要使用在石油化工行業有爆炸性氣體和粉塵的危險環境中，是為了適應石油化工行業工業電視監控的更高更新的要求，按照國家防爆標準GB3836-2010及GB12476.1-2000的要求設計的新一代的防爆監控產品。

概述

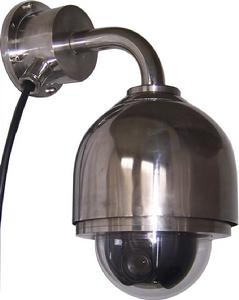

防爆高速球HYD421

HYD421防爆高速球是為了適應石油化工行業工業電視監控的更高更新的要求，按照國家防爆標準GB3836-2010及GB12476.1-2000的要求設計的；華元公司將民用高速球的優良性能，安裝使用方便快捷的特點，和防爆技術相結合，而研發生產出新一代的防爆監控產品。

主要用途及使用環境

HYD421防爆高速球是防爆工業監控的前端設備，主要使用在石油化工行業有爆炸性氣體和粉塵的危險環境中，例如：油田、鑽井平台、輸油管道、輸油管道的加壓站、煉油廠、化工廠、軍工廠、炸藥庫等。在整個工業監控系統中，防爆高速球功能是對機器設備及生產現場的圖像形成電子信號，即時傳輸給後方設備，在監控室的大螢幕上顯示機器設備的運轉情況、操作人員的情況以及是否有外物進入。

技術參數

產品型號

HYD421

防爆型式

ExdⅡCT6和DIP A20 TA,T6

環境參數

大氣壓力	86~106Kpa
環境溫度	-20℃~40℃
相對濕度	≤95%RH（+25℃）
環境狀況	室內或室外，有爆炸性氣體和或粉塵的環境。 典型危險源為：氫氣、乙炔、乙烯、乙醇（酒精）、焦爐煤氣、木粉、金屬粉等。

機械參數

材質	304、316L
表面處理	拋光
水平轉動角度	360°連續轉動
俯仰轉動角度	0°~90°
水平轉動速度	0°~ 120°/s
俯仰轉動速度	0°~ 80°/s
長焦限速	根據攝像機的變倍值自動調整旋轉速度
防護等級	IP68
重量	12Kg
外形尺寸	329 L ×218 W ×455 H mm
內部尺寸	?160×200 H mm
出線孔規格	G1/2,內孔φ8mm
安裝孔	4-M6，定位尺寸φ60mm

電氣特性

通信接口	RS485半雙工
通信協定	PELCO-d/p
波特率	2400/4800/9600bps
預置位	128
巡航軌跡	6條巡航軌跡
輸入電壓（V）	AC220V/AC24V/DC12V
工作電流(A)	2A
電氣連線	電源：2×1.0mm 通信：禁止2×0.75mm 視頻：75Ω同軸電纜

安裝方式

吊裝、壁裝

特點

1、高速功能：要求預置位速度強調快，基本達到250度/秒以上；第二手控速度強調平穩，控制靈敏靈活，不能過快，不能生硬，支持變速。
2、預置位功能：必須帶有64個以上的預置位，同時要求預置位必須準確，斷電後也能記憶該預置位。

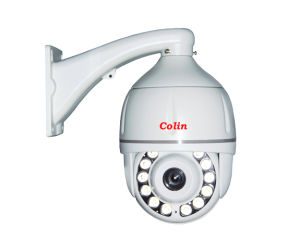

防暴高速球

3、巡航掃描：必須可以設定高速球能在各個預置位之間巡航掃描功能。
高速球還有有些高級功能：
1、軌跡記憶功能：要求高速球能記憶多條任意的軌跡路線，同時能將軌跡路線通過設定進行調用。
2、選單顯示功能：能夠顯示一個完善的操作選單，通過選單進行對運行速度、預置位停留時間、運行模式等的修改，通過選單能進行攝像機參數的修改，以及編程，自動跟蹤、隱私遮蔽等功能。
3、自帶報警輸入輸出：在高速球上加一個報警輸入輸出模組。
4、網路高速球，光纖高速球：在高速球里再集成網路視頻伺服器模組或者光端機模組。
