概述
間隙固溶體又稱插入固溶體、嵌入固溶體。

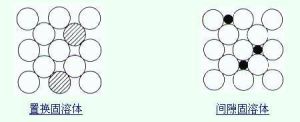

溶質原子占據溶劑晶格中的間隙位置而形成的固溶體。
若干溶質質點嵌入固相溶劑質點的間隙中而構成的固溶體。
通常，插入溶質的半徑與溶劑質點的半徑相比特別小時易於形成。在金屬鍵的物質中這類固溶體很普遍，添入的氬、碳、硼都容易處在這些晶格的間隙位置中。如碳溶入γ-鐵中形成的間隙固溶體稱為奧氏體。
間隙固溶體的形成常有助於晶體的硬度、熔點和強度的提高。
形成條件
雜質質點大小
即添加的原子愈小，易形成固溶體，反之亦然。晶體（基質）結構
離子尺寸是與晶體結構的關係密切相關的，在一定程度上來說，結構中間隙的大小起了決定性的作用。一般晶體中空隙愈大，結構愈疏鬆，易形成固溶體。電價因素
外來雜質原子進人間隙時，必然引起晶體結構中電價的不平衡，這時可以通過生成空位，產生部分取代或離子的價態變化來保持電價平衡。例如YF3加入到CaF2中：當F-進入間隙時，產生負電荷，由Y3+進入Ca2+位置來保持位置關係和電價的平衡。
間隙式固溶體的生成，—般都使晶格常數增大，增加到一定的程度，使固溶體變成不穩定而離解，所以填隙型固溶體不可能是連續的固溶體。晶體中間隙是有限的，容納雜質質點的能力≤10%。
