發展歷史
鎢錸熱電偶是1931年由Goedecke（戈徳克）首先研製出來的，在60至70年代得以發展的最成功的難熔金屬熱電偶。鎢錸熱電偶
鎢錸熱電偶概述
鎢錸熱電偶是耐高溫熱電偶。它具有溫度一電勢線性關係好，熱穩定性可靠，價格便宜等優點。與顯示儀表配套，可直接測量液體、蒸汽和氣體介質等的溫度。它可以部分替代鉑銠熱電偶作為高新冶金工業、高溫電子熱電系統結構工程及空間運載工具，核反應堆的超高溫測量工具。
鎢錸熱電偶熱電勢對溫度的關係符合ZBN05003—88分度表，等同 ASTME696—84標準。在真空、還原、惰性氣氛中，可在0～2300℃範圍內使用。採用特殊保護管的鎢錸偶也可以在1600℃下的氧化氣氛中長期使用，其價格較鉑銠熱電偶低。
鎢錸熱電偶的溫度允差
鎢錸熱電偶的溫度允差
使用溫度1300~1700℃ 允差0.5%∣t∣
0~2300℃ 允差1%∣t∣
常溫絕緣電阻
常溫絕緣電阻：鎢錸熱電偶在周圍空氣溫度為20士15℃，相對濕度不大於 85%，熱電極與外保護管之間絕緣電阻應大於 100MΩ.m。
WRe 3/WRe25熱電偶的外保護管
WRe 3/WRe25熱電偶的外保護管
（l）碳化矽管（Sic）可在1600℃以下的氧化氣氛中使用
（2）二矽化鉬管（Mosi2）在1600℃以下的空氣及某些腐蝕氣氛中使用（協定供貨）
（4）鉭管（Ta）在2300C以下真空中使用（協定供貨）
鎢錸熱電偶分度號
鎢錸熱電偶分度號有
WRE3-WRe25，WRe5-WRe20，WRe5-WRe26，W-WRe26
鎢錸熱電偶簡介
用鎢錸熱電偶簡介
1、鎢錸熱電偶的分類。 我國列入國家標準的鎢錸熱電偶有兩種：
A、鎢錸5-鎢錸26，它的正極名義成分為含鎢95%、錸5%，負極名義成分為含鎢74%、錸26%。分度號為WRe5-WRe26，簡寫：W-Re5/26。
B、鎢錸3-鎢錸25，它的正極名義成分為含鎢97%、錸3%，負極名義成分為含鎢75%、錸25%。分度號為WRe3-WRe25，簡寫：W-Re3/25。
2、鎢錸熱電偶的使用。目前測量1600℃以上的溫度，多採用非接觸法，但是，該種方法的誤差較大，如用接觸法則能準確地測出真實溫度。在高溫熱電偶中，貴金屬熱電偶價格昂貴且最高溫度也只能在1800℃以下，而鎢錸熱電偶不僅測溫上限高，而且穩定性好，因此，鎢錸熱電偶在冶金、建材、航天、航空及核能等行業都得到廣泛套用。我國的鎢資源豐富，鎢錸熱電偶價格便宜，可以部分取代貴金屬熱電偶，它是高溫測試領域中很有前途的測溫材料。
3、使用溫度。它的最高使用溫度可達到2800℃，可是，在高於2300℃時，數據分散。因此，使用溫度最好在2000℃左右。
4、使用環境氣氛。鎢錸熱電偶極易氧化，適於在惰性或乾燥氫氣中使用，或用緻密的保護管使其與氧隔絕才能使用。不能用於含碳氣氛（如在含碳氫化合物的氣氛中使用，溫度超過1000℃即受腐蝕）。鎢或鎢錸在含碳氣氛中容易生成穩定的碳化物，以致降低其靈敏度並引起脆斷，在有氫氣存在的情況下，會加速碳化。
5、鎢錸熱電偶抗氧化。該問題一直是國內外學者所關注的課題，並致力於研究解決。我公司採用了國際先進制做工藝，成功研製開發了裝配式高溫高壓W-Re熱電偶，該項目曾在1999～2001年度內評為“北京市火炬計畫項目”項目編號為99353。該產品的測溫範圍為0～1800℃，廣泛用於冶金、焦化、化工窯爐、熱處理、玻璃等行業，它具有精度高，價格低、性能穩定、不受工作環境氣氛的限制等優點，是代替鉑銠熱電偶的理想產品。我公司生產的W-Re熱電偶已在株洲硬質合金廠、自貢硬質合金廠及瀋陽中科儀等單位，廣泛套用，其性能達到國外同類產品水平。其技術指標如下：
1、分 度 號：W-Re3/25，W-Re5/26
2、測溫範圍：0～1800℃
3、測溫精度：< ± 1% t；< ± 0.5% t
4、時間常數：≥180 s
5、絕緣電阻：> 5MΩ
6、規格尺寸：300，500，750，1000，1100（mm）
鎢錸鋼水快速測溫熱電偶是專為測量鋼水、鐵液及其它金屬熔體溫度而設計製造的，它具有體積些?回響速度快、準確度高、價格低等優點。其技術指標如下：?
1、 最高測溫溫度：1800℃
2、 測溫精度:≤ 0.5% t
3、 絕緣電阻:≥30 MΩ
4、 測成率:≥98%
5、 反應時間：< 5 s

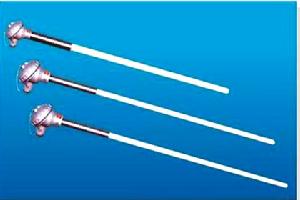

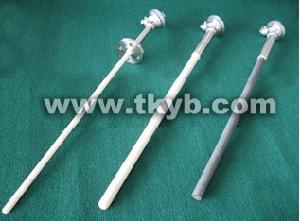

特別說明目前我公司生產的W-Re熱電偶分三類，一類是採用的精細陶瓷保護管，另一類是純鉬保護管，再一類就是鎢保護管。陶瓷管的規格有：直徑為Ф8，Ф10，Ф12，Ф14，Ф16，長度300~1100mm，這類熱電偶不受工作環境氣氛的限制能在任何氣氛中長期使用，測溫範圍是0~1800℃的；鉬管和鎢管規格有：直徑為Ф6，Ф8，Ф10mm，長度500~700mm，這種熱電偶只能在真空、還原或者惰性氣體保護的環境中長期工作，鉬管最好是在1800℃以下的溫度下長期使用，短期使用溫度能到2000℃；至於鎢管則能在2100℃下長期工作，但很難加工致使其價格非常昂貴。請根據我們的參數選擇適合於您的熱電偶。
鎢錸熱電偶是60年代發展起來的一種高溫熱電偶，有W/(W-26Re),(W-3Re)/(W-25Re),(W-5Re)/(W-26Re)和(W-5Re)/(W-20Re)等。長期使用溫度為2000～2400℃，短期使用最高可達3000℃。在低溫熱電偶中，(Au-2.1Co)/Cu熱電偶,在10K以上的熱電勢率大於10μV/K;金中含有微量(約0.07原子百分比)鐵的合金與鎳鉻合金組成的熱電偶,在液氦溫度(4K)的熱電勢率大於10μV/K，都是較好的。 (Pt-0.1Mo)/(Pt-5Mo)、(Pt-1Mo)/(Pt-5Mo)以及用鎢和0.5～1 (原子百分比)鋨的合金與鎢和錸的合金組成熱電偶等可在核輻照條件下使用。除金屬材料外，石墨和難熔化合物等非金屬材料也可作為高溫熱電偶。此類材料的優點是熔點高，高溫性能穩定，熱電勢和熱電勢率高等；缺點是材料脆，石墨易於吸潮而改變熱電性,重複性差,還處於研究發展之中。這類熱電偶有碳/石墨，石墨/碳化物，碳化物/碳化物等。
鎢錸熱電偶！一般在真空或者還原性氣氛中使用，如果傳輸距離長，也需要專門的補償導線。
1、鎢錸熱電偶最高測溫溫度：1800℃
2、鎢錸熱電偶測溫精度:≤0.5%
3、鎢錸熱電偶絕緣電阻:≥30MΩ
4、鎢錸熱電偶測成率:≥98%
5、反應時間：<5s
