鋼箱梁

鋼箱梁，又叫鋼板箱形梁，是大跨徑橋樑常用的結構形式。一般用在跨度較大的橋樑上。外型像一個箱子故叫做鋼箱梁。較典型的鋼箱梁各板的厚度可為：蓋板厚度14mm，縱向U形肋厚度6mm，上口寬320mm，下口寬170mm，高260mm，間距620mm；底板厚10mm，縱向U形加勁肋；斜腹板厚14mm，中腹板厚9mm；橫隔板間距4.0m，厚度12mm；梁高2～3.5m。鋼板箱形梁是工程中常採用的結構形式.為研究橫隔板間距對集中荷載作用下簡支鋼箱梁畸變的影響,通過設定不同數量橫隔板的簡支鋼箱梁,比較其在集中荷載作用下的畸變效應和剛性扭轉效應,得到最大畸變效應隨橫隔板數量的變化曲線.在箱梁腹板頂端施加集中荷載,按畸變、剛性扭轉、對稱彎曲和偏心荷載四種工況採用荷載分解的方法進行計算.

特點

鋼箱梁

在大跨度纜索支承橋樑中，鋼箱主梁的跨度達幾百米及至上千米，一般

分為若干梁段製造和安裝，其橫截面具有寬幅和扁平的外形特點，高寬比達到1：10左右。

構成

鋼箱梁

鋼箱梁一般由頂板、底板、腹板、和橫隔板、縱隔板及加

勁肋等通過全焊接的方式連線而成。其中頂板為由蓋板和縱向加勁肋構成的正交異性橋面板。

較典型的鋼箱梁各板的厚度可為：蓋板厚度14mm，縱向U形肋厚度6mm，上口寬320mm，下口寬170mm，高260mm，間距620mm；底板厚10mm，縱向U形加勁肋；斜腹板厚14mm，中腹板厚9mm；橫隔板間距4.0m，厚度12mm；梁高2～3.5m。

鋼板箱形梁是工程中常採用的結構形式.為研究橫隔板間距對集中荷載作用下簡支鋼箱梁

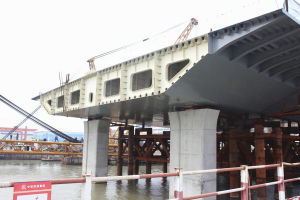

圖

畸變的影響,通過設定不同數量橫隔板的簡支鋼箱梁,比較其在集中荷載作用下的畸變效應和剛性扭轉效應,得到最大畸變效應隨橫隔板數量的變化曲線.在箱梁腹板頂端施加集中荷載,按畸變、剛性扭轉、對稱彎曲和偏心荷載四種工況採用荷載分解的方法進行計算.

從 多多羅橋到 蘇通大橋，從杭州灣跨海大橋到西堠門大橋，鋼箱梁得到了越來越廣泛的套用。本題專題將通過介紹鋼箱梁的發展歷史與經典工程，鋼箱梁的施工與設計、檢測與養護，帶領大家認識鋼箱梁，同時希望能達到拋磚引玉的效果。
