量程遷移

量程遷移(偏移) span shift
由於某些影響量引起的輸出量程的變化。
零點遷移和量程遷移
儀表測量範圍的另一種表示方法是給出儀表的零點即測量下限值及儀表的量程。由前面的分析可知,只要儀表的零點和量程確定了,其測量範圍也就確定了。因而這是一種更為常用的表示方式。
在實際使用中,由於測量要求或測量條件的變化,需要改變儀表的零點或量程,為此可以對儀表進行零點和量程的調整。通常將零點的變化稱為零點遷移,而量程的變化則稱為量程遷移。

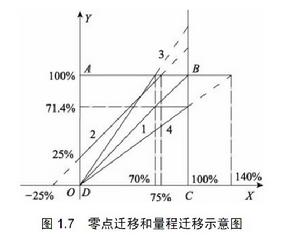

以被測變數值相對於量程的百分數為橫坐標,記為X,以儀表指針位移或轉角相對於標尺長度的百分數為縱坐標記為Y,可得到儀表的標尺特性曲線X-Y。假設儀表標尺是線性的,其標尺特性曲線可如圖1.7中的線段1所示。
考慮單純的零點遷移情況,如線段2所示,此時儀表量程不變,其斜率亦保持不變,線段2隻是線段1的平移,理論上零點遷移到了原輸入值的一25%,終點遷移到了原輸入值的75%,而量程則仍為100%。考慮單純的量程遷移情況如線段3所示,此時零點不變,線段仍通過坐標系原點,但斜率發生了變化,理論上量程遷移到了原來的70%
由於受儀表標尺長度和輸入通道對輸入信號的限制,實際的標尺特性曲線通常只限於正四邊形ABCD內部,即用實線表示部分:虛線部分只是理論上的結果,無實際意義。因此,線段2的實際效果是標尺有效使用範圍遷移到原來的25%-100%,測量範圍遷移到原來的0^75%。線段3的實際效果是標尺仍保持原來有效範圍的0^100%,測量範圍遷移到了原來的0^70%。同理,考慮圖中線段4所示的量程遷移情況,其理論上零點沒有遷移,量程遷移到原來的140%;而實際上標尺只保持了原來有效範圍的0-71.4%,測量範圍則仍為原來的0-100%.
零點遷移和量程遷移可以擴大儀表的通用性。但是,在何種條件下可以進行遷移能夠有多大的遷移量,還需視具體儀表的結構和性能而定。
