通氣管

通氣管

通氣管系:為使排水系統內空氣流通,壓力穩定,防止水封破壞而設定的與大氣相通的管道。排水通氣管系統有伸頂通氣管、主通氣管、副通氣管、結合通氣管、環形通氣管、器具通氣管、匯合通氣管通氣管及專用通氣管等類型,分別用於不同的位置,其中罩型通氣管適用於蓄水水池及水箱安裝。彎管型通氣管為使排水系統內空氣流通,壓力穩定,防水封破壞而設定的與大氣相通的管道。

基本信息

基本定義

為使排水系統內空氣流通,壓力穩定,防止水封破壞而設定的與大氣相通的管道。

彎管型通氣管

介紹

通氣管 通氣管

排水通氣管系統有伸頂通氣管、主通氣管、副通氣管、結合通氣管、環形通氣管、器具通氣管、匯合通氣管及專用通氣管等類型,分別用於不同的位置,其中罩型通氣管適用於蓄水水池及水箱安裝。彎管型通氣管為使排水系統內空氣流通,壓力穩定,防水封破壞而設定的與大氣相通的管道。

性能

1、將排水管道內的有毒有害氣體排放出去,以滿足衛生要求;

2、通氣管向蓄水池、水箱及排水管道內補充新鮮空氣,以減輕金屬管的腐蝕,延長使用壽命;

3、蓄水池、水箱應設定兩根以上的通氣管以提高排水系統的能力,(舉一個小例子,打點滴的時候,瓶口朝下液體要流出,必須插一根通氣管,一端通大氣,一端通液面與瓶底之間的空隙,防止管道內形成負壓,保證排水通暢)防止死水形成,串味,減輕氣壓波動幅度,保護水封,防止水封破壞。

4、能快速將蓄水池及水箱內的水蒸氣及有害氣體排出,內置紗布紗網有效的阻止防止病媒、昆蟲和塵埃進入破壞水質。

說明

1、通氣管設計過濾(網、布)層氣體平均流速為0.75m/s。濾網布安裝時應採用同等材料進行縫合,內罩可用無毒非金屬材料製作;

2、通氣管按覆土層厚度(H1)0.0m、0.5m、1.0m三種設計,0.0m適用於南方地區,0.5m適用於中部地區,1.0適用於寒冷地區。

3、焊接後的除銹、防腐要求根據客戶設計要求製作。

4、有條件地區可根據設計要求採用不鏽鋼材料製作,以達到更好的防腐並延長使用壽命。

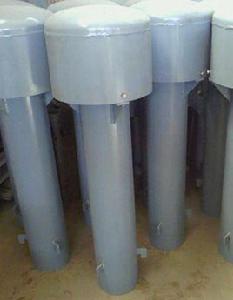

罩形通氣管

介紹

排水通氣管系統有伸頂通氣管、主通氣管、副通氣管、結合通氣管、環形通氣管、器具通氣管、匯合通氣管及專用通氣管等類型,分別用於不同的位置,其中罩型通氣管適用於蓄水水池及水箱安裝。罩型通氣管為使排水系統內空氣流通,壓力穩定,防水封破壞而設定的與大氣相通的管道。

性能

罩型通氣管性能可分為四點:

1、將排水管道內的有毒有害氣體排放出去,以滿足衛生要求;

2、通氣管向蓄水池、水箱及排水管道補充新鮮空氣,減輕金屬管的腐蝕,延長使用壽命;

3、蓄水池、水箱設定兩根以上的通氣管以提高排水系統的能力,防止死水形成,串味,減輕氣壓波動幅度,保護水封,防止水封破壞。

4、能快速地將蓄水池及水箱內的水蒸氣及有害氣體排出,內置紗布紗網能有效的阻止防止病媒、昆蟲和塵埃進入以破壞水質。

說明

1、通氣管設計氣體流速為5m/s,過濾(網、布)層氣體平均流速為0.75m/s,濾網布安裝時應採用同等材料進行縫合,內罩可用無毒非金屬材料製作;

2、通氣管按覆土層厚度(H3)0.0m、0.5m、1.0m三種設計,0.0m適用於南方地區,0.5m適用於中部地區,1.0適用於寒冷地區。

3、焊接後的除銹、防腐要求根據客戶設計要求製作。

4、有條件地區通風帽可根據設計要求採用玻璃鋼或不鏽鋼材料製作,以達到更好的防腐並延長使用壽命。
