通信對抗系統
為完成特定的通信對抗任務，由多部通信對抗設備組成的統一協調的整體。按功能分為通信偵察測向系統、通信干擾系統和綜合的
通信對抗系統系統特點：通信對抗系統具有統一協調的管理能力、自動快速的反應能力和機動靈活的適應能力。①統一協調的管理能力：系統是一個有機的整體，對系統內的設備進行最佳的設計組合，統一協調工作，充分發揮對抗設備的效能。採用合理的規模和配置，能在通信信號密集環境下，進行全面偵察和實施對重要通信網的干擾。②自動、快速的反應能力：系統採用電子計算機和微處理器,從而提高信息處理能力，加快系統的反應速度,並由於軟體和硬體合理設計而增強了系統的對抗功能。它能靈活地進行掃頻和選頻等方式的信號搜尋，具有高截獲率，對信號有各種解調和測量功能。它能自動對信號測向和定位，並有高的定位精度。它運用資料庫的規範，自動對信號進行篩選和分類，自動引導干擾機按優先等級施放各種干擾。當敵方採取改頻措施躲避干擾時，它具有較快的跟蹤改頻干擾的能力。③機動靈活的適應能力：系統採用通用化、系列化設計和模組化結構，可以合理調整系統的規模和組成，如增減偵察測向站和干擾站的數量，以及各站內偵聽接收機等設備的數量，以對付不同的作戰對象。它還能在原系統基礎上增添新研製的設備，修改計算機和微處理器的軟體部分，以不斷增強系統的工作能力，適應敵方通信能力的變化。
通信偵察測向系統由多個偵察測向站組成，其中一個為主站，其他為屬站。各站主要設備有全景搜尋顯示接收機、偵聽接收機、測向定位設備、信息處理分析設備和內部通信控制指揮設備。
①全景搜尋顯示接收機：在指定偵察頻段內自動進行頻率搜尋，對搜尋到的信號進行存儲處理，並作全景顯示，即把信號的頻率、電平等技術參數都顯示在螢光屏上。既可模擬顯示和數字顯示，也可實時顯示和記憶顯示，使操作人員掌握敵通信活動的全貌。可以展寬顯示，擴大顯示某分頻段的詳細情況，還可對新的重要信號和舊的信號作區別顯示。
②偵聽接收機：操作人員可實時、數控、統一調度多部偵聽接收機，對出現的信號進行偵聽和測量。一通信信號消失後，可及時調度接收機去偵聽另一通信信號，從而提高設備的偵聽效能，用較少的接收機可偵聽較多的通信信號。
③測向定位設備：主站控制人員通過數據傳輸遙控各站的測向設備，同時對某信號進行測向，測得的方向數據自動地提供給主站。主站的自動定位設備把各站送來的同一信號的方向數據，按交叉定位原理自動計算並顯示出該信號電台的地理位置。
④信息處理分析設備：由電子計算機收集和處理搜尋、偵聽接收機和測向定位設備送來的信號數據，進行信號篩選。例如,自動篩選所需指定地域內的敵方通信信號，並對這些信號進行分類、標號、存儲和顯示。據此，可判定各個電台、各個通信網的屬性。
⑤內部通信控制指揮設備：主站和屬站之間有內部通信線路，包括話路和數據傳輸線路。通過計算機可自動傳送數據，對各站的工作進行實時控制。
通信干擾系統由一個引導站和多個干擾站組成。引導站通過遙控統一調度各干擾站的工作。引導站內裝有全景引導接收機、監聽監視接收機、偵收天線、通信裝備和記錄控制終端等。干擾站裝有干擾機、干擾天線和通信控制設備。
①全景引導接收機：對預置的欲干擾的信號進行選頻搜尋。把搜尋到的信號顯示在螢光屏上，使操作人員實時掌握信號活動情況。操作人員統一調度各干擾站對出現的信號施放干擾。當其中某信號消失時，可及時調度這部干擾機對另一信號實施干擾。這樣，可用較少干擾機對敵方各主要通信網實施有效干擾。
②監聽監視接收機：操作人員可用監視接收機對任一干擾信道進行監視,在顯示屏上檢查其干擾效果,如頻率重合情況等。對敵方有的重要通信網需在關鍵時刻突然施放干擾，可用監聽接收機監聽此信號，當其傳送關鍵信息時突然控制干擾機施放干擾。
③瞄準式干擾機：引導站統一遙控各干擾機的工作。一般情況下，一部干擾機干擾一個目標。但是，也可實施時分制多信道干擾，一部干擾機可同時干擾幾個目標。

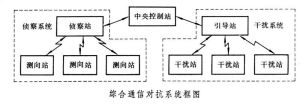

綜合通信對抗系統由中央控制站、偵察系統和干擾系統組成。中央控制站又稱通信對抗指揮中心，站內設有大容量的電子計算機和性能完備的顯示、控制、內部通信設備等。對偵察和干擾系統送來的信息進行存儲、分類、記錄、列印，建立資料庫，內置敵方各級指揮通信網的頻率、呼號、工作方式、電台位置等資料。根據操作人員的需要，可提供各種顯示，如信號和干擾全景顯示、信號的技術參數顯示及敵各電台地理位置顯示等。指揮人員據此作出決策，對偵察系統和干擾系統進行實時的指揮和控制。
