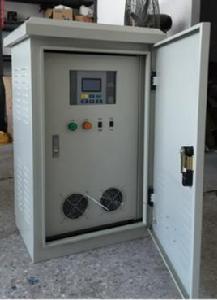

路燈節能控制櫃,是指智慧型路燈照明節能控制器的組合,俗稱路燈節電器、路燈節能調控裝置、路燈照明節能穩壓裝置等,是為了政治或民生需要,擴大城市影響力和競爭力而建造的節能燈櫃。

4個方面

首先,城市道路照明,需要保障的4個方面:

1、城市形象:

當前我國各地政府,為了政治或民生需要,大力推進城市建設,擴大城市影響力和競爭力,著重城市規劃和基礎設施建設,城市規模和城市化率不斷提升。而道路照明以及景觀照明的亮化,是城市品味的重要方面,如果一個城市,一開燈就節能,亮度不足,將使這個城市沒有生氣,形象將不言而喻。

因此,Mni公司建議,在人流活動的前半夜,少節能或不節能,將亮度提高。

2、繁榮經濟:

政府財政的一大部分來自商業稅收,如果傍晚燈光灰暗,將影響大家上街購物休閒的積極性,如果大家不購物,沒有銷售,財政稅收將下降,政府可支配收入將出問題。

Mni公司建議,傍晚開燈將亮度提高,直到民眾回家後,逐步將亮度緩慢降低,到大家回家睡覺後,再做深度節能。

3、交通安全:

由於人體生物“瞳孔效應”,在旁晚,強烈的太陽光將人體瞳孔縮得很小,保障視網膜不被燒傷。但太陽剛下山時,光線立即變暗,而人體的瞳孔,由於生物效應,需要時間張開,此時,再亮的燈光都覺得暗,因此需要高亮度照明。(太陽光強是路燈的幾千倍),在醫院工作的人都知道,傍晚汽車交通事故最多。(本人在珠海某醫院工作10年,從事醫療設備維修和網路軟體開發)

當然,在後半夜,由於道路車輛很少,行人也少,交通事故不容易發生,可做比較深度節能,但嚴禁採用半夜燈方式節能,這種方式形成班瑪效應,使司機很難看清在陰影區是否有人存在。

Mni公司建議,傍晚開燈,將亮度調到最高,等30分鐘,人體適應後,可精密無級調節照度,進入少節能狀態。

4、社會治安:

現代城市要求,有路就要有燈,有燈就要亮。如果那個地方路燈不夠亮,小偷小摸就多。 各地路燈部門常接到公安部門由於有路無燈或大面積無燈的投訴。

Mni公司建議,在保障上述要求情況下,根據現場情況,調整後半夜亮度,保障社會治安需求。

當然,道路照明節能,不能影響燈具壽命,嚴禁採用固定降壓等方式節能,和閃斷突變調壓方式節能,這些方式將大大縮短燈具壽命。

技術參數

1、節能原理:採用高頻大功率電力電子器件實現電壓調幅,不能採用可控矽調壓技術(電網諧波嚴重),不建議使用變壓器或電抗降壓節能技術(出現換擋閃燈滅燈)。

2、智慧型可設定6時段以上自動控制節能,多時段電壓、節電率、照度由用戶設定調節。

3、無觸點調壓,不建議採用接觸器觸點調節電壓(切換滅燈嚴重)。

4、電壓調節無級連續,每級調節電壓步進值小於1V,調節時燈不閃不滅,無電網閃斷衝擊。

5、當調壓時,調壓速度可由用戶設定,以適應燈光亮度緩慢變化和燈管電弧穩定。

6、開燈具有全電壓預熱,預熱時間(大於10分鐘)可軟體設定調節。

7、節電器輸出電壓穩壓調節範圍160-220V。

8、節電器輸入電壓適應範圍:160V-260V。

9、三相獨立調節,能適應三相嚴重不平衡工況。

10、有手動旁路和故障自動旁路功能,節能狀態到旁路以及旁路到節電狀態轉換,不能閃燈和滅燈。

11、具有無條件保障照明功能,過流、過壓、欠壓、過熱自動旁路,並能記錄故障代碼,以便維修維護。設備損壞時不能導致滅燈,故障時不影響路燈壽命和正常運行。

12、節能設備在室外露天安裝,箱體材料需採用厚為2毫米的鋼板靜電噴塑(保證10年不氧化),要求防護等級不低於IP33,具有風冷系統,箱內開關選用優質品牌。

13、標準的正弦波電壓(同輸入電壓波形),無畸變;不額外增加照明負載電流諧波(鈉燈雙峰電流波形),輸入電流總諧波不增加。

14、功率因數只能提高不能降低。

15、具有監控開關燈接口和監控調壓接口,可由中央控制室發出調壓命令和開關燈。

16、具有自動復位功能,在停電後恢復送電時,全電壓啟動預熱,啟動完成後按工作設定自動調整進入工作狀態。

17、具有防雷裝置和安全接地。

18、其它要求及說明。

專用節能

保瓦博士路燈專用節能控制櫃,是我公司引用了世界最先進的微電子控制技術,結合國內實際使用情況,進行了軟硬體二次開發後推出的新一代高科技產品。

保瓦博士路燈節電控制櫃集電磁技術、智慧型化控制技術、數據控制技術於一體,在可控和平緩的方式下智慧型調節,使輸出電壓穩定在設定的額定值範圍之間,實現公共照明系統的工作電流與亮度需求的理想結合,達到節電和最佳化供電目的,節電率可高達20%-40%,對用電系統的保護作用可使其壽命延長3-4倍。

保瓦博士路燈節能控制櫃主要採用進口元器件,且極少運用活動的元器件,通過生產流程中完善的品質控制,保證了極高的產品工作安全性,因而確保為用戶單位提供更安全可靠和更優性能的產品服務。

路燈節能控制櫃現有兩種類型,室內型:安裝在室內照明控制櫃下端;戶外型:可按照用戶要求進行安裝,放置在不鏽鋼的機櫃裡,保護等級IP54。

保瓦博士路燈節能控制櫃廣泛套用於市政道路、高速公路、橋樑、隧道、園林、碼頭、觀光景燈、體育廣場、遊樂場所、廣告燈箱等公共照明環境,適用的燈具類型:高壓鈉燈、低壓鈉燈、金屬鹵化物燈、高壓汞燈、螢光燈等所有氣體放電式照明燈具。

路燈節能控制櫃產品優勢 :

1.高智慧型化控制系統:路燈節能控制櫃安裝於線路前端,可通過內置的智慧型控制器或可程式控制器、時間繼電器、光敏控制器等,對節電系統的工作曲線進行自動控制,從而輕鬆調控整條線路上的負載,節電率高達40%。

2.微處理器存儲程式: 微處理器存儲的程式,可以控制設備所有的運行方式,檢測節電系統的輸出電壓、旁路及運行情況,傳送校正電壓所需要的指令,並通過控制外部信號實現公稱電壓和節電電壓的轉換。它還可以通過RS-232或RS-485接口,實現與計算機之間的信息傳送和對系統的監控。在特殊情況下,需要對路燈節能控制櫃進行人工調控時,可以通過RS232接口實行遠程的控制和遙控。

3.軟啟動功能: 允許照明系統在極大負載情況下“慢斜坡式”平穩啟動,可以大大延長燈具的使用壽命3-4倍。

4.無觸點穩壓、恆壓功能: 路燈專用節電系統的調壓系統對電網的過欠壓進行快速自動補償,為負載提供穩定的正弦波電壓。 額定電壓、節電電壓水平以及斜坡式升壓和降壓都是在約 0.1s 內瞬間完成, 因此,照明設備既不會因突然的電壓過低而滅弧,也不會因電壓過高而燒毀。路燈節電系統的這一穩壓裝置對電網無任何干擾,同時還可以提高特定負載的功率因數,減少無功損耗;其軟啟動功能、穩壓水平及慢斜坡方式的電壓下調功能,增加了對照明系統的保護作用。

5.三相獨立控制功能 :在同一照明系統中,可以混合不同類型的燈具,對於每一相都可以進行獨立的輸入電壓調整與節電控制,操作性強,並且可承受三相不平衡負載。

6.手動與自動旁路功能 :在出現故障、或過載、或超溫時執行旁路,使該相的照明與電源電壓直接接通,從而維持正常照明。該旁路單元是一種靜態裝置,每一相相互獨立,並且都裝有磁熱保護開關。

7.天體鍾智慧型化控制(可選型): 通過外置天體鍾,並根據當地的經度與緯度及日落日出的規律,對照明系統的開關時間以及節電水平、電壓等進行一年四季的自動跟蹤調節。

8.遠程控制(可選型): 具有可升級的遠程無線通訊功能,可通過GPRS系統實現遠程全方位控制。

9.超值的投資回報: 路燈節電系統通過對電網過欠壓和節能工作的控制,為用戶帶來 25-40% 的節能效果。同時, 對用電系統的保護作用可使其壽命延長 3-4 倍 ,大大節省了燈具維護、更換費用。電費節省的直接效益與保護光源的間接效益結合起來,可使用戶在短期內輕鬆收回投資成本,並繼續創造效益( SLC/PT/DL系列路燈節電系統的設計壽命為 15 年)。

解決方案

⑴ 採用電力電子技術,將工頻自藕變壓器高頻化,實現超大功率的高效率小體積化。

⑵ 利用電力電子器件,實現電壓調節的無觸點化。

⑶ 採用 10 位數字電位器,實現電壓電壓調節步進值 0.25 伏。

⑷ 電磁兼容,輸出純正弦波,電壓平滑連續調節。

⑸ 在調壓過程中,能量四象限流通,因此適應阻性、容性、感性等一切負載。

⑹ 採用 ARM 7TDMI 32 位工業嵌入控制,移植其它晶片也容易。

⑺ 具有全方位的智慧型電感保護功能。

⑻ 可製作功率不限,目前加工條件可製作 3X 6000A 。

⑼ 採用 C/C++ 開發,移植方便。

⑽ 具有 RTU 軟硬體接口。

⑾ 具有無條件保障照明功能。

採用 Mni 智慧型電感技術,由於電壓的高度平滑調節,大大降低 “ 半老化 HID 燈 ” 的熄火電壓,燈內電弧更穩定,降壓調亮節能空間更大,節電率更高,更能極大保護燈具和延長燈具的使用壽命,實現 “ 按需調亮 ” , “ 實時調亮 ” , “ 鈉燈、金鹵燈寬範圍調亮 ” , “ 一切燈光負載調亮 ” 。
