超高壓汞燈

超高壓汞燈是利用汞放電時產生的超高壓（1MPa以上）汞蒸氣獲得可見光的電光源。

超高壓汞燈

正文

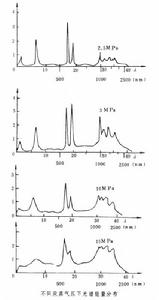

利用汞放電時產生的超高壓（1MPa以上）汞蒸氣獲得可見光的電光源。該燈從長波紫外到可見光都有很強的輻射，電弧亮度極高。汞工作蒸氣壓愈高，可見光部分愈豐富（見圖），電弧亮度也愈高。超高壓汞燈有短弧超高壓汞燈和毛細管超高壓汞燈兩種。

超高壓汞燈

短弧超高壓汞燈　是一種裝有一對釷鎢(或鈰鎢)－鎢電極(直流型)，或裝有一對釷鎢(或鈰鎢)電極（交流型）的球形石英玻殼放電燈。玻殼內充少量啟動氬氣和定量的汞,極間距離0.2～8mm,功率50～4000W,工作時形成“電極穩定型”電弧, 電弧亮度為 (4.4～140)×107cd/m2。一般採用垂直燃點,自然冷卻。直流型燈的陽極端和交流型燈的一端塗有熱反射層，工作時，此端應置於下方, 以保證燈穩定工作。該燈呈負阻特性, 要接入相應的電阻或鎮流器，並且另加一個專用啟動器才能點燃並進入正常穩定工作。短弧超高壓汞燈的有效壽命為50～1000h, 直流型燈的壽命比同功率交流型燈的長約1倍。
毛細管超高壓汞燈 因其石英玻殼是厚壁毛細管(內徑1.8～2mm)而得名。它的電弧充滿毛細管內壁,呈管壁穩定型。該燈工作氣壓5～20MPa，弧長12.5～25mm，電位梯度300V/cm，管壁負載1000W/cm2，需強制水冷或風冷。電弧亮度高達(0.25～4.8)×109cd/m2。燈的啟動電壓為1000V，工作電壓450～750V，使用交流電的燈需用漏磁變壓器限流和升壓。
短弧超高壓汞燈是輻射極強的長波紫外光和可見光的點光源，廣泛用於螢光顯微鏡、紫外分譜儀、全息照相等光學儀器，也用於積體電路光刻製版工藝。毛細管超高壓汞燈主要用於照相製版和彩色顯像管塗螢光屏製版工藝。若將超高壓汞燈的啟動氣體改成氙氣，則可改善其啟動性能，使之適用於火車頭燈。
