主要結構
1、箱體：箱體是噴砂機的最主要組成部分之一，箱體故名思意也就是箱子，箱子的大小根據產品的大小來定。如：如果你的工件是400長200寬300高，那么你選的箱體最少在600長400寬550高，當然市場上一般沒有這種機型，大部分廠家的箱式噴砂機都有幾種標準型,這種機型就可以選用。如果是較大尺寸的如1米以上的一般都是非標機型,需要訂做，那么您在選箱體時，儘量去選標準的，因為這樣價格比非標的價格要低好多。
2、除塵風機：箱式噴砂機有的帶單獨除塵器，有得不帶；但無論帶不帶除塵器都必須有除塵風機，如果沒有則箱子裡根本看不見，也沒辦法工作。除塵風機放法大至分二種：第一直接放在箱子後面，在箱子後面開一洞；第二放在旋風分離器上面，旋風分離器就是把砂材及粉塵分離出來的筒體。
3、噴槍：噴砂機最主要部分，可以說沒有噴槍就沒有噴砂機。箱式噴砂機絕大部分採用的是虹吸式(負壓式)噴槍：如通用噴槍、KL噴槍、KL(卡樂式)噴槍開關在噴槍上，可以節省一電磁閥，但市場用的很少，用途不大，噴槍的組成部部分有砂芯,氣芯,噴嘴.其中最主要也是最貴的是噴咀。
4、電磁閥：箱式深圳噴砂機的電磁閥一般採用接口為了4分的電磁閥.電磁閥的主要作用是開關氣的作用。
5、調壓過濾器，有得廠家沒有直接採用調壓過濾器，而是把調壓過濾器分開分為調壓閥和過濾器效果相同。

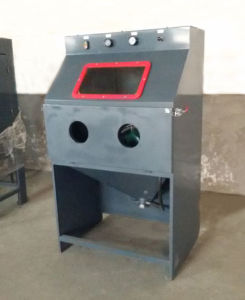

箱式9060噴砂機 工作原理
本機採用吸入式噴砂，即利用壓縮空氣在噴槍內高速流動形成負壓產生引射作用，將旋風分離器貯箱內的磨料通過膠管吸入噴槍內，然後隨壓縮空氣流由噴嘴高速噴射到工件的表面，達到噴砂加工的目的。
本機特點
A.本機設計新穎，結構簡單可靠，操作方便，加工效能好，能源消耗低。
B.本機配置有可調式旋風分離器，能將可以再繼續使用的磨料和無用的微小粉塵分離，吸塵器只吸收粉塵，因此能大大降低磨料的消耗。
C.本機主要零部件採用優質件，安全可靠，使用壽命長。
使用範圍
本機能完成清理鍛鑄件、焊接件、熱處理件、衝壓件及機械加工件的粗糙表面、去氧化皮、殘渣和毛刺、陶瓷玻璃雕刻，用於噴塗、電鍍前的預處理工序。
本機還用作噴玻璃丸、強化光飾零件表面。
本機適用於中、小零件單件小批量生產。
主要技術規格
外形尺寸：1100mmx900mmx1700mm(長x寬x高)
工作艙尺寸：850mmx650mmx750mm(長x寬x高)
電源：220V，50HZ。
機器照明燈：220V，13W泛光白熾燈。
壓縮空氣源：壓力5-7bar(kg/cm2);流量1.2m3/min乾燥壓縮空氣。
分離器電機：220V，50HZ，550W。
分離器風量：8.5m3/min。
除塵方式：利用開關，啟動氣動除塵裝塵裝置，振動清塵，操作工人只須每隔4小時推拉開關除塵.
