變頻發電機

變頻發電機

發電機通常由定子、轉子、端蓋.電刷.機座及軸承等部件構成。 定子由機座.定子鐵芯、線包繞組、以及固定這些部分的其他結構件組成。轉子由轉子鐵芯、轉子磁極(有磁扼.磁極繞組)、滑環(又稱銅環.集電環)、風扇及轉軸等部件組成。

基本信息

概述

發電機通常由定子、轉子、端蓋.電刷.機座及軸承等部件構成。

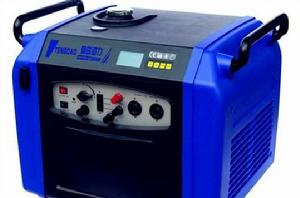

變頻發電機,變頻發電機外觀圖 變頻發電機,變頻發電機外觀圖

定子由機座.定子鐵芯、線包繞組、以及固定這些部分的其他結構件組成。

轉子由轉子鐵芯、轉子磁極(有磁扼.磁極繞組)、滑環、(又稱銅環.集電環)、風扇及轉軸等部件組成。
通過軸承、機座及端蓋將發電機的定子,轉子連線組裝起來,使轉子能在定子中旋轉,通過滑環通入一定勵磁電流,使定子成為一個旋轉磁場,定子線圈做切割磁力線的運動,從而產生感應電勢,通過接線端子引出,接在迴路中,便產生了電流。由於電刷與轉子相連處有斷路處,使轉子按一定方向轉動,產生交變電流所以家庭電路等電路中是交變電流,簡稱交流電。我國電網輸出電流的頻率是50赫茲。

主要特點

1、發動機工作轉速可以在較大範圍內變化,因此可以與發電機較好的匹配,達到節省燃料的目的;

2、發動機可以工作在高轉速區,因而輸出同樣的功率,發動機重量、體積都小很多。用術語講就是升功率、比功率高;

3、交流發電機工作轉速高,同樣減小了重量和體積;

4、綜合2、3點,還節省了很多金屬材料;

5、輸出電源的質量高——純淨的正弦波輸出,諧波含量很小;

發電機分類的方式

發電機的分類方式通常有以下三種:

1. 按轉換的電能方式分類

按轉換的電能方式可分為交流發電機和直流發電機兩大類。

交流發電機又分為同步發電機和異步發電機兩種。同步發電機又分為隱極式同步發電機和凸極式同步發電機兩種。現代發電站中最常用的是同步發電機,異步發電機很少用。

交流發電機組又可分為單相發電機和三相發電機兩種。三相發電機輸出電壓為380V,單相發電機輸出電壓為220V.

2. 按勵磁方式分類

按勵磁方式可分為刷勵磁發電機和無刷勵磁發電機兩類

有刷勵磁發電機的勵磁方式為他勵式,無刷勵磁發電機的勵磁方式為自勵式。他勵式式發電機的整流裝置是在發電機定子上,而自勵磁式發電機的整流裝置是在發電機組的轉子上。

3. 按驅動動力分類

發電機驅動動力的形式有多種,常見的的動力機有:

(1)風力發電機

風力發電機就是依靠風力帶動發電機轉動,產生電流;這種發電機無需消耗額外能源,是一種無污染的發電機;

(2)水力發電機

水力發電機是利用水流的落差,產生動力,帶動發電機發電,也是利用綠色自然資源發電的設備,又稱水輪發電機

(3)燃油發電機
