一、概述
變壓器直流電阻測試儀簡稱直流電阻測試儀，直阻測試儀，感性負載直流電阻測試儀等。文名稱：Transformer DC Resistance Tester。
變壓器直流電阻測試儀是測量大容量變壓器直流電阻設計的新型儀器，是設計成一體的高精度穩流電源及測試部分組成，測試過程微機控制，自動完成穩流判斷、數據採集、數據處理、阻值顯示及列印。該儀器對於在載調壓器縱向測試可一次供電完成，充分節約試驗時間，並為變壓器生產廠家設定有溫升試驗功能，對各種類型變壓器可實現快速準確測量，具有操作簡便、精度高、抗干擾等特點。RXB變壓器直流電阻測試儀既可單獨使用，使測試電流達到20A、40A，是發供電單位、變壓器製造行業及大中型用電企業保障安全生產、提高產品質量的理想測試儀器。 變壓器直流電阻測試儀別稱
直流電阻速測儀、變壓器繞組直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀,三迴路變壓器直流電阻測試儀、三迴路變壓器測試儀

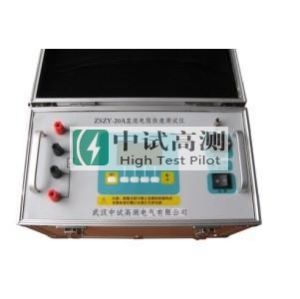

ZSZY-20A直流電阻快速測試儀二、功能和特點
1、採用高速16位A/D轉換器，測量數據穩定，重複性好。
2、自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量範圍和最佳的測量狀態，無須手動切換電流換檔。
3、回響速度快，在測量狀態可以直接轉換分接開關，儀器會自動提示，新的電阻值很快就會顯示出來。
4、高度智慧型化設計，功能設定巧妙先進，可自動判斷測試線虛接、斷線等故障。
5、保護功能完善，能可靠保護反電勢對儀器的衝擊，具有自動放電指示功能。
6、可顯示測量電流和測量時間。
7、智慧型化功率管理技術，可有效減輕儀器內部發熱。
8、可儲存120次測量數據，掉電不丟失。 9、全部漢字選單及操作提示，直觀方便。
三、技術指標和使用條件
1、輸出電流：三相測試：0.5A～10A 單相測試：1 A～20A
2、測量範圍：三相測試：1mΩ～20Ω 單相測試：1mΩ～20Ω
3、分 辨 率：1μΩ
4、測試精度：0.2級
5、工作溫度：-10℃～50℃
6、工作濕度：0～80%
7、工作電源：AC220V±10% 50Hz±5Hz
8、存儲數據：80組
9、外形尺寸：395×290×240mm
10、儀器重量：10kg（不包括測試線）
四、使用安全措施
1、使用本儀器前必須認真閱讀本手冊。
2、儀器的操作者應具備一般電氣常識。
3、儀器使用避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、儀表應避免劇烈振動。
5、測試完畢後一定要等放電報警聲停止後再關閉電源，拆除測試線。
6、測量無載調壓變壓器，一定要等放電指示報警音停止後，切換檔位。
7、在測試過程中，禁止移動測試夾和供電線路。
