功能

調節儀表一般具有給定、比較、指示、運算和操作等功能。用於複雜系統的調節儀表還具有對幾個輸入信號進行計算和選擇以及記憶、限幅、程式控制、邏輯控制等功能。圖為調節儀表與其他儀表的相互關係。

用途

調節儀表的主體是調節器，它控制執行器的動作，使生產過程中的溫度、壓力和流量等被調量符合工藝要求。

調節方式

調節儀表常用的調節方式有二位式、三位式、比例(P)、比例積分(PI)和比例積分微分(PID)等，可根據被控對象的特性和控制系統的要求來選擇。

作用方式

調節儀表有非線性、採樣、極值和自適應等作用方式，適用於某些特殊控制系統。

類型

按其所用能源分

可分為氣動、電動、液動3類。

按結構形式分

可分為基地式、單元組合式和組裝式幾類。

簡單的調節儀表具有基本的調節功能。

與檢測儀表、顯示儀表的主體部分合併為一體者，稱為基地式調節儀表。

按調節儀表的各種功能分別構成各種單功能儀表，在實際使用中再按需要來選擇組合套用，這就是單元組合儀表。

把各種單功能儀表做成外掛程式，插入機櫃進行組合，以便於相互聯繫、統一監視、接受計算機控制等，這就構成了組裝式儀表。

其它類型

不需外加能源的自力式調節器、結構簡單的無指示調節器和簡易調節器、與顯示儀表結合在一起的顯示調節器以及為特定控制對象設計的專用調節器等。

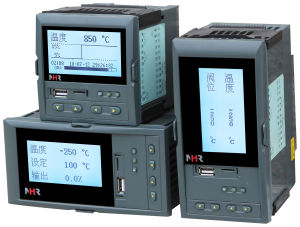

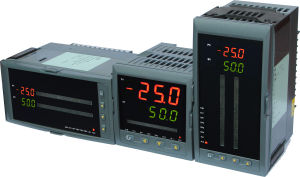

調節儀表特點

1.萬能信號輸入,可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶等信號；0.2級測量精度。
2.可選擇定點控制、外給定控制、閥位反饋控制、多段曲線控制等方式。
3.具有電壓、電流、SSR驅動、單/三相可控矽過零觸發、繼電器正反轉等控制輸出方式可選。
4.帶PID參數自整定功能，控制輸出手動/自動無擾動切換功能，控制準確且無超調。
5.支持RS485、RS232串列接口，採用標準MODBUSRTU通訊協定。
6.支持RS232C列印功能，具有手動列印、定時列印功能。
7.帶DC24V饋電輸出，為現場變送器配電。
8.帶USB數據轉存功能和SD卡擴展功能。
9.輸入、輸出、電源、通訊相互之間採用光電隔離技術。
