複合式排氣閥

增加排氣閥的知識量。

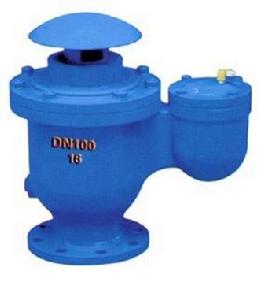

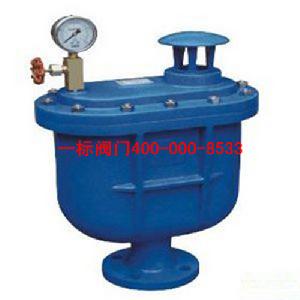

複合式排氣閥簡介

複合式排氣閥為圓桶狀閥體，其內部主要含有一組 不鏽鋼球，桿及塞。本閥裝設於泵浦出水口處或送配水管線中，用以大量排除管中集結之空氣，或於管線較高處集結之微量空氣排放至大氣中，以提高管線及抽水機使用效率，且於管內一旦有負壓產生時，此閥迅速吸入外界空氣，以保護管線因負壓所生產之毀損。

複合式排氣閥適用範圍

複合式排氣閥是由天津一標閥門自主設計、開發、製造的一款產品，其套用於獨立採暖系統、集中供熱系統、採暖鍋 爐、中央空調、地板採暖及太陽能採暖系統等管道排氣。因為水中通常都溶有一定的空氣，而且空氣的溶解度隨著溫度的升高而減少，這樣水在循環的過程中氣體逐漸從水中分離出來，並逐漸聚在一起形成大的氣泡甚至氣柱，因為有水的補充，所以經常有氣體產生。為此就延生出排氣閥這一名詞,在日常生活也解決了不少問題.

複合式排氣閥工作原理

當系統中有氣體溢出時，氣體會順著管道向上爬，最終聚集在系統的最高點，而複合式排氣閥一般都安裝在系統最高點，當氣體進入複合式排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大於系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，打開排氣口；氣體排盡後，水位上升，浮筒也隨之上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由於此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。如擰緊排氣閥閥體上的閥帽，排氣閥停止排氣，通常情況下，閥帽應該處於開啟狀態。排氣閥也可以跟隔斷閥配套使用，便於複合式排氣閥的檢修。

作用原理

管內污水在運作時，該閥活瓣停在定位架下部，進行大量排氣，當空氣排完時，污水進入閥內，球浮起，傳動

活瓣到關閉，停止排氣。管內在運作時會自然產生少量氣體，這些氣體會集中到管內上部，到相當程度，閥內污水下降，浮球順水下降，氣從小孔排出。通常主管道的尺寸為排氣閥口徑的8-12倍。所以這種情況下必須保證排氣閥在 停電、停泵出現 負壓時浮球下落，排氣口瞬間吸入大量空氣，確保管道安全
注：排氣閥在使用過程中壓力不能低於0.02Mpa，如低於0.02Mpa，排氣閥容易出現漏水。必須配一隻閥門作為檢修用

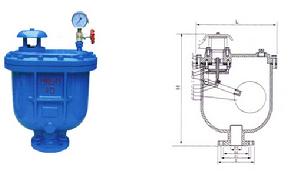

結構與用途

本閥為圓桶狀式閥體，共內部主要有 不鏽鋼浮球及塞頭。 本閥裝設於泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。

優點

複合式排氣閥使用性能可靠,可以將管道中的大量空氣、系統運行中的少量氣體,高速排到外界空氣中。維修方便,複合式排氣閥可方便地從系統上卸下進行維護,而系統中的水不會流出,所以不必排空系統。只 排氣、不 排水,汽、水分離盤設計採用特殊的結構,保證排氣時絕不排水。只要系統有壓力,複合式排氣閥就會連續不斷地排氣。

技術參數

1.工作壓力：1.0Mpa
2.介質： 清水
3.使用溫度：常溫
4.閥體：HT200
5.浮球與活瓣： 304不鏽鋼
6.密封材料：丁晴橡膠

排氣量表

規格DN	25	50	80	100	150	200	250	300	350	400
立方米/小時	2-88	85-352	22-904	34-1413	76-3179	135-8831	212-8831	305-12717	415-17309	542-22608

CARX型外形尺寸

公稱通徑 DN(mm)	D	D1	D2	L	L1	H	Z-∮d
20	105	75	57	280	190	330	4-14
25	115	85	67	280	190	330	4-14
50	160	125	102	360	210	470	4-14
80	195	160	138	400	245	550	4-18
100	215	180	158	460	275	620	8-18

複合式排氣閥的用途

複合式排氣閥安裝於有可能高速進排氣的地方，充水時高速排除管道中的空氣，在管道放空時吸入空氣保持排水通暢，管道正常工作時可以不斷地排除析出的空氣。在有可能產生水錘的時候使空氣自動進入，壁面產生負壓，防止或減緩水錘的厲害。

複合式排氣閥的特點

複合式排氣閥可防止浮球在高速氣流中被吹起而堵塞排氣口，造成排氣閥失效。為防止閥口被吹堵，傳統式高速進排氣閥在入口設定護筒，使閥門在結構上變得複雜 。

複合式排氣閥的三大特點

1、充水時高速排氣，不怕吹堵。
2、放水時高速吸氣。
3、壓力下微量排氣。

複合式排氣閥原理

複合式排氣閥是利用伯努利理論製造的一種能夠在氣流下保持全開，當實心水柱上升時，浮球能夠馬上被浮起並嚴密封閉排氣口的浮球式排氣閥。複合式排氣閥採用特定的浮球直徑，使得它產生的氣流動力能維持浮球在氣流經過時開啟（懸浮），實心水柱上升時產生的浮力又能使其浮起，配之入口處以一個合適角度的圓錐體，可做到不管氣壓多大、氣流速度多高，排氣口不會被吹堵。
