衛星同軸電纜是由內導體和禁止網構成的兩根導體,由於這兩根導體的軸心是重合的,故稱同軸電纜或同軸線。

衛星同軸電纜 衛星同軸電纜

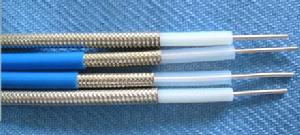

衛星同軸電纜是由內導體和禁止網構成的兩根導體,由於這兩根導體的軸心是重合的,故稱同軸電纜或同軸線。衛星同軸電纜包含內導體銅芯、絕緣體、金屬禁止網及鋁複合薄膜、護套這四個部分。內導體銅芯是一根實芯導體;絕緣體是選用介質損耗小、工 藝性能好的聚乙烯等材料製成;金屬禁止網和鋁複合薄膜,共同完成禁止與外導電的作用,其中鋁複合薄膜主要完成禁止的作用,而金屬禁止網則完成禁止與外導電雙重作用;護套是減緩電纜的老化和避免損傷。

衛星同軸電纜重要的傳輸特性是頻率越高,衰減越大。如果電纜芯線太細、禁止網過稀,信號的泄漏與衰減就增大,從而造成信號品質的下降。選擇同軸電纜時要注意:在同等情況下,粗纜優於細纜;物理髮泡電纜優於實心電纜;高編電纜優於低編電纜;銅芯電纜優於銅包鋼電纜;銅編網電纜優於鋁鎂合金電纜。

目前常用的衛星同軸電纜是75-5型。對於傳輸線路較長的接收系統應採用抗干擾同軸電纜,它是一種“雙絕緣雙禁止”的同軸電纜,其芯線、絕緣層、禁止層仍然是標準的75歐姆電纜,但不同的是在原來的禁止層外,又增加了第二層絕緣層和第二層禁止層,外面加上護套,因此抗干擾性能優異。
