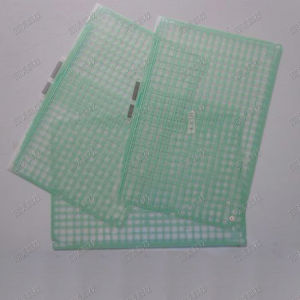

薄膜線路板

薄膜線路板薄膜線路板
薄膜線路板是一種以PET薄膜為基材製成的柔性線路板,並具有可撓性。目前薄膜線路板被廣泛套用於電子機械自動化控制、儀器儀表、醫療設備、消費電子、電腦、通訊、計量及家用電器、玩具等等。

薄膜線路板的優點

薄膜線路板具有柔性好、重量輕、傳輸性能穩定、耐衝擊、價格低廉、綠色環保等諸多優點。特別價格只是普通剛性線路板(PCB)的一半。用在產品的按鍵部位,可以降低產品成本。

薄膜線路板的套用

平面薄膜鍵盤

薄膜鍵盤上的按鍵,以色彩不同表示鍵體的位置、形體和大小,在薄膜鍵盤的初始階段較為普遍。立體薄膜鍵盤: 通常,薄膜鍵盤上的按鍵只是用色彩來表達鍵體的位置、形狀和大小。這樣,只能憑操作者的視覺來識別操作的準確性,由於沒有適當的反饋信息表明手指是否按在了開關的有效範圍使開關動作,因而影響了對整機監控的自信和操作的速度。一種使開關鍵體微微凸起,略高於面板,構成立體形狀的薄膜鍵盤,稱為立體鍵開關。立體鍵不僅能準確地給定鍵體的範圍,提高辨認速度,使操作者的觸覺比較敏感,同時還增進了產品外觀的裝飾效果. 立體鍵的製作,必須在面板的設計階段就要作好安排,備有工藝孔,以便在模具壓制時有精確的定位, 其立體凸起的高度一般不宜超過基材厚度的兩倍。為美觀產品的外觀,凸起薄膜鍵盤的凸起可有多種變化。

硬性薄膜鍵盤

硬性薄膜鍵盤是指開關的圖形和線路是製作在普遍的印刷線路覆銅板上。硬性薄膜鍵盤的特點是取材文便,工藝穩定,阻值低,並可在其背面直接焊接電路中的某些組件。在面積不大的情況下,可省去硬質襯板層。硬性薄膜鍵盤一般都採用金屬導片作為導通迷宮觸點,故較好的手感。所不利的方面,是在整機中裝聯不及軟性薄膜鍵盤方便,往往需要焊接外掛程式並通過扁平電纜將引線引出。硬性薄膜鍵盤的信息反饋除蜂鳴信號、LED指示外,普遍可採用金屬手感彈片。

柔性薄膜鍵盤

柔性薄膜鍵盤是薄膜鍵盤的典型形式。這類薄膜鍵盤之所以稱為柔性,是因為該薄膜鍵盤的面膜層、隔離層、電路層全部由各種不同性質的軟體薄膜所組成。
柔性薄膜鍵盤的電路層,均採用電器性能良好的聚酯薄膜(PET)作為開關電路圖形的載體。由於聚酯薄膜所具有性質的影響,使得該薄膜鍵盤具有良好的絕緣性、耐熱性、抗折性和較高的回彈性。開關電路的圖形,包括開關的在線上及其引出線均採用低電阻,低溫條件下固化的導電性塗料印刷而成。因此,整個薄膜鍵盤的組成,具有一定的柔軟性,不僅適合於平面體上使用,還能和曲面體配合。柔性薄膜鍵盤引出線和開關體的本身是一體的,在製作群體開關的在線上時,將其匯集於薄膜的某一處,並按設計指定的位置和標準的線距向外延伸,作為柔軟的、可任意彎曲的、密封的引出導線和整機的後置電路相連。
