介紹
熱水鍋爐包括爐殼、爐膛、煙火道、水夾層，爐膛位於爐殼內下部，
臥式環保熱水鍋爐分類
按照鍋爐的燃料可以分為臥式電熱水鍋爐、臥式燃油熱水鍋爐、臥式燃氣熱水鍋爐、臥式燃煤熱水鍋爐等；按照鍋爐的設計構造可以分為臥式常壓熱水鍋爐和承壓熱水鍋爐。
特點
臥式電熱水鍋爐電熱水鍋爐是採用最新電熱技術及控制系統設計完成的生產熱水滿足採暖或供應生活、洗浴用熱水的全自動環保鍋爐。
1、採用微電腦熱水鍋爐控制器，內置背光燈的LCD液晶屏顯示器，鍋爐的運行狀態清晰可見。所有操作都簡單地通過按鍵輕鬆完成，鍋爐控制器的超級顯示功能、控制功能十分齊全。
2、陶瓷電加熱管型熱水鍋爐採用“水電分離”的電加熱模式，把電加熱管和爐水徹底分開，鍋爐使用安全又方便檢修、更換加熱管；不鏽鋼電加熱管型熱水鍋爐實行“浸入式”的電加熱方式，爐水升溫快、效率高，加熱管與爐體法蘭式連線，易於清洗、拆換。
3、用戶可在30℃-90℃之間任意設定水溫，鍋爐按照用戶要求定時、定溫全自動向供暖循環系統供熱或為用戶提供洗浴、生活用熱水。
4、大功率鍋爐採用步進式分時投入法控制加熱組，加熱組可根據負荷變化隨機投入或停止工作，明顯減少對電網的衝擊。同時也可以手動啟、停加熱段數，方方便用戶自行調整鍋爐電功率。
5、控制系統根據爐水溫度控制循環泵的啟停。使用熱水鍋爐採暖，爐水達到設定上限水溫時熱水循環泵啟動，低於設定下限水溫時熱水循環泵停止；使用熱水鍋爐洗浴，爐水達到設定上限水溫時熱水循環泵停止，低於設定下限水溫時熱水循環泵啟動。
6、洗浴、生活用熱水鍋爐內部經防腐處理，爐體不易生鏽腐蝕，鍋爐使用壽命長，熱水水質潔淨、衛生。採用高級離心玻璃纖維絲棉多層保溫，熱損失少，節能降耗；名優白色彩板精美包裝，外型美觀大方耐鏽蝕。
7、鍋爐具有漏電保護功能（控制系統檢測到電源電器漏電後，自動切斷鍋爐電源）、防乾燒極低水位保護功能（水位低於設定的最低極限水位時，立刻停機並報警）、爐體過熱保護功能（當鍋爐外殼溫度超過105℃，立刻停機並報警，溫度正常後自動啟動鍋爐）、溫度感測器異常保護功能（控制系統持續檢測感測器情況，立刻停機並報警）、電源電壓異常保護功能（電源異常時，自動斷電。正常後，自動恢復工作）、加熱組件斷相保護功能（監測到加熱組件缺相後，停機保護）。
8、本鍋爐頂部設有與大氣相通的排氣口，內膽不承壓，鍋爐在常壓下工作，毫無爆炸危險，徹底杜絕安全隱患。
9、出、回水口對稱設計（雙進雙出），適合快捷連線安裝；鍋爐機電一體化，體型緊湊合理，運輸十分方便。
10、電熱水鍋爐廣泛適用於住宅小區、別墅、游泳館、洗浴中心等場所，相對於其它的傳統鍋爐具有環保衛生、方便省心並且無噪音，無污染的顯著優勢。
1、臥式燃油燃氣熱水鍋爐為三回程全濕背結構，採用大爐膛、粗煙管設計，增大爐膛輻射吸熱量，有效的節能降耗。採用螺紋煙管和波形爐膽，大大加強了傳熱效果，大大的節省了燃料耗量。
2、螺紋煙管，具有良好的熱伸縮性，科學的氣流設計，爐內溫度場均勻，且有效吸收火焰熱量，有效控制Nox的生成,加之優良可靠的進口燃燒器,使燃料得到安全燃燒,符合國際最嚴格的環保要求.
3、前後煙箱蓋均採用活動煙箱門，爐體內開設人孔、頭孔、手孔，簡化了清潔工作，使維修、養護極為方便。
4、先進的智慧型全自動控制，全中文選單液晶屏，人機界面和可程式序控制器，動態圖形化工作運行狀態顯示，用戶只需設定時間參數，選擇連續，定時工作方式，輕鬆設定，鍋爐即能按所定程式自動運行，負荷調節，自動給水等均為全自動運作。
5、標準RS485接口，實現遠程集中控制遠程監控，並可組成多台鍋爐網絡，根據負荷變化自動運行。
6、設有多重聯鎖保護，加上又重獨立的水位控制報警、三重壓力保護及報警，確保鍋爐在各種工況下萬無一失，安全到家。
7、蒸汽鍋爐採用下置燃燒機，三回程結構，傳熱面積大，煙管內插擾流片，熱效率高，內置汽水分離器，確保蒸汽品質。
8、進口彩板（不鏽鋼）、岩棉包裝。美觀大方，永不鏽蝕。
1、配置進口品牌燃燒器，自動化程度高，按照控制器指令自動吹掃，電子自動點火，自動燃燒，風油（氣）自動比例調節，性能安全穩定，燃燒效果好。並有熄火保護裝置，保證安全運行。
2、電腦式熱水鍋爐控制器，所有的功能被神奇地存儲在一張智慧型晶片上，鍋爐一鍵開機，全自動定時、定溫運行，用戶可以設定啟、停爐時間，設定完成後，不需專人值守，省事、省力。
3、火管內插有阻燃擾流片，減緩排煙速度，加強換熱，煙室排出的煙氣溫度低，減少熱損失，節省燃料。
4、大字型顯示水溫，方便掌握鍋爐及系統的運行狀況，水溫從10℃到90℃可以隨意設定，鍋爐全自動向系統供暖或為用戶提供生活、洗浴用熱水。
5、控制系統根據爐水溫度控制循環泵的啟停，爐水達到設定上限水溫時熱水循環泵啟動，低於設定下限水溫時熱水循環泵停止。
6、臥式燃油燃氣熱水鍋爐為三回程全濕背結構，採用大爐膛、粗煙管設計，增大爐膛輻射吸熱量，有效的節能降耗。採用螺紋煙管和波形爐膽，大大加強了傳熱效果，大大的節省了燃料耗量。
7、整機同時配備過熱保護（爐內水溫超高時，燃燒器自動停止工作並蜂鳴報警、二次過熱保護（鍋爐外殼溫度超過105℃時，自動切斷二次迴路）、防乾燒缺水保護（爐水低於極低水位時，鍋爐停止工作並發出蜂鳴報警）、鍋爐漏電保護（控制系統檢測到電器漏電、短路後，將自動切斷電源）。
8、鍋爐按常壓結構設計，鍋爐處於無壓狀態，毫無安全危險。
9、採用高級離心玻璃棉多層保溫，名優白色彩鋼板作外包裝，熱損失少、美觀抗銹。

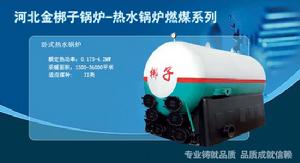

①臥式結構，外觀“敦實”穩重，給人以安全感，且鍋爐高度低，鍋爐房造價低。
②手燒、輔機少，投資低，運行費用低。
③受熱面積大，是其他系列鍋爐的1.2倍，出力足，升溫快，適合高寒地區。
④結構合理，煙氣流程為S形之回程，煙氣在爐內停留時間長，受熱面能充分地吸收熱量，熱效率高，節省燃料。
⑤有二次進風裝置，燃燒室氧氣供應充足，燃燒室上部築有爐拱，微小碳粒在燃燒室停留時間長，燃燒充分，節能 環保。
⑥手搖活動爐排，落渣方便，減輕鍋爐工的勞動強度。
⑦常壓運行，安全可靠。
⑧產品型號多，使用範圍廣（1500m2∽36000 m2）。
⑨價格公道，物有所值。
主要性能參數
| 型號 | 額定熱功率（MW） | 採暖面積M2 | 外型尺寸（長*寬*高） |
| WSG(H)0.175-0.09-85/60-AII | 0.175 | 1500 | 2190*1360*1910 |
| WSG(H)0.23-0.09-85/60-AII | 0.23 | 2000 | 2670*1360*1910 |
| WSG(H)0.35-0.09-85/60-AII | 0.35 | 3000 | 2590*1580*2290 |
| WSG(H)0.47-0.09-85/60-AII | 0.47 | 4000 | 3240*1580*2290 |
| WSG(H)0.58-0.09-85/60-AII | 0.58 | 5000 | 3230*1880*2500 |
| WSG(H)0.69-0.09-85/60-AII | 0.69 | 6000 | 3660*1880*2500 |
| 型號 | 額定熱功率MW | 採暖面積M2 | 外型尺寸（長*寬*高） |
| WSG(H)0.93-0.09-85/60-AII | 0.93 | 8000 | 3850*2080*2600 |
| WSG(H)1.17-0.09-85/60-AII | 1.17 | 10000 | 4300*2080*2600 |
| WSG(H)1.4-0.09-85/60-AII | 1.4 | 12000 | 4500*2280*2800 |
| WSG(H)1.75-0.09-85/60-AII | 1.75 | 15000 | 4500*2480*2950 |
| WSG(H)2.1-0.09-85/60-AII | 2.1 | 18000 | 4750*2680*3150 |
| WSG(H)2.45-0.09-85/60-AII | 2.45 | 21000 | 4800*2880*3400 |
| WSG(H)2.8-0.09-85/60-AII | 2.8 | 24000 | 5400*3080*3600 |
| WSG(H)3.5-0.09-85/60-AII | 3.5 | 30000 | 5200*3380*3760 |
| WSG(H)4.2-0.09-85/60-AII | 4.2 | 36000 | 6130*3680*3760 |
用途
主要用於採暖、洗浴中心的熱水供應。
常壓和承壓鍋爐的區別
（1） 承壓熱水鍋爐供熱系統的鍋爐是承壓設備，具有爆炸的危險。而常壓熱水鍋爐供熱系統鍋爐不承壓，始終與大氣相通，所以，鍋爐在任何情況下都不會爆炸，安全性能好。
（2）承壓熱水鍋爐是滿水的，沒有水位控制問題。常壓熱水鍋爐有水位控制問題。就是鍋筒滿水的鍋爐，頂部仍連線有開口箱，仍有水位控制問題。
（3）承壓熱水鍋爐必須裝設壓力表、安全閥和溫度計，因為鍋爐始終處於滿水狀態，所以不設水位計，而常壓熱水鍋爐僅有水位計和溫度計，因鍋爐與大氣相通，鍋內壓力始終為大氣壓力，沒有爆炸危險，所以不必安裝安全閥，也可以不裝壓力表。
（4） 承壓熱水鍋爐供熱系統的循環水泵，是抽系統工程的回水送往鍋爐，一般選用清水泵。它既要克服系統循環阻力，又要維持鍋爐有一定壓力，保證高溫時鍋水不汽化。而常壓熱水鍋爐供熱系統的循環水泵是從鍋爐里抽水，水泵是熱水泵，其作用是克服系統阻力外，主要是克服回水調節閥的阻力。
（5） 承壓熱水鍋爐既能供應低溫水，又能供高溫水。而常壓熱水鍋爐只能供應小於100℃的低溫水
安全常識
概述鍋爐是具有高溫、高壓的熱能設備，是特種設備之一，在機關、事業企業及各行各業廣泛使用，是危險而又特殊的設備。一旦發生事故，涉及公共安全，將會給國家和人民生命財產造成巨大損失。為了公共安全、人民生命和財產安全，依據國務院《特種設備安全監察條例》，使用鍋爐應注意以下全事項：
注意事項1、鍋爐出廠時應當附有“安全技術規範要求的設計檔案、產品質量合格證明、安全及使用維修說明、監督檢驗證明（安全性能監督檢驗證書）”。
2、鍋爐的安裝、維修、改造。從事鍋爐的安裝、維修、改造的單位應當取得省級質量技術監督局頒發的特種設備安裝維修資格證書，方可從事鍋爐的安裝、維修、改造。施工單位在施工前將擬進行安裝、維修、改造情況書面告知直轄市或者轄區的特種設備安全監督管理部門，並將開工告知送當地縣級質量技術監督局備案，告知後即可施工。
3、鍋爐安裝、維修、改造的驗收。施工完畢後施工單位要向質量技術監督局特種設備檢驗所申報鍋爐的水壓試驗和安裝監檢。合格後由質量技術監督局、特種設備檢驗所、縣質量技術監督局參與整體驗收。
4、鍋爐的註冊登記。鍋爐驗收後，使用單位必須按照《特種設備註冊登記與使用管理規則》的規定，填寫《鍋爐（普查）註冊登記表》，到質量技術監督局註冊，並申領《特種設備安全使用登記證》。
5、鍋爐的運行。鍋爐運行必須由經培訓合格，取得《特種設備作業人員證》的持證人員操作，使用中必須嚴格遵守操作規程和八項制度、六項記錄。
6、鍋爐的檢驗。鍋爐每年進行一次定期檢驗，未經安全定期檢驗的鍋爐不得使用。鍋爐的安全附屬檔案安全閥每年定期檢驗一次，壓力表每半年檢定一次，未經定期檢驗的安全附屬檔案不得使用。
7、嚴禁將常壓鍋爐安裝為承壓鍋爐使用。嚴禁使用水位計、安全閥、壓力表三大安全附屬檔案不全的鍋爐。鍋爐事故種類及處理方法
一、鍋爐超壓事故
1、鍋爐超壓的現象
(1)汽壓急劇上升，超過許可工作壓力，壓力表指針超“紅線”安全閥動作後壓力仍在升高。
(2)超壓聯鎖保護裝置動作時，應發出超壓報警信號，停止送風、引風、給煤。
(3)蒸汽溫度升高而蒸汽流量減少。
2、鍋爐超壓的處理
(1)迅速減弱燃燒，手動開啟安全閥或放氣閥。
(2)加大給水，同時在下汽包加強排污（此時應注意保持鍋爐正常水位），以降低鍋水溫度，從而降低鍋爐汽包壓力。
(3)如安全閥失靈或全部壓力表損壞，應緊急停爐，待安全閥和壓力表都修好後再升壓運行。
(4)鍋爐發生超壓而危及安全運行時，應採取降壓措施，但嚴禁降壓速度過快。
(5)鍋爐嚴重超壓消除後，要停爐對鍋爐進行內、外部檢驗，要消除因超壓造成的變形、滲漏等，並檢修不合格的安全附屬檔案。
二、鍋爐缺水事故
1、鍋爐缺水的現象
(1)水位低於最低安全水位線，或看不見水位，水位表玻璃管（板）上呈白色。
(2)雙色水位計呈全部氣相指示顏色。
(3)高低水位警報器發生低水位警報信號。
(4)低水位聯鎖裝置，水位低於規定值應使送風機、引風機、爐排減速器電機停止運行。
(5)過熱器汽溫急劇上升，高於正常出口汽溫。
(6)鍋爐排煙溫度升高。
(7)給水流量小於蒸汽流量，如若因爐管或省煤器管破裂造成缺水時，則出現相反現象。
(8)缺水嚴重時，可嗅到焦味。
(9)缺水嚴重時，從爐門可見到燒紅的水冷壁管。
(10)缺水嚴重時，爐管可能破裂，這時可聽到有爆破聲，蒸汽和煙氣將從爐門、看火門處噴出。
2、鍋爐缺水的處理
(1)通過“叫水”，判為嚴重缺水時，必須緊急停爐，嚴禁盲目向鍋爐給水。
(2)通過“叫水”判為輕微缺水時，應減少燃料，鼓風，引風，並緩慢給水。
三、鍋爐滿水事故
1、鍋爐滿水的現象
(1)水位高於最高許可線，或看不見水位，水位表玻璃管（板）內顏色發暗。
(2)雙色水位計呈全部水相指示顏色。
(3)高低水位警報器發生高水位警報信號。
(4)過熱蒸汽溫度明顯下降。
(5)給水流量不正常地大於蒸汽流量。
(6)分汽缸大量存水，疏水器劇烈動作。
(7)嚴重時蒸汽大量帶水，含鹽量增加，蒸汽管道內發生水錘聲，連線法蘭處向外冒汽滴水。
2、鍋爐滿水的處理
沖洗水位表，確定是輕微滿水還是嚴重滿水。方法：先關閉水位表，水連管鏇塞，再開啟放水鏇塞，如能看到水位線從上下降，表明是輕微滿水，停止給水，開啟排污閥，放至正常水位。
如嚴重滿水時，因採取緊急停爐措施。
四、鍋爐汽水共騰事故
1、鍋爐汽水共騰的現象
(1)水位表內水位上下急劇波動，水位線模糊不清。
(2)鍋水鹼度、含鹽量嚴重超標。
(3)蒸汽大量帶水，蒸汽品質下降，過熱器出口汽溫下降。
(4)蒸汽管道內發生水錘、法蘭連線處發生漏汽漏水。
2、鍋爐汽水共騰的處理
(1)減弱燃燒，關小主汽閥，減少鍋爐蒸發量，降低負荷並保持穩定。
(2)完全開啟上鍋筒的表面排污閥（連續排污閥），並適當進行鍋筒下部的排污。同時加大給水量，以降低鍋水鹼度和含鹽量，此時應注意保護水位的控制。
(3)採用鍋內加藥處理的鍋爐，應停止加藥。
(4)開啟過熱器、蒸汽管道和分汽缸上的疏水閥。
(5)維持鍋爐水位略低於正常水位。
(6)通知水處理人員採取措施保證供給合格的軟化水。
增加鍋水取樣化驗次數，直至鍋水合格後才可轉入正常運行。
(7)在鍋爐水質未改善前，嚴禁增大鍋爐負荷。事故消除後，應及時沖洗水位表。
五、鍋爐爆管事故
1、鍋爐爆管的現象
(1)爆管時可聽到汽水噴射的響聲，嚴重時有明顯的爆破聲。
(2)爐膛由負壓燃燒變為正壓燃燒，並且有爐煙和蒸汽從爐牆的門孔及漏風處大量噴出。
(3)給水流量不正常，大於蒸汽流量。
(4)雖然加大給水，但水位常常難以維持，且汽壓降低。
(5)排煙溫度降低，煙氣顏色變白。
(6)爐膛溫度降低，甚至滅火。
(7)引風機負荷加大，電流增高。
(8)鍋爐底部有水流出，灰渣斗內有濕灰。
2、鍋爐爆管的處理
(1)爐管破裂泄漏不嚴重且能保持水位，事故不至擴大時，可以短時間降低負荷維持運行，待備用爐啟動後再停爐。
(2)爐管破裂不能保持水位時，應緊急停爐，但引風機不應停止，還應繼續給鍋爐上水，降低管壁溫度，使事故不致再擴大。
(3)如因鍋爐缺水，管壁過熱而爆管時，應緊急停爐，且嚴禁向鍋爐給水，這時應儘快撤出爐內余火，降低爐膛溫度，降低鍋爐過熱的程度。
(4)如有幾台鍋爐並列供汽，應將事故鍋爐的主蒸汽管與蒸汽母管隔斷。
六、過熱器管爆破事故
1、過熱器管爆破的現象
(1)過熱器附近有蒸汽噴出的響聲或爆破聲。
(2)蒸汽流量不正常地下降，而流量不正常地小於給水流量。
(3)爐膛負壓減小或變為正壓，嚴重時從爐門、看火孔向外噴汽和冒煙。
(4)過熱器後的煙氣溫度不正常地降低或過熱器前後煙氣溫差增大。
(5)損壞嚴重時，鍋爐蒸汽壓力下降。
(6)排煙溫度顯著下降，煙囪排出煙氣顏色變成灰白色或白色。
(7)引風機負荷加大，電流增高。
2、過熱器管爆破的處理
(1)過熱器管輕微破裂，可適當降低負荷，在短時間內維持運行，此時應嚴密監視泄漏情況，與此同時，迅速啟動備用鍋爐。若監視過程中故障情況惡化，則應儘快停爐。
(2)過熱器管破裂嚴重時，必須緊急停爐。
七、省煤器管爆破事故
1、省煤器管爆破和現象
(1)鍋爐水位下降，給水流量不正常地大於蒸汽流量。
(2)省煤器附近有泄漏響聲，爐牆的縫隙及下部煙道門向外冒汽漏水。
(3)排煙溫度下降，煙氣顏色變白。
(4)省煤器下部的灰斗內有濕灰，嚴重時有水往下流。
(5)煙氣阻力增加，引風機聲音不正常，電機流量增大。
2、省煤器管爆破的處理
(1)對於不可分式省煤器，如能維持鍋爐正常水位時，可加大給水量，並且關閉所有的放水閥門和再循環管閥門，以維持短時間運行，待備用鍋爐投入運行後再停爐檢修。如果事故擴大，不能維持水位時，應緊急停爐。
(2)對於可分式省煤器，應開啟旁通煙道擋板，關閉煙道擋板，暫停使用省煤器。同時開啟省煤器旁通水管閥門，繼續向鍋爐進水。煙、水可靠隔絕後，將省煤器記憶體水立刻放掉，開啟空氣閥或抬起安全閥。如煙道擋板嚴密，在能確保人身安全的條件下可以進行檢修，恢復運行，否則應停爐後再檢修。
八、鍋爐水錘事故
1、鍋爐水錘的現象
(1)在鍋爐和管道處發出有一定節律的撞擊聲，有時響聲巨大，同時伴隨給水管道或蒸汽管道的強烈振動。
(2)壓力表指針來回擺動，與振動的響聲頻率一致。
(3)水錘嚴重時，可能導致各連線部件，如法蘭、焊口開裂、閥門破損等。
2、蒸汽管道水錘的處理
(1)減少供汽，必要時關閉主汽閥。
(2)開啟過熱器集箱和蒸汽管道上的疏水閥進行疏水。
(3)鍋筒水位過高，應適當排污，保持正常水位。
(4)加強水處理工作，保證給水和鍋水質量，避免發生汽水共騰。
(5)水錘消除後，檢查管道和管架、法蘭等處的狀況，如無損壞再暖管一次進行供汽。
3、給水管道水錘的處理
(1)開啟給水管道上的空氣閥排除空氣或蒸汽。
(2)啟用備用給水管道繼續向鍋爐給水。如無備用管路時，應對故障管道採取相應措施進行處理。
(3)檢查給水泵和給水止回閥，如有問題及時檢修。
(4)保持給水溫度均衡。
九、鍋爐受熱面變形事故
1、受熱面變形的現象
(1)水冷壁管變形可直接從看火門或爐門處看到，當同時伴隨缺水時，則可見到變紅彎曲的水冷壁管。
(2)對臥式內燃鍋爐的爐膽，可從前後觀察孔見到爐膽壁向火側凸出變形的情況。
2、受熱面變形的原因
(1)鍋爐嚴重缺水，受熱面不得不到鍋水的冷卻而過熱變形。
(2)設計結構不良。如局部循環流速過低，停滯，使壁溫超過允許溫度，發生變形。
(3)安裝錯誤，使受壓部件不能自由膨脹。
(4)水質不合格，水垢較厚，水渣過多。
