膨脹式溫度計

雙金屬溫度計是把兩種膨脹係數不同的金屬薄片焊接在一起製成的，是一種固體膨脹溫度計，結構簡單、牢固。 圖2.1所示為最簡單的雙金屬溫度開關，由一端固定的雙金屬條形敏感元件直接帶動電接點構成的。 圖2.2為雙金屬溫度計的結構，它的感溫元件通常繞成螺鏇形，一端固定，另一端連線指針軸。

膨脹式溫度計
膨脹式溫度計的測溫是基於物體受熱時產生膨脹的原理，可分為液體膨脹式和固體膨脹式兩種。這裡主要介紹固體膨脹式溫度計中的一種介紹雙金屬溫度計
雙金屬溫度計是把兩種膨脹係數不同的金屬薄片焊接在一起製成的，是一種固體膨脹溫度計，結構簡單、牢固。雙金屬溫度計可將溫度變化轉換成機械量變化，不僅用於測量溫度，而且還用於溫度控制裝置(尤其是開關的“通斷”控制)，使用範圍相當廣泛。

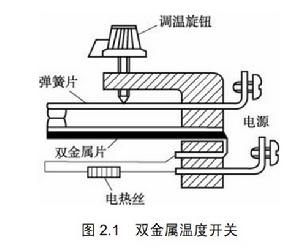

圖2.1所示為最簡單的雙金屬溫度開關，由一端固定的雙金屬條形敏感元件直接帶動電接點構成的。溫度低時電接點接觸，電熱絲加熱:溫度高時雙金屬片向下彎曲，電接點斷開，加熱停止。溫度切換值可用調溫鏇鈕調整，調整彈簧片的位置也就改變了切換溫度的高低。

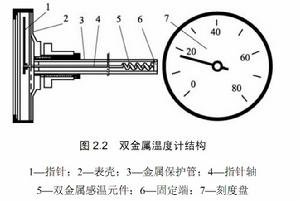

圖2.2為雙金屬溫度計的結構，它的感溫元件通常繞成螺鏇形，一端固定，另一端連線指針軸。溫度變化時，感溫元件的彎曲率發生變化，並通過指針軸帶動指針偏轉，在刻度盤上顯示出溫度的變化。為了滿足不同用途的要求，雙金屬元件製成各種不同的形狀，如U形、螺鏇形、螺管形、直桿形等。雙金屬片溫度計的測溫範圍與液體膨脹式溫度計接近，精度較差，但在振動和受衝擊的套用場合，讀數方便，比較適用。
