聚乙烯異相離子交換膜

聚乙烯異相離子交換膜

聚乙烯異相離子交換膜是由苯乙烯磺酸型陽離子交換樹脂,苯乙烯季銨型陰離子交換樹脂聚乙烯為粘合劑,經混煉拉片,用尼龍網布增強熱壓而成聚乙烯陽離子交換膜(簡稱陽膜)和聚乙烯陰離子交換膜(簡稱陰膜)。聚乙烯異相離子交換膜自20世紀60年代末期開發投產,首次揭示了中國膜分離技術,開創了中國的膜工業,成為我國電滲析技術的一花獨放,西沙群島日產200噸電滲析海水淡化工程的成功建立,有力地推動了我國電滲析技術的套用,隨著該產品在海水淡化、苦鹹水脫鹽、電解質溶液的脫鹽濃縮、廢水處理以及食品、醫藥、電子、電力等行業的套用與日俱增,使聚乙烯異相離子交換膜在電滲析領域中獨占鰲頭。聚乙烯異相離子交換膜含有足夠的固定基團和可解離的離子,對各種離子具有一定的選擇性和導電率,廣泛套用於電化學部門中,分離不同類型的離子。例如海水,苦鹹水的淡化,溶液的脫鹽濃縮,電解製備無機化合物以及放射性元素的回收提純,鍋爐水的軟化脫鹽,電子、醫藥、化工、食品,煤炭,冶金等工業品處理。

簡介

聚乙烯異相離子交換膜是由苯乙烯磺酸型陽離子交換樹脂、苯乙烯季銨型陰離子交換樹脂以聚乙烯為粘合劑,經滾煉拉片,用增強材料加固層壓而成聚乙烯陽離子交換膜(簡稱陽膜)和聚乙烯陰離子交換膜(簡稱陰膜)。

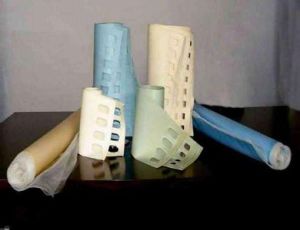

聚乙烯異相離子交換膜聚乙烯異相離子交換膜

用途

聚乙烯異相離子交換膜含有足夠的固定基圈和可解離的離子,對溶液中的各種離子具有一定的選擇透過性和導電性,廣泛套用於電化學部門中,分離不同類型的離子。例如海水、苦鹹水的淡化,溶夜的脫鹽濃縮,鍋爐用水的軟化脫鹽,冶金、煤炭、電子、醫藥、化工、食品、工業品處理。使用溫度不超過40℃。

原理

陽膜具有強酸性活性基團R-SO3-構成負電場,帶正電荷的離子易吸收通過。陰膜具有強鹼性活性基團R-N+CH33構成正電場,帶負電荷的離子易吸收通過。

外觀

1、聚乙烯異相離子交換膜表面應平整均勻、色澤均一、無孔眼、無明顯的機械損傷(折傷)、無脫網軋皺、不允許有影響質量的雜質存在,透明樹脂顆粒不應超過10點/m2膜。
2、0581陽膜的顏色為棕黃色,0582陰膜為淺蘭色。

使用

一、離子膜在使用前的預處理
1、使用前必須在清水中充分浸泡2-3天,先剪去四邊網布,浸入流動水中不重疊,垂直方向放置。
2、由於使用後陽膜稍有收縮性,陰膜仍有膨脹性的特徵,故可將在清水中浸泡的膜再作進一步處理。
(1)陰膜可再浸入水質較淡或蒸餾水中脹足。
(2)陽膜經浸水膨脹後再浸入食鹽水中再收縮。
3、裁剪打孔前務請再在所使用的介質或原水中浸泡1天后裁剪,按隔板尺寸裁剪打孔,膜面積應略小於隔板面積。
二、離子膜在電滲析器中的再生
離子膜的酸洗周期,根據膜面的結垢程度而定,一般為運轉7-10天后,酸洗一次,因離子膜不耐酸,故酸洗時鹽酸濃度不宜超過3%,開始酸洗時鹽酸消耗較快,須補充鹽酸,直至不再消耗鹽酸為止(約1-2小時),酸洗完畢,然後用原水沖洗到出水PH=4-5約10分鐘後,可投入運行(淡水、濃水、極水三個系統應同時清洗)。
三、電滲析器進水水質要求:
1、濁度≤3ppm
2、耗氧量<2ppm(高錳酸鉀法)
3、含氯量<0.2ppm
4、含鐵量<0.3ppm
5、含錳量<0.1ppm
6、水溫5-40℃
7、硬度超過900ppm應軟化處理
四、離子膜的破損和修理
離子膜如遇損傷有小洞時,可將此膜涼乾後,修補只須用聚乙烯食品包裝袋剪一小塊覆蓋在洞口上,然後襯上耐溫性好的玻璃紙或其它材料,再用電鉻鐵燙合使之粘合即可。
部分作用膜儲存時最好經清水浸泡膨脹、逐張曬乾後保存、如濕態保存時不宜在死水中長期浸泡,應定期換水,夏秀防止發霉,冬秀防止凍裂。

相關詞條

相關搜尋

熱門詞條

聯絡我們
