羅賓遜R22

優質的性能和安全性以及實惠的價格讓單發雙座R22在今20年一度成為世界上最受歡迎的輕型直升機。至今超過3600台R22交付世界各地的60多個國家。
R22相於其它輕型直升機而言,有著較少的由於直升機或發動機故障而發生的事故。在設計過程中,羅賓遜對高品質,原材料及技術承諾使它成為飛行培訓、無線電交通運輸監視、電源線巡邏和其他要求性能、安全、效率和便於維修的其他套用等方面的持久選擇。

性能數據

羅賓遜R22的設計特點也是如此迷人,旋翼系統兩片槳葉的半剛性旋翼;漿轂用三個鉸鏈懸掛以減少槳葉柔性,旋翼振動和操縱力反饋。彈性蹺蹺板鉸鏈裝有限動塊,以防大風中起動和旋翼停轉時槳葉打著尾梁。旋翼槳葉型為NACIX63—015(修改過的)。槳葉在金蜂窩芯。旋翼槳葉上有一片固定的調整片。尾槳為兩片槳葉,安裝在尾梁左側,手機輕合金膠結構的,標準旋翼剎車裝置。
傳動系統用v形皮帶傳動,有超轉離合器。主減速器和尾減速器都利用螺旋傘齒輪減速。在旋翼和尾槳傳動系統中採用專利製造的不需維護柔性聯軸節。旋翼與發動機轉速比為1:5,尾槳與發動機轉速比為28:1。
機身座艙旋翼塔座和發動機架為焊接鋼管和輕合金主結構,有硬殼式尾錐:做艙蒙皮為輕合金和玻璃鋼結構。尾部裝置十字形輕合金結構,水平安定面和垂直尾翼是固定的。在垂尾下有彈性尾撐保護尾槳(“水手”型的為浮筒)。起落裝置焊接鋼管與去輕合金的滑撬式落架,有應急著陸吸能裝置。‘水手’型的為雙浮筒/滑撬起落架。
動力裝置一台119乾瓦(162馬力)達信集團.萊康明0-320-B2C4缸平置發動機,降低使用率97.5乾瓦,安裝在主機身後下部。發動機部分暴露在外,以改善冷卻效率和簡化維護。輕合金制的燃油箱在機身後部左上側,可用容量為72.5立升,滑油量為5立升。
座艙在封閉的座艙里有兩幅並排的座椅。周期變矩操縱桿安裝在兩座椅之間,在矩形件上有兩個操縱把手,能有兩個座椅上的人員駕駛直升機。常規的複式總矩和油門操縱機構安裝在每副座椅的左側。風擋玻璃有兩塊彎曲形玻璃組成,兩側有舷窗。兩副座位下面可以放行李,座艙可通風加熱。
系統和設備電氣系統有12伏直流發電機。標準設備有金氏KY92通信收發兩用機,爬升率指示器、高度表、石英鐘、低轉速報警器、主減速器溫度與金屬屑警告燈、隔音設備、防撞燈、夜間航行燈、和地面操作機輪。
引擎:萊康明O-360四缸發動機
座位數(座):2
最大航程(公里:)321
最大巡航速度(Km/小時):188
最大爬升高度(米):4267
最大續航時間(小時):3.2
長度(米):6.5
高度(米):2.7

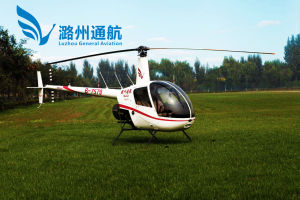

北京潞州通航羅賓遜R22直升機北京潞州通航羅賓遜R22直升機

寬度(米):1.98
螺旋槳直徑(米):7.67
機身空重(Kg):385 最大起飛重量(Kg):621
