米格－31“獵狐犬” 空戰略偵察機和低空來襲的“戰斧”巡航飛彈。
簡介
米格(mig)-31戰鬥機是由米高揚和格列維奇飛機設計局設計的一種防空截擊機，主要截擊對象是SR--71超音速高空戰略偵察機和低空來襲的“戰斧”巡航飛彈。
該機氣動外形與米格-25很相近，採用上單翼、雙立尾、兩側進氣布局。機長22.69米，翼展13.46米，機高6.15米，裝有兩台D-306加力式渦扇發動機，每台最大推力14600公斤，高空（18300米）最大飛行速度M數2.83，低空飛行速度M數1.63，作戰半徑1500公里，最大起飛重量46200公斤，實用升限24000米，最大續航時間3.6小時，一次空中加油6--7小時。
該機是第一種裝有SBE-16相控陣天線雷達的戰鬥機，有3000個移相器，具有下視和下射能力。垂直方向掃描＋－70度，水平方向掃描＋－60度，能夠發現隱身飛機，搜尋距離300公里，可同時跟蹤10個目標，並通過火控計算機篩選，首先攻擊4個威脅最大的目標。如果4機編隊飛行，間距200公里，則4機組合雷達掃描覆蓋面寬度可達800--965公里，可起到空中預警機的作用，並可以不依賴地面指揮系統的引導，獨立在雷達盲區內搜尋，截獲目標。
機上有8個外掛點，可攜帶4枚AA-9遠程空空飛彈，2枚AA-6中程空空飛彈和2枚AA-8近程空空飛彈，機身右側裝有一門23毫米（加特林）6管轉管炮，射速每分種6000發，備彈260發，最大外掛能力6000公斤，有很強的空中截擊能力。該機1991年6月在巴黎國際航空展覽會上首次公開亮相，引起世人矚目。目前，米格－31戰鬥機是俄羅斯防空軍的主戰飛機。
米格－31“獵狐犬” 米格-31速度快、載彈大、截擊能力強。尤其是裝備了NIIPN007S-800電子掃描相控陣火控雷達，搜尋距離達200千米，可同時跟蹤10個目標並對其中的4個目標進行攻擊，完全可以在缺乏空中預警的情況下獨立完成作戰任務，並可以充當空中指揮機使用。其數據鏈能將雷達等設備獲得的敵機信息，通過數據鏈傳送給其他關閉了雷達、保持無線電靜默的戰鬥機。多架米格-31之間還可以互通信息，因此巡邏時幾架米格-31的探測範圍就可以覆蓋寬闊的正面。
該機與米格-25的主要差別是：翼展加大，增加了鋸齒前緣，機頭由於裝大型雷達而變粗，改裝推力加大的發動機，進氣口側面帶附面層隔板，火控雷達具有下視下射和上視上射能力，攻擊火力大大加強，作戰半徑加大，留空時間增加，增加了外掛點，從而使該機能攜帶多達8枚空對空飛彈，機體結構加強，適應於低空超音速飛行，該機具有截南包括巡航飛彈在內的多種入侵目標的能力。該機是第一種裝有SBE-16相控陣天線雷達的戰鬥機，有3000個移相器，具有下視和下射能力。垂直方向掃描＋－70度，水平方向掃描＋－60度，能夠發現隱身飛機，搜尋距離300公里，可同時跟蹤10個目標，並通過火控計算機篩選，首先攻擊4個威脅最大的目標。如果4機編隊飛行，間距200公里，則4機組合雷達掃描覆蓋面寬度可達800--965公里，可起到空中預警機的作用，並可以不依賴地面指揮系統的引導，獨立在雷達盲區內搜尋，截獲目標。
機上有8個外掛點，可攜帶4枚AA-9遠程空空飛彈，2枚AA-6中程空空飛彈和2枚AA-8近程空空飛彈，機身右側裝有一門23毫米（加特林）6管轉管炮，射速每分種6000發，備彈260發，最大外掛能力6000公斤，有很強的空中截擊能力。
該機1991年6月在巴黎國際航空展覽會上首次公開亮相，引起世人矚目。目前，米格－31戰鬥機是俄羅斯防空軍的主戰飛機。米格-31是在米格-25基礎上改進而成的新一代截擊戰鬥機。於1975年9月16日首飛，1979年開始小批量生產，1980年開始交付部隊試用，1981年正式交付部隊，主要改進型包括米格-31B
米格－31“獵狐犬”
米格-31性能指標
發動機兩台D-30F-6雙轉子渦扇發動機，單台加力推力152kn
機身翼展13.46m，機長22.69m，機高6.15m，冀面積61.6m²
重量正常起飛重量41000kg，最大起飛重量46200kg
航速最大巡航速度：M2.35（高空），經濟巡航速度M0.85
升限20600m
米格－31“獵狐犬” 航程3300km(帶副油箱)
乘員2人
武器裝備在前機身右側下部整流置內，可裝1門23毫米Gsh-6-23六管機炮，備彈230發。全機有8個外掛架，機身下4個，可掛4枚R-33遠距半主動雷達制導空空飛彈；兩側機翼下各有兩個外側掛架，可以掛2枚R-40T中距紅外飛彈，四枚R-60紅外空空飛彈成對掛在翼下兩個外側掛架上。

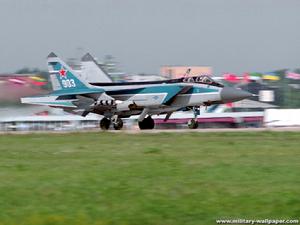

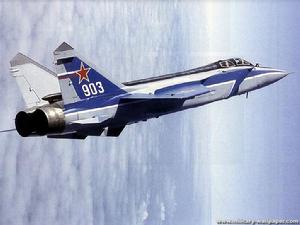

圖片中的為米格-31M的6架原型機之一的白色903，該機為設計局（現米格聯合體）所有，頻繁露面於各個航展，但是此機是所有6機中技術水平最低的一架。
米格-31戰鬥機-主要機載設備
動力裝置：兩台彼爾姆發動機設計局的P-30F6渦扇發動機，單台靜推力93.1千牛，加力推力151.9千牛。機頭裝有NIIPN007S-800電子掃描相控陣火控雷達，搜尋雷達可達200千米，可同時跟蹤10個目標並對其中的4個目標進行攻擊，中遠距導航系統，雷達告警接收機，APD-578數據鏈路系統，紅外搜尋/跟蹤感測器等。武器：前機身右側下部整流置內裝1門23毫米GSH-23-6六管機炮，備彈230發。8個外部掛架，機身下4個，可掛4枚R-33遠距半主動雷達制導空空飛彈，機翼下兩個外側掛架，可以掛2枚R-40T中距紅外飛彈，四枚R-60紅外空空飛彈成對掛在機翼下兩個外側掛架上。尺寸數據：機長22.688米，機高6.15米，翼展13.464米，機翼面積61.6平方米。高空最大允許馬赫數M2.83，最大平飛速度（高度17500米）3000千米/小時，（海平面）1500千米/小時，最大巡航速度（高空）M2.35，經濟巡
米格－31“獵狐犬” 發展歷程
最早的戰鬥機：早在1903年，萊特兄弟就發明了飛機，不過發明後很長一段時間都沒有用於具體的空戰，而是只用它來執行偵察任務。1915年，法國將莫拉納-索爾尼埃L型飛機，裝上一挺機槍和一種叫做偏轉片的裝置，使它真正具有了空戰能力，此時世界上第一架真正意義上的戰鬥機正式宣告誕生。初露鋒芒：在第一次世界大戰中，軍用飛機首次出現在戰場上，主要負責偵察、運輸、校正火炮等輔助任務。在戰鬥中，敵對雙方的飛行員用五花八門的各種武器手忙腳亂地互相攻擊，比如石頭,這就是“戰鬥空戰”的起源。1915年4月1日，羅蘭·加洛斯駕駛裝備了“偏轉片系統”的莫拉納.索爾尼愛L型飛機擊落了一架德國偵察機。取得了戰鬥機空戰的第一次勝利。隨後，德國的“福克E3”式由於裝備了性能更好的“機槍同步射擊”裝置，以其優異的飛行性能和跟猛烈的火力，成為第一次世界大戰中性能最好，擊落飛機數量最多的戰鬥機。被協約國方稱為“福克式的災難”。這個階段的戰鬥機還處在萌芽期，結構多以木材加上布料蒙皮構成，機翼從單翼到三翼都很常見，主要的武器多半改自陸軍使用的輕機槍。英國曾經使用火箭對付盤踞在英國城市上空的德國飛船。在對付地面目標上，早期的炸彈是由手榴彈或者是小型炮彈稍加改良而來，投擲準確度不高，破壞力也低。在這個時期影響未來空戰頗大的一項發行就是機槍的同步射擊裝置。這個由荷蘭所發明的裝置讓機槍的子彈能夠自轉動的螺鏇槳的間隙當中射出，飛行員完全不用擔心子彈會與螺鏇槳撞擊的危險，而機槍的設定位置能夠接近飛行員的瞄準線，從而提高準確度與火力。
兩次大戰間的發展：雖然在第一次世界大戰結束之後，各國積極裁減軍備，同時減緩國防工業的投資。在這一段時間當中，
米格－31“獵狐犬” 民用航空的需求帶動許多技術與理論的發展與成熟，奠定30年代後期軍用航空發展的快速演進。民用航空需求有兩大主軸，一個是對速度方面的追求，也就是各種競速機的比賽與獎勵。另外一個是客運與貨運市場的逐漸長長。在這兩個主軸上雖然需求方向不同，卻對同一種發展趨勢有共同推演的效果，那就是對流線型設計的要求。流線型的設計在於減低阻力，當飛機的阻力減低之後，對競速機來說，那就是速度可以增加，對運輸機來說，那就是提升航程或者是運輸量，換句話說就是增加營運的經濟效益。流線型飛機設計包含的項目非常的廣，從機身外殼的平滑，減少機身外部突出的部分與張線，外型由方正改為圓滑曲線，不得不突出的部分則以曲線圓滑的外殼遮蔽以減少阻力，採用收放式起落架等等。除了在流線型設計上下功夫之外，動力系統的開發和使用材料的研究都影響到往後飛機設計的概念與可以使用的資源。在動力系統方面除了 輸出馬力更大的發動機的開發之後，汽油辛皖值對於發動機的操作影響也逐漸被了解，同時，螺鏇槳的極限性能以及替代的動力輸出也陸續在各國進行研究。新一代的輸出動力研究當中以噴射發動機和火箭發動機這兩項影響後世最深。
到了30年代中期，各國最先進的戰鬥機設計多半具有這些特點：單翼，以金屬為主的結構與外殼，後三點收放式起落架
或者是有流線型外殼的固定式起落架，採用液冷式發動機的設計多於採用氣冷，火力由採用步槍口徑的輕機槍提升至重機槍或者是更大口徑的機炮。二次世界大戰時期：第二次世界大戰是繼杜黑髮表他最有名的空權論著作之後，空中武力印證空權對於戰爭與作戰的重要性。其中戰鬥機的發展可以說是大幅度的否定空權論當中的描述。戰鬥機不僅僅只是作為防衛國土與抵擋敵人轟炸機的力量，在摧毀敵人的空中武力與使用空中武力的能力上扮演非常重要的角色。戰鬥機不僅僅擔任阻止轟炸機的任務，也推翻轟炸機可以通過一切防衛的理論。在大戰結束前，戰鬥機的發展已經到達一個頂峰，並且開啟另外一個世代的來臨。短短几年之間，戰鬥機使用的發動機出力從數百匹直線上升到超過兩千匹馬力，速度直線上升到接近音速的區域，航程超過2000英里，最高升限到達4萬英尺。進入噴射時代：第二次世界大戰末期，噴氣式發動機和雷達設備的出現預兆了下一階段戰鬥機的發展方向。戰後，蘇聯和西方國家從納粹德國獲得了該技術的研究成果，各自發展出第一代噴氣式戰鬥機。在韓戰中，噴氣式戰鬥機第一次投入實戰，標誌著螺鏇槳式戰鬥機的終結。該階段的戰鬥機特徵是飛更快，看得更遠，打的更
米格－31“獵狐犬” 主要問題
控制各翼面機械操縱方式較為落後，不如西方第三代戰鬥機使用的數字式線傳系統。米格-29的機上計算機可在飛行員做機動動作時提供監測限制，以防飛機飛出自身性能限制的範圍。在滾轉中，飛機飛到26度迎角時，會出現副翼失效的現象。但在俯衝時可以不考慮迎角和過載的限制。在海平面高度以450千米/時速度飛行時，米格-29標準的持續轉彎半徑為225米；以800千米/時飛行（這是目前各種戰鬥機作低空格鬥的速度上限）則為350米。這兩個指標優於以機動性出眾而聞名的F-16。在海平面高度以0.85馬赫飛行時，米格-29的水平加速度為11米/平方秒；在6000米高度時，則為6.5米/平方秒。米格-29的機械操縱系統僅有兩重液壓裝置，不象西方那樣通常採用三重（又稱三餘度）或四重裝置確保可靠性和被擊傷時的生存力。這樣會減低米格-29的生存力，但與蘇聯空軍的作戰和後勤理論相符。米格-29的兩台發動機間有較大空間，在機背上形成了一個長條狀的凹陷。兩個發動機進氣口分別安裝在兩主翼前端下方，截面呈矩形，內傾8度，以配合機翼不同部分的厚度變化。進氣口前沿呈60度楔形，在
米格－31“獵狐犬” 機身內的第1號主油箱容積2550升，安裝在第一條翼梁前面。兩塊減速板分別安裝在兩台發動機之間的機身上部和底部。
機身有四條縱向主梁，兩條位於發動機之間，另兩條分別在發動機外側。靠外的兩條主梁向後延伸出機身範圍，作為平尾的安裝支撐點。米格-29上採用的複合材料約占整機的4%，少於西方第三代戰鬥機的比率，主要分部在平尾、副翼、襟翼和方向舵面上。機頭雷達罩為介電質複合材料。起落架為可收放前三點式，單輪主起落架，前起落架則為雙輪。前輪起降滑行時可偏轉±8°，低速滑行時可偏轉角±30°，可通過座艙內的換檔開關控制編轉角，後部有擋泥板。米格-29是第一種前輪可轉向的米格戰鬥機，從而降低了剎車的耗損和對地面牽引車輛的依賴，也便於飛行員在地面操縱飛機滑行。主輪尺寸為840×290毫米，前輪尺寸為570×140毫米。米格-29採用的RD-33（PД-33）渦扇發動機由克里莫夫設計局研製，雙軸，低涵道比，採用共11個單元體的單元體結構。單台不加力推力為50千牛（5040千克力），加力推力為81.4千牛（8300千克力），採用全許可權數字式控制。最大加力耗油率2.09。發動機推重比按乾質量計算為7.87，按交付狀態質量6.62。後機身左側裝有輔助動力裝置，並開有相應進氣口。該發動機由莫斯科契爾尼舍夫工廠（又稱紅十月工廠）生產。該發動機工作穩定，可在飛行包線內任一點空中再起動和接通加力，並且設有俄羅斯發動機普遍採用的補氧系統。按蘇聯戰鬥機發動機傳統，RD-33的高空高速特性突出。RD-33的性能與F-16A/B型裝備的F100-PW-100發動機相比，基本處於同一水平。但可靠性、可維護性一直為外國用戶所批評，尤其是印度空軍的米格-29部隊，因發動機事故多次導致部隊停訓，直接影響了戰鬥力。據說蘇-27採用的AL-31系列發動機同樣有這一問題，實際大修壽命與公開宣傳中的數字相去甚遠。米格-29的機身實用壽命為2500小時，可以以20.8小時/月（250小時/年）的使用率服役上10年。
編輯本段回目錄米格-31戰鬥機-俄改進米格-31戰機
俄改進米格-31戰機
俄空軍米格-31殲擊機滑向跑道：據報導，俄羅斯“空軍30中央科學研究所”所長尤里·巴雷科向記者宣布，武器系統更新將能夠使米格-31重型殲擊機打擊高超音速飛行器。尤里·巴雷科指出，俄羅斯的航空武器庫現在需要一定程度的更新。俄羅斯航空武器完善的基礎是制定和實施長期的國家計畫，其中包括研製新一代“空-空”制導飛彈。巴雷科認為，經現代化改造的米格-31將能夠配備遠距“空-空”制導飛彈。其打擊隱形飛機、巡航飛彈以及未來高超音速飛行器的能力將會增長。與基礎型飛機相比，其作戰效率大體能夠提高50%至4倍。此外，蘇-34飛機能夠不依賴氣象條件和晝夜時間，在任何地域，使用所有的航空彈藥有效打擊地面、水上和空中目標。
參考資料：
1.宋蘭偉.鏇轉的彈幕——轉管武器縱橫談.現代兵器，2006（9）：44～48
