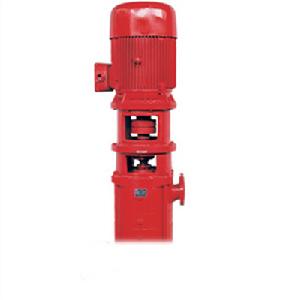

立式消防泵

立式消防泵

4)、泵應設定放水鏇塞。 6)、泵的進口應能承受0.4MPa的正壓。 1)、泵的出口壓力不應低於額定出口壓力,流量應符合額定流量的要求。

1、 主要控制參數

消防泵選用的主要控制參數為泵的額定流量、額定壓力和吸深等。
吸深:泵基準面和吸入液面之間的高度差。

2、分類

1)、按吸入方式區分:單吸、雙吸

2)、按級數區分:單級、多級
3)、按出口數量分:單出口、雙出口
綜上消防泵常分為:恆壓切線消防泵,多級單出口、雙出口消防泵,恆壓單級消防泵,穩壓緩衝多級消防泵和單級雙吸消防泵。

3、特點

採用特殊的水力設計和結構設計,使之具有流量壓力分檔比普通離心清水泵更適宜建築消防給水系統選用,流量—壓力特性曲線平坦無駝峰。對因轉動產生摩擦部位的所有零部件採用耐磨、耐腐蝕、抗嚙合的材料製造而具有高可靠性,多級泵可配置雙出水口,泵體承載能力高、抗超載能力強、啟動靈敏。

4、結構要求

1)、泵的結構形式應保證易於現場維護和更換零件。緊固件及自鎖裝置不應因振動等原因而產生鬆動。
2)、泵體上應鑄出表示鏇轉方向的箭頭。
3)、應有壓力表,真空壓力表(潛水泵、深井泵除外),表精度應不低於2.5級。
4)、泵應設定放水鏇塞。
5)、泵出口法蘭的公稱壓力應能滿足最大工作壓力的要求,泵進口法蘭的公稱壓力應不小於1.0MPa。法蘭的連線尺寸應符合GB/T 9112-2000及GB/T 9124-2000的規定。
6)、泵的進口應能承受0.4MPa的正壓。

5、材料要求

1)、泵殼應採用鑄鐵、鑄鋼、鑄鋁或鑄銅等其他鑄造合金。軸應採用至少為2Cr13的不鏽鋼或相當的抗腐蝕性材料;或者軸使用碳鋼材料,但在填料盒及泵體過流流道處須採用抗腐蝕性材料的軸套。
2)、葉輪、葉輪密封環、殼體密封材料、套環、填料環、水封環、機械密封蓋、填料軸套等應採用抗腐蝕性材料製成。

6、機械性能

1)、密封試驗,按《消防泵》GB6245-2006中10.5條進行,泵體及部件不應有滲漏、冒汗等缺陷。
2)、靜水壓強度試驗,按《消防泵》GB6245-2006中10.6條進行,試驗過程中泵殼不應有影響性能的變形和裂紋等缺陷。

7、連續運轉性能

按《消防泵》GB6245-2006中10.10條進行,滿足:
1)、泵的出口壓力不應低於額定出口壓力,流量應符合額定流量的要求。
2)、軸承座外表面溫度不應超過75℃,溫升不應超過35℃。
3)、軸封處密封良好,無線狀泄露現象。
4)、泵的振動應符合JB/T 8097的規定。

8、選用要點

1)、消防泵性能參數要求
(1)普通消防泵
工況1:在吸深1m時,應滿足額定流量(Qn)和額定壓力(Pn)要求,同時工作壓力不應超過額定壓力的1.05倍。
工況2:在吸深1m時,流量為1.5 Qn,工作壓力不應小於0.65 Pn。
最大工作壓力不得超過1.4 Pn。
(2)深井、潛水消防泵
工況1:在吸深0m時,應滿足額定流量(Qn)和額定壓力(Pn)要求,同時工作壓力不應超過額定壓力的1.05倍。
工況2:在吸深0m時,流量為1.5 Qn,工作壓力不應小於0.65 Pn。
最大工作壓力不得超過1.4 Pn。
2)、結構要求、抗腐蝕性能、機械性能、連續運轉等性能的檢測應符合GB6245-2006標準要求。
3)、泵組所採用的泵均應經過定型鑑定和型式檢驗並符合有關標準。所選用的原動機均應經過定型鑑定並符合有關標準。發動機應有良好的常溫啟動性能,應保證5s內順利啟動。引上水後20s內,應能使消防泵達到額定工況。
4)、水泵葉輪轉動靈活,無卡阻現象。
5)、設計人員應根據工程項目中消防泵房的位置、面積和消防給水系統的具體情況選擇、確定消防泵類型。
6)、消防泵的流量和壓力應根據所服務建築物(或工廠廠區、居住小區)、堆場、儲罐等對消防水量和水壓的要求經計算確定。消防水泵應滿足消防用水水壓和流量要求。水泵的流量、揚程不低於設計要求值,也不低於性能曲線給定值。
7)、臨時高壓消防給水系統的消防水泵應採用一備一用,或多用一備。備用消防泵的工作能力不應小於其中最大一台消防工作泵。多用一備時,應考慮多台消防泵並聯工作時,對系統流量和壓力的影響。
8)、選擇消防水泵時,其流量~壓力(Q~P)特性曲線應平坦無駝峰。有條件時可選用切線泵或泵閥(減壓穩壓閥)一體化的水泵機組。

9、施工、安裝要點

1)、消防水泵機組外輪廓面與牆和相鄰機組間的間距應符合
吸水管不存氣,選用的異徑管為偏心異徑管
2)、水泵與電動機的聯軸器中心對準。
3)、水泵底座平整。
4)、設備緊固件牢固。

10、執行標準

1)、產品標準
《消防泵》GB6245-2006
2)、工程標準
《建築設計防火規範》GB 50016-2006
《高層民用建築設計防火規範》GB 50045-95
3)、相關標準圖
04S204 《消防專用水泵選用及安裝
98S205 《消防增壓穩壓設備選用與安裝》
