稜鏡攝譜儀

稜鏡攝譜儀是以稜鏡為色散元件的攝譜儀,它的結構包括機座、電弧(火花)電源、電極架、聚光燈、狹縫、縫寬調節鼓輪、入射光管、稜鏡方位調節鼓輪、稜鏡罩、出射光管、看譜目鏡、攝譜暗箱等。

簡介

稜鏡攝譜儀是以稜鏡為色散元件的攝譜儀,它的結構包括機座、電弧(火花)電源、電極架、聚光燈、狹縫、縫寬調節鼓輪、入射光管、稜鏡方位調節鼓輪、稜鏡罩、出射光管、看譜目鏡、攝譜暗箱等。

光路

光路圖

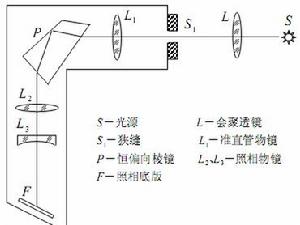

稜鏡攝譜儀的簡單光路圖如右圖所示

稜鏡攝譜儀的結構

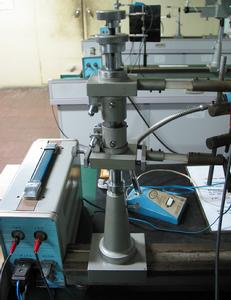

電極架

電極架
它的作用是夾持試棒(鐵棒、銅棒、碳棒等)

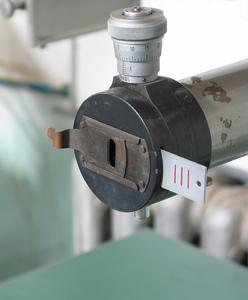

入射狹縫

入射狹縫
它是形成光譜的實際光源。狹縫的寬度決定光譜線的寬窄及光譜儀的分辨能力;狹縫邊緣是否整齊決定光譜線的清晰度;狹縫得到的照明是否均勻則決定譜線的亮度及均勻性。入射狹縫由兩片對稱分合的刀片組成,其寬度由狹縫調節鼓輪調節。狹縫外有可以推拉的蓋片,平時保護狹縫,攝譜時可用它作快門,控制曝光時間。在狹縫刀片和蓋片之間插著哈德曼光闌。

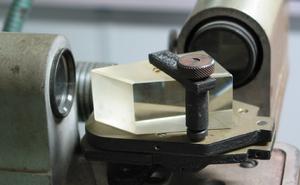

恆偏向稜鏡

恆偏向稜鏡
在稜鏡罩里安放阿貝恆偏向稜鏡,它被固定在稜鏡台上,當轉動稜鏡方位調節鼓輪時,稜鏡台可帶動稜鏡繞一鉛垂軸線鏇轉,在看譜鏡內能依次觀察到不同波長的譜線。

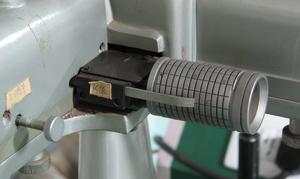

稜鏡方位調節鼓輪

稜鏡方位調節鼓輪
用以改變光線對稜鏡的入射角。

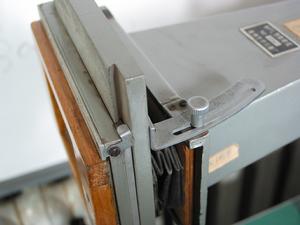

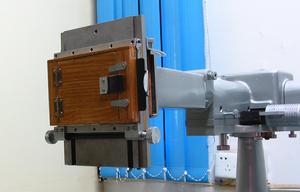

攝譜暗箱

攝譜暗箱

它是最終完成攝譜的關鍵部件。其前端是一接筒(與出射光管相接),筒內有一凹透鏡。在其後端有一帶斜齒條的基板,沿導軌安裝的暗盒架可沿齒條上下移動,並由標尺指示出暗盒架的位置(讀數為板移距離)。暗盒內的框線有兩個台階,它的前面有可以推拉的鐵板(平時保護底片,攝譜時可拉開)。在暗室裝片時,底片的正面(有藥膜的感光面)對向鐵板,平放在第一個台階上,後面用壓板壓住。可以開合的木蓋卡在第二個台階上把底片蓋緊。攝譜暗盒可以隨基板繞豎直軸鏇轉以尋找能夠攝得最佳譜片的傾斜度。
攝譜暗箱
