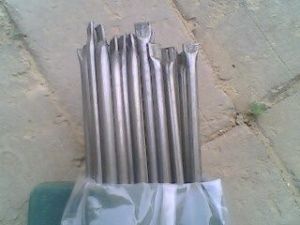

碳化鎢焊條

碳化鎢焊條是採用碳鋼為焊芯的低氫鈉型藥皮的堆焊焊條。依靠藥皮中碳化鎢合金過渡，堆焊金屬含鎢量40%～50%。由於藥皮厚，因而套筒較長，在焊條發紅後藥皮容易有小塊脫落，所以宜用直流電流，焊條接正極，使用較小電流。

基本信息

• 中文名：碳化鎢焊條

• 採用：碳鋼為焊芯的低氫鈉型藥皮
• 過渡：藥皮中碳化鎢合金
• 含鎢量：40%～50%

產品用途

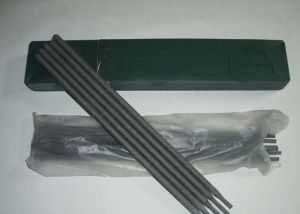

碳化鎢焊條

適用於受劇烈磨粒磨損部件的修復和堆焊耐岩石強烈磨損之機械零件。如：混泥土攪拌葉片、推土機和泵浦葉片、挖泥機葉片、高速混沙箱，螺鏇推進器（蛟龍）葉片，排風機葉輪，攪拌機葉片，泥漿泵，煤礦溜槽，水泥廠塔盤、塔尖、篳齒、襯板、鄂板、破石機、錘頭、電鏟斗齒、鑽頭修補等的堆焊等。

參考電流

焊條直徑（mm）	3．2	4．0	5.0
焊接電流（A）	70-120	140-180	180-230

化學成分

焊金屬化學成分（%）

C	W	Mn	Si	Fe
C1.5-3.0	40.0-50.0	≤2.0	≤4	餘量

注意事項

1.焊前焊條須經300-350℃烘焙1h。
2.堆焊件為碳鋼時預熱溫度在300℃以上，堆焊件為低合金鋼時預熱溫度為400-500℃，堆焊件為不鏽鋼時預熱溫度為600-650℃。
3.低合金鋼及不鏽鋼焊後須經700℃退火。
