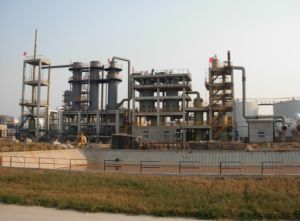

硫酸烷基化，廢酸再生回收系統
廢酸回收裝置由裂解工段、淨化工段、轉化工段、乾吸及成品分析工段四個工段組成。
a、裂解工段
從12萬噸/年混合異辛烷裝置來的濃度約為90%的廢硫酸進入緩衝罐，出液經緩衝罐底部進入地下槽，再經立式泵送入霧化噴槍，與壓縮空氣充分接觸霧化進入裂解爐，同時在裂解爐內一部分從烷基化裝置過來的未反應燃料氣與經預熱器來的、溫度達到400℃以上的空氣充分燃燒產生高溫，使得低濃度硫酸在高達1000~1100℃的高溫下完全裂解，裂解後全部變成SO2、CO2、H2O，採用氧表控制低濃度硫酸裂解爐出口氧含量，根據其氧含量對低濃度硫酸裂解爐的硫酸量、未反應燃料氣、壓縮空氣量進行自調，把溫度控制在1050℃左右。低濃度硫酸裂解爐出口爐氣SO2濃度~9%，該爐氣經餘熱鍋爐後，溫度降至~400℃，餘熱鍋爐產生的飽和蒸汽經過減溫減壓後供用戶使用。從餘熱鍋爐出來的爐氣進入淨化工段。
廢酸再生裝置b、淨化工段
由鍋爐來的溫度約400℃的爐氣，先進入動力波洗滌器，用濃度約2%的稀酸洗滌去除大部分雜質，然後進入填料冷卻塔，進一步降溫除塵。氣體溫度降至40℃以下，再經一級、二級電除霧器除去酸霧(SO3)，出口氣體中SO3含量＜0.005g/Nm3。經淨化後的氣體進入乾吸工段，在乾燥塔前設有安全封。
動力波洗滌器為塔、槽一體結構，採用絕熱蒸發，循環酸系統不設冷卻器，熱量由後面的填料冷卻塔稀酸冷卻器帶走。淋灑酸出塔後，經斜管沉降器沉降，清液回動力波洗滌器塔底的循環槽，進入循環系統循環使用。一部分循環液通過循環泵打入脫氣塔，經脫吸後的清液通過脫氣塔循環泵送入稀酸貯槽，一部分作為乾吸工段補水用，剩餘部分送入工藝裝置內的中和池內中和，中和後去污水處理管網系統。
填料冷卻塔也為塔、槽一體結構，淋灑酸從冷卻塔塔底循環槽流出，通過冷卻塔循環泵打入冷卻塔循環使用。增多的循環酸串入循環系統，整個淨化系統熱量由稀酸板式冷卻器帶走。
在生產中，考慮到因突然停電造成高溫爐氣影響淨化設備，在項目設計中，裂解爐頂部設定事故應急水自動噴淋裝置，在動力波洗滌器上方設定高位水箱，通過動力波洗滌器出口氣溫與高位水箱出水閥聯鎖來保護下游設備和管道。
c、乾吸工段
自淨化工段來的含SO2爐氣，補充一定量空氣，控制SO2濃度為~6.5%進入轉化器。氣體經乾燥後所含水份達到0.1g/Nm3以下，進入二氧化硫鼓風機。乾燥塔系填料塔，塔頂裝有金屬絲網除霧器。塔內用93%酸淋灑，吸水稀釋後自塔底流入乾燥塔循環槽，槽內配入由吸收塔酸冷卻器出口串來的98%酸，以維持循環酸的濃度。然後經乾燥塔循環泵打入乾燥塔酸冷卻器冷卻後，進入乾燥塔循環使用。增多的93%酸全部通過乾燥塔循環泵串入一吸塔循環槽。
經一次轉化後的氣體，溫度大約為180℃，進入一吸塔，吸收其中的SO3，經塔頂的纖維除霧器除霧後，返迴轉化系統進行二次轉化。經二次轉化的轉化氣，溫度大約為156℃，進入二吸塔，吸收其中的SO3，經塔頂的纖維除霧器除霧後，再經過尾氣吸收塔進一步吸收殘餘的SO2，最後的尾氣通過煙囪達標排放。第一吸收塔和第二吸收塔均為填料塔，第一吸收塔和第二吸收塔各有一個酸循環槽，淋灑酸吸收SO3後的酸自塔底流入吸收塔循環槽混合，加水調節酸濃度，然後經吸收塔循環泵打入
吸收塔酸冷卻器冷卻後，進入吸收塔循環使用。增多的硫酸，一部分串入乾燥塔循環槽，一部分作為成品酸直接輸入成品酸貯罐。該成品酸再調配部分雜多酸和有機酸，作為烷基化反應過程的催化劑回用到烷基化反應單元。
d、成品分析單元
DSAE-Scan硫酸台式數顯濃度儀在出廠前已經過校準，用戶可直接投入使用。自動測量的台式數顯折光儀，數字顯示、自動溫度補償、可外接恆溫水浴，使得測量更加準確。使用數位訊號處理器和快速的模擬-數位訊號轉換器，使測量即快又準。DSAE-Scan的小尺寸和堅固的設計非常適合在現場或空間受到限制的地方操作。藍寶石稜鏡和耐酸合金樣品槽（Alloy20)以及非常寬的測量範圍非常適用於各種套用場合，包括帶懸浮物的液體或不透明的液體。免維護、無漂移、無耗材，使用壽命達100000小時。

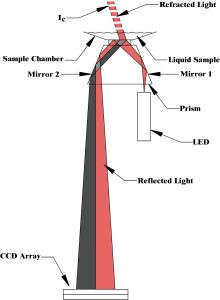

測量原理DSAE-Scan硫酸台式數顯濃度儀優勢：
●Alloy20合金材質的感測器使其滿足化工、石油行業的工藝要求；
●免維護、無耗材、無漂移；
●防護等級：NEMA4X(IP65）；
●自動溫度補償（軟體擁有豐富的產品線性資料庫和溫度補償資料庫）；
●3648高解析度的CCD，藍寶石稜鏡（9Mosh），內置PT1000溫度感測器；
●光源為589nmLED燈，壽命長達100000小時；
●高精度，高品質“美國製造
DSAE-Scan硫酸台式數顯濃度儀測量特性：
1.不受酸濃特性的限制，完全可以測量；
2.酸濃液體，聚合物、雜質（含酸泥）均可以線上檢測；
3.渾濁，有色或不透明的硫酸均可以線上檢測；
4.含有氣泡或固體顆粒的硫酸可以測量；
5.不易受振動和環境干擾的影響；
6.測量量程寬廣，無拐點，無耗材。

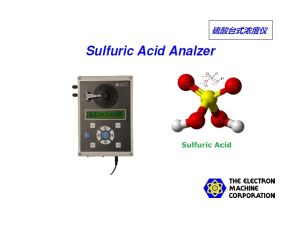

DSA E-Scan硫酸濃度分析儀
