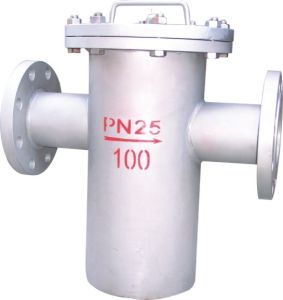

直通藍式過濾器

直通藍式式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。

一、工作原理

當液體通過筒體進入濾籃後，固體雜質顆粒被阻擋在濾籃內，而潔淨的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排淨流體，拆卸法蘭蓋，清洗後重新裝入即可。因此，使用維護極為方便。

二、適用範圍

管道過濾器具有結構緊湊、過濾能力大、壓損小、適用範圍廣、維護方便、等優點，其主要適用的物料有： 1、化工、石油化工生產中弱腐蝕性物料，如：水、油品、氨、烴類等。
2、化工生產中的腐蝕性物料，如：燒鹼、純鹼、濃稀硫酸、碳酸、醛酸等。 　
3、製冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
4、食品、製藥生產中有衛生要求的物料，如：啤酒、飲料、乳製品、糖漿等

三、技術參數及規格尺寸

技術參數												規格尺寸mm
產品型號											SRBI SRBII SRBIII SRBIV	口徑																																																													L	D1	H	H1
殼體材質											WCB H2 304 316L 襯氟	DN25																																																													180	76	260	125
過濾芯件											304 316L PTFE	DN32																																																													200	76	270	160
螺栓螺母											20# 304 316L	DN40																																																													260	108	300	170
過濾精度											10~300目	DN50																																																													260	108	300	170
密封墊片											NER PTFE	DN80																																																													340	159	400	250
環境溫度											+450~-30	DN100																																																													400	219	470	300
公稱壓力											0~10.0MPa 150~600LB	DN150																																																													500	273	630	420
連線形式											法蘭 螺紋 對焊	DN200																																																													560	325	780	530
法蘭標準											GB HG SH JB ANSI JIS DIN	DN250																																																													660	420	930	640
製造標準											HGJ532-91 GB150-98	DN300																																																													750	450	1200	840

四、安裝與維護

1、直通藍式過濾器一般水平安裝，進出口方向與閥體上的箭頭方向應保持一致。
2、過濾器工作一段時間後，濾芯內沉澱了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質。
3、清洗雜質時，特別注意過濾芯上的不鏽鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾後介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞。
4、如發現不鏽鋼鋼絲網變形或損壞，需馬上更換。
