直通式離心磨粉機

直通式離心磨粉機

直通式離心磨粉機工作過程中,電動機通過三角帶輪與中心軸帶動磨輥吊架旋轉,通過軸承與擺軸吊裝的磨輥隨著磨輥吊架轉動。

工作原理

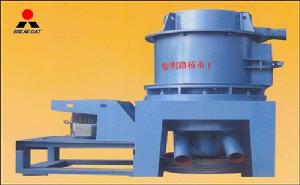

直通離心磨粉機 直通離心磨粉機

 工作過程中,電動機通過三角帶輪與中心軸帶動磨輥吊架旋轉,通過軸承與擺軸吊裝的磨輥隨著磨輥吊架轉動的同時,沿磨環內圓滾動。除塵風機使磨機的進出口形成負壓,無粉塵污染,同時排除機內的熱量。

乾法生產

物料裝入進料斗後通過進料閥落在分料錐上沿360度方向分散下落至磨環上面,而後象瀑布一樣均勻落入磨環內表面,依次被幾個磨輥衝擊、搓、碾後成料粉末及細小顆粒,最後經振動篩排出。

濕法生產

粉碎過程與乾法基本相同,不同的是進水方式以及粉碎後物料與水的分離方式,這些方式可以按用戶的要求設計。

主要特點

1、節能

雷蒙磨系統中鼓風機的能耗量是磨機的81%,而直通磨中的除塵機僅為磨機的10%。另外,雷蒙磨內幾個鏟刀在石子中滑行所耗的能量占到磨粉機能耗的25%,而直通磨則無此能耗。

2、高效

直通磨 直通磨

在同樣的磨環直徑以及相同的時間內,直通磨的磨輥壓過的面積是雷蒙磨的4倍。 3、易磨損件利用率高

雷蒙磨中的磨輥與磨環是因其中部被磨凹陷而被報廢的,報廢時,被磨掉的金屬僅為原重的35%,而直通磨因物料是自上而下的,其磨輥磨環上、中、下均勻磨損,報廢時,被磨掉的金屬重量為原重的65%。

4、意外保險

雷蒙磨內若掉入螺栓,鐵塊等會導致鏟刀折短,磨輥吊架變形的嚴重後果,而直通磨則不怕螺栓、小鐵塊等進入機內。

5、高硬度、難加工材料的剋星

當粉磨碳化矽、剛玉、鋯英砂、鐵粉等加工物料時,隨著雷蒙磨的中部被磨凹陷,產量會迅速降低,而直通磨磨輥磨環上、中、下均勻磨損的,產量穩定。

6、可混法生產

直通磨允許物料加水粉磨。

7、占地空間小

直通磨不需要配備旋風分離器和許多管道等,占地空間僅為雷蒙磨的50%。

技術參數:

型號 進料粒度 (mm) 成品粒度 (mm) 處理量(t/h) 主機功率 (kw) 外形尺寸 ( 不含除塵器 )(mm)
MGZ605 <12 0.001-3 4-5.5 22 2600×1060×2250
MGZ806 <15 0.001-3 7-10 37 2600×1500×2250
MGZ1008 <20 0.001-3 14-20 75 4000×2300×2700
