一 儀器組成
1.直角尺檢查儀
2.計算機
3.雷射印表機
4.直角尺檢定軟體
二 用途及套用範圍
1、引用 JJG61-80直角尺檢定規程；
JJG38-84框式水平儀檢定規程；
JJG94-79方箱檢定規程）技術標準。
2、檢測尺寸至500mm的00—2級各種類型的直角尺（內外角）的垂直度；
3、檢測尺寸至300×300mm各種規格的框式水平儀的各工作面及V型槽對水平泡的零位（條式水平儀）垂直度和平行度；
4、檢測尺寸至200×200mm方箱的各個工作面及V型槽的相互垂直度和平行度；
5、檢測較高準確度的機械零件的垂直度和平行度；
6、用於高精度工具機安裝時垂直度的檢驗；
7、作為水平儀零位檢定器使用。
三 儀器參數
參數項目 | 500B型 | 500E型（ 計算機） |
測量範圍/mm | 0—500 | 0—500 |
扭簧比較儀分度值/mm | 0.001 | 解析度：0.0002 |
工作檯的直線度/μm | 2.0 / 750×138 mm | 2.0 / 750×138 mm |
示值變動性/μm | ±0.4 | ±0.4 |
示值誤差/μm | ±（0.5+L / 300）（L為被測長度以mm為單位） | ±（0.3+L / 300）（L為被測長度以mm為單位） |

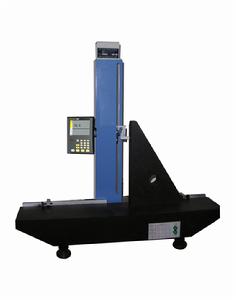

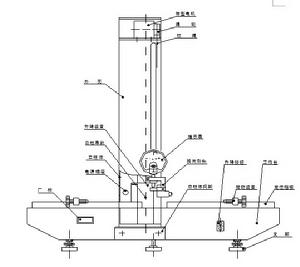

四 儀器的檢測原理該儀器採用雙位測量的絕對測量方法，取兩次測量讀數之代數和平均值作為測量結果。採用絕對雙位測量的方法對計量器具進行垂直度檢查，不受儀器本身垂直度的影響。其結構如圖1所示：
