燃氣烙鐵是指依靠燃氣燃燒來加熱烙鐵頭進行焊烙工作如焊錫烙畫的烙鐵工具,亦名瓦斯烙鐵。

什麼是燃氣烙鐵

2.結構

一般燃氣烙鐵由下到上分為氣箱結構,出氣結構和燃燒室結構三大組成部分。

氣箱結構:儲存燃氣,與出氣結構相連通。使用時將燃氣沖入烙鐵工具的氣箱中,燃氣因壓力因素在氣箱內呈液態。

出氣結構:傳導燃氣至燃燒室,與燃燒室和氣箱結構聯通。此結構加壓燃氣,控制進入燃燒室的燃氣流量,是決定燃氣烙鐵功率的一個重要因素。中高檔產品在此結構會具備良好的過濾燃氣雜質功能,極大降低堵塞機率,並具有優良的流量控制穩定性。

氣箱結構 氣箱結構

燃燒室結構:燃氣燃燒的發生部分,與出氣結構聯通。燃氣烙鐵的燃燒室結構一般在烙鐵頭內部,以便熱傳導。此結構應具備觸媒物質,確保無明火燃燒(大家可以想像一下發光發熱而沒有火焰的電爐子)。其中觸媒結構是決定烙鐵功率的另一個因素。

3.工作原理

燃氣從氣箱結構釋放,經由出氣結構改變流量進入燃燒室結構,以觸媒為介質進行無明火燃燒,達到加熱烙鐵頭進行焊接的目的。

4.規格

燃氣烙鐵功率是以電烙鐵的發熱功率來衡量的,例如最高功率70W的燃氣烙鐵指的是相當於電烙鐵70W發熱能力。常用燃氣烙鐵的功率為最低30W到最高180W之間可調,溫度為210-550攝氏度之間可調。

歷史以及用途

1.歷史由來

簡易燃氣烙鐵 簡易燃氣烙鐵

用粗一點的單股銅線,將前端砸成尖狀,處理乾淨後在火上燒熱作焊烙鐵用,這是電烙鐵普及前或在戶外焊接時人們經常使用的方法。電烙鐵早已普及,但仍然有著電力的局限性,給戶外焊接工作帶來諸多不便,在二三十年前,簡易燃氣烙鐵應運而生。作為烙鐵工具的一個領域,燃氣烙鐵有著不可比擬的優勢:不受使用地點和空間的限制,可以在洞穴,高空,野外,隧道等地域,不用連線線路,在一分鐘內開始工作,快捷方便。此外,燃氣烙鐵焊接無靜電,適用各種電路線路的焊接工作。

2.用途

用途 用途

鑒於燃氣烙鐵的工作原理以及無線便攜的特性,其能為焊接工作尤其是戶外焊接帶來不少方便。並在常規焊接用途之外,部分高檔烙鐵還可以作為噴火筆,熱刀,熱風筆功用。以下為部分用途

汽車、卡車及航空器維修
水電工程修繕
珠寶、眼鏡業維修
鬆弛修繕金屬螺絲套件
電器、電機控制箱維修
IC板焊接維修
熱縮套管熱收縮加工
實驗室加熱研究
高級美工工具
其他用途

質量工藝

1.烙鐵頭工藝簡析

燃氣烙鐵的烙鐵頭呈空心圓柱或圓錐狀,一般情況下就是這支烙鐵的燃燒室部分,合格的烙鐵頭內部要有對觸媒物質的承載結構,否則觸媒會從烙鐵頭內脫落。所以擰下烙鐵頭,往裡看去,如果能夠完全看到這個烙鐵頭內壁,則表明此燃氣烙鐵並無觸媒,屬於明火直接加熱。這種情況一對烙鐵頭壽命無益,二無法改變烙鐵功率(溫度),三戶外容易熄火,所以此類烙鐵大多已被市場所淘汰,但是仍未絕跡。

烙鐵頭了解兩個方面:用材和內部觸媒結構。

用材:高質烙鐵的烙鐵頭用材會充分考慮熱傳導以及抗磨損氧化等問題,往往在基礎材質銅之外鍍有其他金屬。觸媒:觸媒用量決定烙鐵頭無明火燃燒的壽命,用量及結構共同影響烙鐵功率的可調範圍。中高檔燃氣烙鐵功率可調,並在可調範圍內可以保持任意恆定功率工作。

此外中高檔燃氣烙鐵可以用其他功能頭替代烙鐵頭而作其他功用,如噴火筆,熱刀,熱風筆。達到一支多用目的。

2.出氣結構工藝簡析

出氣結構主要功能是控制流量和過濾氣體雜質。

控制流量:涉及到導氣部件和通道構造。一般烙鐵機身都會附有輪盤調節出氣量大小,使烙鐵在範圍內某一流量強度燃燒,也就是相當於調整功率。出氣構造合理,部件精密,出氣流量就穩定,燃燒強度以及溫度功率也就穩定。劣質烙鐵在燃燒過程中,正置倒置晃動都會嚴重影響出氣流量的穩定,妨礙使用和安全。

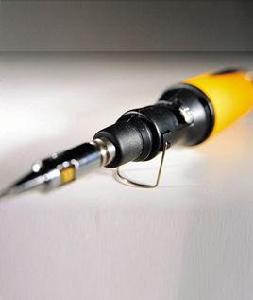

燃氣烙鐵 燃氣烙鐵

過濾雜質:用氣比用電多了一個通道問題,有氣體通道就會有堵得可能。大多堵塞問題都發生在工具的“調壓元件”中,該類部件在出口端一般是一個非常小的孔洞,氣體從進口端進入,進入調壓部件,最後從孔洞噴出。此類部件一般含有過濾雜質的功能,保證氣體雜質不會堵塞到出氣孔,這也是各種燃氣烙鐵品牌質量的分水嶺。

3.隔熱結構簡析

燃氣烙鐵機身部分和燃燒室部分要有明顯分離結構,避免傳導過多熱量到出氣結構,這倒不是安全顧慮,而是會影響到內部調壓元件,致使出氣流量不穩定。燃氣烙鐵關於安全方面的顧慮參考“五-3”

4.注重售後

購買產品要注意廠家的售後承諾,保修的產品質量都差不了。這一點問清楚了就可以放心購買使用。這裡注意,零售商不給承諾保修不代表廠家不給保修,零售商承諾保3個月可能廠家承諾保修一年。有時候零售商怕麻煩。這裡需要我們從網上找找廠家的相關售後服務內容。

使用方法

燃氣烙鐵的焊接 燃氣烙鐵的焊接

1.為烙鐵充氣,一般使用市售打火機氣成分丁烷

2.打開通氣開關,調整出氣流量到適中

3.點火,燃燒室發光發熱而無明火,表明已開始正常燃燒

4.預熱10秒即可進行焊接工作。

注意事項

1.使用習慣:

* 燃氣烙鐵預熱速度快於電烙鐵,燃氣烙鐵燃燒室中的觸媒是消耗品,要避免長時間空燒。 這一點要注意和電烙鐵的區別

2.應知技巧:

一般情況下,燃燒著的燃氣烙鐵,出氣流量開的越大,聲音越大,燃燒強度越高,溫度越高,功率越大。如果流量輪盤已經開到最大,但是烙鐵頭溫度還是覺得不夠用於焊接(戶外低溫環境下),怎么辦?一些高檔烙鐵會提供給用戶將“出氣流量的上限”繼續調高的方法,知道這一點對我們有很大幫助。

3.氣體安全:

燃氣烙鐵所用燃氣一般指的是丁烷成分氣體,三-3提到一個安全問題,這裡給予解釋。

提到燃氣烙鐵的安全問題,這裡就得先說說打火機的問題,因為打火機是很常用的,大家好理解。

打火機使用的氣體成分:

主成分是丁烷-C4H8。另外還有一些丙烷、丙烯、丁烷、丁烯、非可燃物殘留等等,這些都是都是提純丁烷時不可避免的殘留物,我們以丁烷成分的比例來計算打火機氣的純度。為什麼打火機必須以丁烷來充氣,其它氣體不可以嗎?相對於其它可燃氣,丁烷沸點較高為-0.5攝氏度,較之其他氣體最容易液化,舉個例子,氣體液化兩個條件一個是溫度降低到了氣體的沸點之下,那么氣體就會放熱並轉化為液態,另一條件就是將氣體壓縮在一個封閉容器,不斷壓縮氣體給予壓力,讓氣體放熱轉化成液態,其中氣體沸點越高,這種氣體就越喜歡膨脹,要壓縮它回到液態所需要的壓力就越大,氣體給容器內壁的壓力就越大,所需安全條件就得越高。舉個例子,形象理解一下,丁烷-0.5攝氏度的沸點,意思就是如果室溫零下一度,我們不壓縮丁烷氣,它就是液態,如果室溫是零度,我們稍微給一點壓力它就能轉化成液態。另外再想像一下家用液化氣罐,所用氣體成分為主要是烯烴混合物,沸點很低,“很喜歡膨脹”,我們就得用鋼瓶才能耐得住,不讓他膨脹成氣體。根據以上原理分析氣體為什麼會炸,就是因為溫度升高提高了氣體的膨脹能力,封閉容器受不了氣體這種“壓迫”,粉身碎骨而已。

以上通讀一遍,就明白對於傳統塑膠氣箱的打火機為什麼選用丁烷為主成分了。也可以想像一下沸點零度左右的氣體是否那么“喜歡膨脹”,大概多大的壓力能把它壓回到液態。一個薄薄的打火機都能壓得住丁烷,厚實的烙鐵氣箱就更沒有問題了。針對電烙鐵的漏電隱患,燃氣烙鐵更加安全。

4.氣體純度:關於氣體丁烷的純度,建議使用純度高一些的以降低堵塞幾率,運動員航天員不吃地溝油飯菜不喝三聚氰胺牛奶,都是吃特供的,這到不是怕一頓兩頓吃出病,而是想降低他們大腦血管的堵塞幾率,活的更久,效能更高。同樣道理,燃氣烙鐵並非就必須得用很純的丁烷氣,而是為了更不容易堵塞,更有效能。

5.儲藏及保養

* 避塵避潮儲藏 避塵避潮是為了保護觸媒物質,有些烙鐵配有蓋子,不用時候記得蓋上。這點對提高烙鐵頭使用壽命極其重要。

其他儲藏和保養的方式和電烙鐵相通。

前沿技術

獨立氣箱結構 獨立氣箱結構

隨著燃氣烙鐵的普及,其使用價值不斷提高。最初的燃氣烙鐵由只能做烙鐵焊接工作,而可作噴火筆,熱風筆和熱刀等多用途。續航時間由一支烙鐵滿沖持續使用半個小時,到可以持續使用三四個小時,由當初的手動打火到的電子打火,由不能改變功率到的功率可調。其生產工藝也在不斷的提高--用材,結構,核心技術元件,安全性能,美觀度,人性化細節等等。

1.氣箱結構

如右圖所示,以獨立氣罐填充方式為烙鐵提供燃氣,可以提高烙鐵對燃氣雜質的過濾能力,另外,多備用幾個獨立氣罐,可以在緊急情況下省去了充氣的時間。

敞開式烙鐵頭燃燒室 敞開式烙鐵頭燃燒室

2.燃燒室結構(散熱問題)

為了利於熱傳導,一般燃氣烙鐵燃燒室在烙鐵頭部,如右圖一款烙鐵頭側窗敞開式的燃氣烙鐵。開放式側窗利於進氧燃燒,同時又帶來一個問題,就是熱空氣釋放。在這種情況下,遇到空間狹隘的操作區域,就容易造成相鄰元件受熱,大多數情況下這個問題對整個焊接工作包括被焊接物影響不大,但是不排除一些耐不得熱的焊接工作。此外,敞開式側窗烙鐵的點火以及燃燒受風力因素影響較大。

上述問題是燃氣烙鐵這類工具都會有的問題,是它的特性。由工作原理決定的。如果妥善降低這個問題的影響呢?

如下圖,在烙鐵頭部可以看到燃燒室被半封閉起來,這項設計明顯降低戶外風力因素對燃燒的干擾,保證燃燒的穩定性,其側窗朝向結構也區別於敞開式側窗對外直接釋放熱量,大大降低烙鐵頭熱釋放對焊接工作的影響。

燃氣烙鐵 燃氣烙鐵
半封閉燃燒室 半封閉燃燒室
