原理
熱式流量開關是利用探頭溫度變化產生差值的原理設計的。在探頭內置一個發熱感測器及兩個感熱感測器，並與介質接觸。熱式流量開關工作時，發熱感測器發出恆定的熱量，當管道內沒有介質流動時，感熱感測器接收到的熱量是一個恆定值，當有介質流動時，感熱感測器所接收到的熱量將隨介質的流速變化而變化，感熱感測器將這溫差信號轉化成電信號，在流速達到某設定點時，熱式流量開關輸出開關量信號。
熱式流量開關具有沒有可移動部件、非常低流量下可以開關、承受高壓力、可用於不同通稱直徑管道等優點，部分熱式流量開關還具有模擬顯示流量的功能。
套用指南
熱式流量開關可用於監控管道內流體流速大小、斷流監測或防止泵的空轉。熱式流量開關廣泛套用於各行業需要對管道內流體流速監控或在液體流量故障時保護重要設備的場合，如保護水泵、監控潤滑油迴路、製冷和加熱迴路、監控管道破裂、監控泄露等場合。
熱式流量開關分類

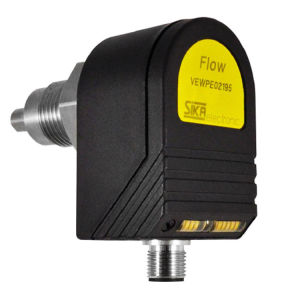

經濟型熱式流量開關
產品介紹：
熱式流量開關VEW用於監控液流沒有達到特定流量。VE監控器是依據量熱計式原理工作的。德國SIKA 熱式流量開關VEW系列它沒有可移動部件，甚至液流攜帶固體也可以被監控到。這種監控器結實，使用不複雜並很可靠。VE監控器提供一種可靠並不昂貴方式，保護您的裝置和機器免受高昂的損壞。
產品特點：
沒有可移動部件
非常低流量下可以開關
承受高壓力
可用於不同的通稱直徑管道
技術參數：
溫度梯度 ：4℃/s
最大壓力 ：200bar
介質溫度 ：-20…+85℃
接口 ：1/2"BSP外螺紋
防護等級 ：IP67
顯示 ：6LEDs:1紅=報警2黃=開關點3-6綠=流量
感測器殼 ：與介質接觸部分：不繡鋼1.4571；不與介質接觸部分：鍍鎳銅，PA66
接線 ：4針感測插頭M12×1根據IEC947-5-2

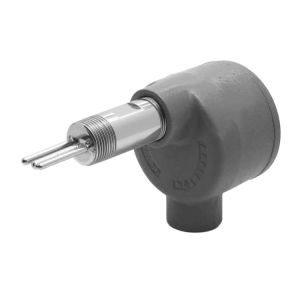

隔爆型熱式流量開關
產品介紹：
隔爆型熱式流量開關超低流速也可被檢測到，可調範圍達300:1，該裝置適用於任何液體，氣體和泥漿。隔爆型熱式流量開關一體化操作原則確保可靠性以及對非常粘稠液體的重複操作。
隔爆型熱式流量開關對於單點和雙點開關點十分可靠，該裝置易於檢測流量，液位或溫度。繼電器輸出，提供多種繼電器類型和觸點電容。分體安裝也可實現。
產品特點：
無可移動部件
316L不鏽鋼感測器
溫度可達900F
壓力可達10,000PSIG
現場編程可測流量、液位、溫度
防爆雙點報警可選
小量程檢測
螺紋,法蘭連線,可伸縮探頭
進口合金耐腐蝕
可靠性高性價比高
技術參數：
感測器探頭
探頭材質：標準316L不鏽鋼探頭
工作溫度：標準-46℃~+177℃
工作壓力：標準真空到275Bar
反應時間：3S以上（受介質、溫度、報警值等影響）
精 度 ：±0.5%
過程連線：3/4"MNPT,1"MNPT,1-1/4"MNPT,1-1/2"MNPT,2"MNPT
探針長度：30~2000mm
電氣部分
防爆認證：UL/CSARatedtoClass1,Div.1&2,Group
B,C,D;ClassII,Div.1&2,GroupE,F,G;Class
III.FMOption
工作溫度：-46℃~+65℃
供電電壓：標準90-135VAC
繼電器輸出：標準SPDT3A
電氣連線：1"FNPT

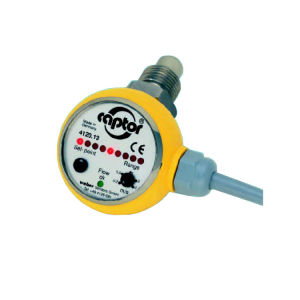

液體插入式熱式流量開關
產品介紹：
熱式流量開關的工作原理與眾不同，採用傳熱學原理設計，在低流量時也能保持較高精度。液體插入式熱式流量開關是一款結構緊湊、牢固、可靠性高、能長時間穩定運行的流量感測器，它的工作原理與眾不同，採用傳熱學原理設計，在低流量時也能保持較高精度。液體插入式熱式流量開關廣泛套用於提煉淨化廠，海水脫鹽廠，汽車工業，鋼鐵工業，鐵路技術，食品處理，發電廠及其它工業部門。
產品特點：
體積小，精度高．結構緊湊
簡單的實際流速讀數顯示
簡單而準確的設定點調準
透明的可視玻璃蓋避免了非預期調整
技術參數：
測量範圍：0-2cm/s-0-300cm/s,連續可調上接adujst1
流速300cm/s ：6×1：2，25L/min.8×1：5，1L/min.12×1：14，1L/min.18×1,5:31,8L/min
介質溫度：-20℃到+80℃
壓力：上達30帕
回響時間：2s-10s,按照調定範圍
線性偏差：＜5%
重複能力：＜2%
滯後：近似10%
溫度偏差：＜0.3%/K

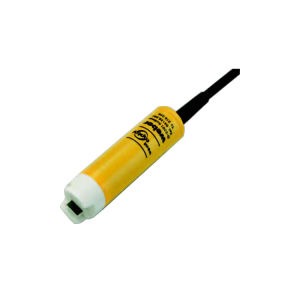

氣體插入式熱式流量開關
產品介紹：
氣體插入式熱式流量開關是以先進的量熱學技術為基礎的。兩個陶瓷的感測器探針之一被輕微地加熱，而另一個相同的感測器探針則跟蹤介質的溫度。被加熱的探針與流動成比例地冷卻下來，這樣一來，兩個探針之間的溫差與流動速度有關。這個溫差被電子化地測量下來，並且轉換成所需要的電子開關信號。這個熱量規則允許連續可靠的信號為了開關延時而產生，在流動洶湧的條件下也不影響。在初始起動期間，插入式流量開關可以不管實際流動狀況如何，指示短時期的流動值，排除了對附加電路邏輯的需要。
產品特點：
結構緊湊
可重複報警
設定點可調
溫度獨立(處理)
套用廣泛
技術參數：
開關範圍：可調從1m/s到10m/s
設定點 ：大約3m/s
轉換滯後：≤30%
覆蓋時間：大約90s
介質溫度：-20℃到70℃（-4°F到160°F）
溫度偏差：〈0.5%/K
安裝：自帶的法欄固定或PG21
環境溫度：-20℃到70℃（-4°F到160°F）
電氣連線：2米3*0.5mm2的模製油皮電纜
保護標準：+-IP64
重量：130克

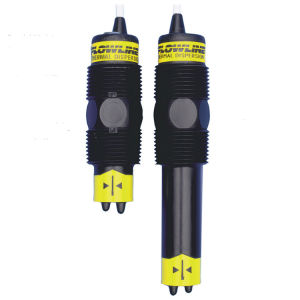

氟萊熱式流量開關
產品介紹：
氟萊熱式流量開關是通用型流量開關提供液體和氣體感測器兩種不同配置，採用1路1A繼電器輸出，能可靠地對相對潔淨且無覆蓋層的介質進行低流量或無流量探測。適用液體介質包括水和醋酸。流量感測器有聚丙烯（PP）-Ryton®和聚偏氟乙烯（PVDF）兩種材料可選；短款適用於1/2”至1-1/2”管道，長款適用於2”及以上管道。如用於低流量報警，則對於液體，流量開關設定值可在0.04至3fps間選擇；對於氣體，可在1至90fps間選擇。該流量感測器最適合溫度相對恆定的套用場合。
產品特點：
採用聚丙烯-Ryton®或PVDF材料的感測器，適用
於惡劣環境以及腐蝕性液體和氣體
設定值可調整，LED顯示流量或無流量狀態
通過電源接線極性可控制60VA繼電器常開或常閉
感測器堅固結實，不會因超量程流速而損壞
技術參數：
設定點範圍：0.012—0.91m/s
出廠設定點：0.06m/s
重複性 ：在設定點的正負0.5%
設定點的漂移：在設定點的正負0.5%
比重：>0.8
粘度範圍：1—300厘泊
反應時間：1—10s
繼電器等級：1A@120VAC/VDC
開關量輸出：可選擇NO/NC
耐溫：0—60度
耐壓：10bar(25度)
探頭材料：PP/PVDF
防護等級：IP65
安裝螺紋：3/4”NPT&G
電纜：標準2.5米
標定：現場旋鈕標定
認證：CE
