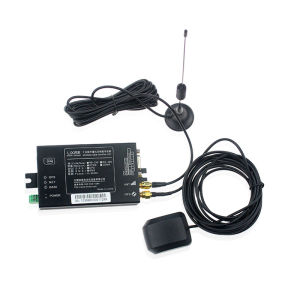

無線數據傳輸器無線數據傳輸器（Wirelessdatatransmitter）是專門用於將串口數據轉換為IP數據或將IP數據轉換為串口數據通過無線通信網路進行傳送的無線終端設備。支持電信、移動、聯通三大運營商的無線網路，設備為用戶提供TCP透明無線遠距離數據傳輸或者UDP透明無線遠距離數據傳輸的功能。
簡介
無線數據傳輸器基於ARM平台、嵌入式作業系統，內置工業級模組，可在惡劣環境下使用，工作溫度適用範圍可達－40℃~+85℃。LXI780G提供標準RS232串列接口，可以快速與PLC、工控機、儀器、儀表、RTU等設備相連，通過CDMA網路將與無線數據傳輸器相連的設備數據傳輸到Internet上的一台主機上，實現數據遠程透明傳輸，與此同時可將前端設備所處地的GPS位置信息上報至主機上，實現設備的定位。無線數據採集器具有定位、無線數據通信及數據處理能力，外形小巧，堅固耐用，穩定可靠，安裝方便，可廣泛套用於建築、交通等行業。特別適合塔吊監控、重型機械管理，也可用於計程車運營管理，運輸車輛、特種車輛、車輛租賃管理及相關的租賃等領域。
無線數據採集器其工作原理：通過GPRS無線網路將用戶設備數據傳輸到上網的主機上，實現數據遠程透明數據傳輸。它內嵌了GPRS單元，集成了TCP/IP協定，全透明傳輸，永遠線上，自動重連。可以直接與各種需要遠程無線通信的用戶設備通過串口連線，如智慧型儀器、儀表，PLC、DCS，數據終端、RTU，觸控螢幕、工控機等設備，同時能與組態軟體、人機界面、觸控螢幕、測控終端等工控產品實現自由協定、MODBUS協定的組態，可廣泛套用於工業遠程數據通信、無線測控、GPRS實時數據傳輸等諸多場合，為工業測控領域提供了簡單、可靠、低成本的遠距離無線通信方案。
性能參數
參數名稱 參數 備註
網路類型 CDMA移動站類型 CLASSB
CDMA多時隙類型 CLASS10
頻段 GSM850/900/1800/1900MHz
CDMA網路
傳輸速率 下行： 最大：85.6Kbps
上行： 最大：42.8Kbps
編碼方式 CS-1、CS-2、CS-3、CS-4
SIM卡電壓 3V、1.8V
天線接口 50Ω/SMA（母頭）
串口電平類型RS-232標準電平
串口電平類型RS-232標準電平
串口接口型號DB9
串口波特率 300～115200bps 支持標準波特率
適配電源 DC：+6V～36V
功耗 工作：最大380mA（TBD）
待機：≤80mA（TBD）
空閒：≤80mA（TBD）
掉電：≤60mA（TBD）
工作溫度 -25℃～+70℃
儲存溫度 -40℃～+80℃
濕度範圍 0－95% 非冷凝
軟體功能
●TCP/UDP透明數據傳輸；支持多種工作模式。心跳包技術，用戶無需了解複雜的TCP/IP、PPP等協定。●支持虛擬數據專用網（APN/VPDN）
●支持數據中心動態域名和IP位址訪問
●支持DNS動態獲取，防止DNS伺服器異常導致的設備當機。
●支持雙數據中心備份
●使用華為工業級CDMA模組，內嵌可靠協定棧
●智慧型防掉線，支持線上檢測，線上維持，掉線自動重撥，確保設備永遠線上。
●支持RSA，RC4加密算法
●支持虛擬值守VWM（VirtualManWatch）功能，確保系統穩定可靠
●支持多數據中心同時接受數據
●支持簡訊、語音、數據等喚醒方式以及逾時斷開網路連線。
●支持短訊息備份及告警。
●支持數據中心虛擬串口功能，無縫銜接現有上位機軟體
●多重軟硬體可靠設計，複合式看門狗技術，使設備安全運行（TBD）
●支持數據中心動態域名或IP位址訪問
●支持APN虛擬專網業務
●支持永遠線上、空閒下線，空閒掉電，振鈴下線，簡訊下線和數據中心命令下
●6V～36V寬範圍供電
●具有人性化的連線時機可控功能，更節約流量
●支持本地和遠程圖形化界面配置與維護
●支持簡訊配置與維護等多種線上方式
●多重軟硬體看門狗
●數據包傳輸狀態報告。
●標準的AT命令界面
●可以用做普通撥號MODEM
●支持telnet功能。
●支持遠程配置，遠程控制
●通過串口軟體升級
●同時支持LINUX、UNIX和WINDOWS作業系統
●支持GPS定位數據上報和查詢功能，數據導入google地圖即可實現衛星地圖精確定位
產品特性
1.三層系統保護：在原來兩級（軟體保護+CPU內置看門狗保護，外置硬體看門狗保護）系統保護的基礎上，增加一級系統監測保護SWP（SystemWatchProtect），徹底解決了業內”假線上”，”假當機”，”當機”等疑難問題。
2.高速處理CPU：採用高速ARM9的工業級CPU，可以更加高速地處理各種協定數據轉換，規避因CPU處理速度慢而導致的數據重傳和丟失等問題
3.DNS自動獲取：自動獲取DNS，不再需要人工配置輸入DNS，規避了因為選擇的DNS伺服器異常，導致DTU設備當機的嚴重現象！
4.完善的協定棧：新系統載入了完善的TCP/IP協定棧，採用了完善的TCP/IP協定棧，網路通信性能優異。
5.EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用，系統穩定可靠。
6.支持多中心：客戶數據可以同時往客戶指定的監控中心傳送，最大支持傳送中心達256個
典型套用
通過無線數據傳輸模組可以讓遠端的用戶設備和管理中心的電腦進行透明數據通信。透明數據通信：

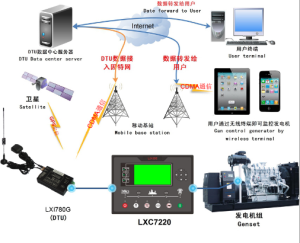

無線數據採集器的套用1.電力監控
2.油田監測
3.遠程抄表
4.路燈監控
5.環境監測
6.氣象監測
7.水利監測
8.熱網監測
9.電錶監測
10.機房監控
11.交通指示
12.煤炭監控
13.地震監測
14.車輛誘導
15.供水監控
16.高速公路監測
17.噪聲實時監控
18.環保重點污染源監控
19.供水管網實時傳輸監控
20.電力配網自動化遙控系統
21.各類國內外帶串口或485接口的PLC，RTU實現無線數據傳輸
22.工業場合的無線遙控遙測；
23.RS485有線網路改造為無線網路；
24.工廠監控改造項目，隨時增加監控點；
25.西門子PLC之間的無線通信實例；
26.台達PLC之間的無線通信實例；
27.觸控螢幕與PLC的無線PPI通信實例；
28.組態軟體與PLC的無線PPI通信實例。
