無線串口伺服器

無線串口伺服器232.485轉WIFI有兩種類型拓撲形式:基礎網(Infra)和自組網(Adhoc)。

無線串口伺服器概要

無線串口伺服器在國外的已開發國家早已經都普級化的在使用了,不管是家用還在商用或在軍工級使用。無線串口伺服器

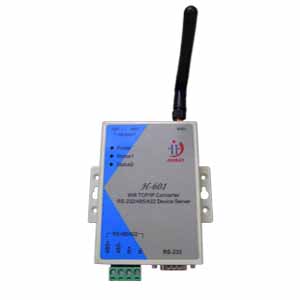

232.485轉WIFI232.485轉WIFI
(232.485轉WIFI) 目前用的還是比較少的,因為現在階段的技術和成本都不是太好控制。為什麼已開發國家使用的這么廣泛呢?一,是因為別人的技術領先於我們,在我們的有線網線還沒有普及時他們的無線網路都已線開發的比成熟了。二,因為技術成熟所以慢慢的成本就會降下來,只能成本降了下來才可以廣泛的使用。針對目前的這種情況深圳的九漢科技為此做了個市場調研,總結出為什麼232、485轉WIFI在國內不能普及的原因。於20010年九漢推出了無線串口伺服器(232/485轉WIFI)的串口設備 H-601。基於技術和成本現階段基本上已經解決了,目前最要的是要使H-601能夠廣泛的套用到各種工業領域,也解決布線的困難。 然後專研於WIFI的開發。前後經過三個階段的調試,最終完成了這一項目。正常模式

無線串口伺服器有兩種類型拓撲形式:基礎網(infra)和自組網(Adhoc), 無線網路的拓撲形式,先看下兩種組網方式:
1:STA站點,每一個連線到無線網路中的終端(如筆記本電腦、PDA 及其它可以聯網的用戶設備)都可稱為一個站點
A. 基於 AP 組建的基礎無線網路(Infra):Infra:也稱為基礎網,是由 AP 創建,眾多 STA 加入所組成的無線網路,這種類型的網 絡的特點是 AP 是整個網路的中心,網路中所有的通信都通過 AP 來轉發完成.
B. 基於自組網的無線網路(Adhoc):Adhoc:也稱為自組網,是僅由兩個及以上 STA 自己組成,網路中不存在 AP,這種類型的網路是一種鬆散的結構,網路中所有的 STA 都可以直接通信.
2: AP,也就是無線接入點,是一個無線網路的創建者,是網路的中心節點。一般家庭或辦公室使用的無線路由器就一個 AP。

安全模式

2. 無線串口伺服器(232/485轉WIFI)H-601 支持通過指定信道號的方式來進行快速聯網。在通常的無線聯網過程中,會首先 對當前的所有信道自動進行一次掃描,來搜尋準備連線的目的 AP 創建的(或 Adhoc)網路。 本模組提供了設定工作信道的參數,在已知目的網路所在信道的條件下,可以直接指定模組 的工作信道,從而達到加快聯網速度.
3. 地址綁定:本模組支持在聯網過程中綁定目的網路 BSSID 地址的功能。根據 802.11 協定規定,不同 的無線網路可以具有相同的網路名稱(也就是 SSID/ESSID),但是 必 須 對 應 一 個 唯 一 的 BSSID 地址。非法入侵者可以通過建立具有相同的 SSID/ESSID 的無線網路的方法,使得網路中的 STA 聯接到非法的 AP 上,從而造成網路的泄密。通過 BSSID 地址綁定的方式,可以防止 STA 接入到非法的網路,從而提高無線網路的安全性
4. 安全模式:本模組支持多種無線網路加密方式,能充分保證用戶數據的安全傳輸,包括:WEP64/WEP128/ TKIP/CCMP(AES) WEP/WPA-PSK/WPA2-PSK
1. 無線漫遊:無線串口伺服器(232/485轉WIFI)支持基於 802.11 協定的無線漫遊功能。無線漫遊指的是為了擴大一個無線網路的 覆蓋範圍,由多個 AP 共同創建一個具有相同的 SSID/ESSID 的無線網路,每個 AP 用來覆蓋 不同的區域,接入到該網路的 STA 可以根據所處位置的不同選擇一個最近(即信號最強)的 AP 來接入,而且隨著 STA 的移動自動的在不同的 AP 之間切換。
5. 參數配置:
1. 基於無線連線,使用配置管理程式。
2. 基於串口連線,使用 Windows 下的超級終端程式
3. 基於網路連線,使用 IE 瀏覽器程式

4. 基於串口連線,使用配置管理程式、使用方法

1.常用的H-601 加入基礎網測試
2.首先打開 “串口調試助手”選擇對應的電腦COM口 如:本機COM2口,選擇波特率115200,在傳送中 填入 +++ 選擇傳送後會返回+OK。說明已經建立連線。如右圖所示:
3.斷開 “串口調試助手”在WIFI 配置管理程式中選擇打開對應的COM2口.
4.啟動 WIFI 配置管理程式,選擇對應的COM2口,在"設定"里選擇相應的波特率(模組默認是115200)然後點擊 搜尋模組 如下圖,搜尋成功!(也可以不用選擇COM口和波特率直接點“搜尋模組”這樣也可以搜到但時間要長一點)採用以上方式對模組搜尋成功後便可以對模組進行相關配置
5.參數設定:根據您的所在無線網路的無線路由器(AP)設定參數修改模組設定中的參數,包括網路名稱、加密方式、密鑰等),給模組添加 IP 地址相關參數。修改工作模式設定時,選中“啟用自動工作模式” ,並設定您需要自動創建的連線的參數,參數修改完成後如右圖所示,點擊“提交修改” ,並在彈出的對話框中選擇“立刻復位”重啟。技術參數 無線參數:支持IEEE802.11b/g無線標準 支持頻率範圍:2.412~2.484 GHz 支持兩種無線網路類型:基礎網(Infra)和自組網(Adhoc)支持多種安全認證機制:WEP64/WEP128/ TKIP/CCMP(AES) WEP/WPA-PSK/WPA2-PSK 支持快速聯網 支持無線漫遊 支持多種網路協定: TCP/UDP/ICMP/DHCP/DNS/HTTP 支持自動和命令兩種工作模式支持串口透明傳輸模式 支持AT+控制指令集 支持多種參數配置方式: 串口/WEB伺服器/無線連線 硬體參數:接口類型:RS-232,RS-485,RS-422 DR9和工業4位接線端子接口速率:1200~115200 bps 工作電壓:DC 9--36V 工作電流:330mA (typical) 存儲溫度:-40~+85 ℃ 工作溫度 0~75 ℃ 外形尺寸:100×69×22 ㎜ 環保認證:RoHS 軟體部分:網路類型:Infra/Adhoc 安全機制:WEP/WPA-PSK/WPA2-PSK 加密類型 WEP64/WEP128/TKIP/CCMP(AES) 工作模式 自動/命令 網路協定:TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP 最大Socket連線 15 TCP連線:最大連線數:8 最大Client數:8 最大Server數:3~4 本端Server最大接入Client數:4 UDP連線 最大連線數5~6 最高傳輸速率 115.2Kbytes (TCP)

套用領域

無線感測器 醫院銀行排除機 智慧型家居控制 礦井數據採集 軌道智慧型交通 無線刷卡 電站數據傳輸系統金融
支付網路 無線POS 機 無線電錶數據採集 工業設備無線聯網 PLC控制等。
