火焰探測器

火焰探測器

火焰探測器是以擴散火焰燃燒的光照強度和火焰的閃爍頻率的一種火災探測器。

工作原理

火焰探測器(flame detector)是探測在物質燃燒時,產生煙霧和放出熱量的同時,也產生可見的或大氣中沒有的不可見的光輻射。

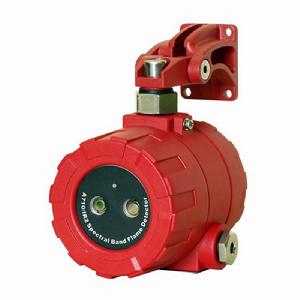

雙紅外探測器
火焰探測器又稱感光式火災探測器,它是用於回響火災的光特性,即探測火焰燃燒的光照強度和火焰的閃爍頻率的一種火災探測器。
根據火焰的光特性,目前使用的火焰探測器有三種:一種是對火焰中波長較短的紫外光輻射敏感的紫外探測器;另一種是對火焰中波長較長的紅外光輻射敏感的紅外探測器;第三種是同時探測火焰中波長較短的紫外線和波長較長的紅外線的紫外/紅外混合探測器。
具體根據探測波段可分為:單紫外、單紅外、雙紅外、三重紅外、紅外/紫外、附加視頻等火焰探測器。
根據防爆類型可分為:隔爆型、本安型。

感測器類型:

對於火焰燃燒中產生的0.185~0.260微米波長的紫外線,可採用一種固態物質作為敏感元件,如碳化矽或硝酸鋁,也可使用一種充氣管作為敏感元件,如蓋革一彌勒管。
對於火焰中產生的2.5~3微米波長的紅外線,可採用硫化鋁材料的感測器,對於火焰產生的4.4~4.6微米波長的紅外線可採用硒化鉛材料或鉭酸鋁材料的感測器。根據不同燃料燃燒發射的光譜可選擇不同的感測器,三重紅外(IR3)套用較廣。

技術指標

防爆等級:CENEL EC EExdⅡ BT5 ;
靈敏度:0. 1m3的可燃性介質(汽油、柴油、航空煤油、乙醇、庚烷) ,靈敏度有 4 檔量程(15m/ 30m/ 45m/ 60m)可設定。
回響時間:2s ;
視角:水平 ——— 90°
垂直 ——— 90°;
供電:18~32V DC ;
功耗:200mA(正常工作時) ;
150mA(報警時) ;
自檢功能:自動和手動;
信號輸出:4~20mA DC;
繼電器觸點:報警 ——— 2A ,30V DC或 250V AC;
故障 ——— 2A ,30V DC 或250V AC;
電纜出口螺紋:標準 3/ 4″ (1″ = 25. 4mm) 14NPT螺紋;
工作溫度: - 40~70 ℃;
重量:3. 5kg ;6. 5kg (有不鏽鋼、鑄鋁材質) 。

優缺點:

光學火焰探測器
優點:回響速度快,探測距離遠,環境適應性好
缺點:價格高
其他類型
優點:可靠性高、成本低
缺點:反應速度慢、環境適應性差(室內、風、煙、霧、熱源等)
套用在民用、建築、工業

套用場合

石油和天然氣的勘探、生產、儲存與卸料,
海上鑽井---固定平台、浮動生產貯存於裝卸,
陸地鑽井---精煉廠、天然氣重裝站、管道,
石化產品---生產、儲存和運輸設施,油庫,化學品,
易燃材料儲存倉庫,汽車---製造、油漆噴霧房,
飛機---工業和軍事,炸藥和軍需品;
汽車---噴漆房
醫藥業
粉房等高風險工業染料的生產、儲存、運輸等。

火焰探測器的安裝要點

1.一般原則為將探測器安裝在該保護區域內最高的目標高度兩倍的地方。在探測器的有效範圍內,不能受到阻礙物的阻擋,其中包括玻璃等透明的材料和其他的隔離物,同時能夠涵蓋所有目標和需要保護的地區,而且方便定期維護。
2.探測器安裝時一般向下傾斜30-45°角,即能向下看又能向前看,同時又減低鏡面受到的污染的可能。應該對保護區內各可能發生的火災均保持直線入射,避免避免間接入射和反射。
3.為避免探測盲區,一般在對面的角落安裝另一隻火焰探測器,同時也能在其中一隻火焰探測器發生故障時提供備用。
前面幾點都是火焰探測器在安裝的時候一般要注意的,在這裡友情提醒,需要特別注意的是:在火焰探測器的錐形探測範圍內避免可能的錯誤經警報源。
