濕熱試驗箱

濕熱試驗箱

濕熱試驗箱是航空、汽車、家電、科研等領域必備的測試設備,用於測試和確定電工、電子及其他產品及材料進行高溫、低溫、濕熱度或恆定試驗的溫度環境變化後的參數及性能。

規格型號

列表一

容積(單位:L) 工作室尺寸(D*W*H)mm 外型尺寸(D*W*H)mm
LRHS -101 -LH 450 ×450×500 1200 ×1000×1650
LRHS-225 -LH 500 ×600×750 1300 ×1150×1900
LRHS-504 -LH 700 ×800×900 1450 ×1400×2100
LRHS-800 -LH 800 ×1000×1000 1550 ×1600×2250
LRHS-1000 -LH 1000 ×1000×1000 1850 ×1600×2250

列表二

型號規格 工作室尺寸(D*W*H)mm 外形尺寸(D*W*H)mm 溫度範圍
BJYSL-GDS-100 450×450×500 1150×1050×1750 A:-20℃~150℃ B:-40℃~150℃ C:-60℃~150℃
BJYSL-GDS-225 500×600×750 1200×1100×1900
BJYSL-GDS-500 700×800×900 1450×1400×2150
BJYSL-GDS-800 800×1000×1000 1500×1550×2200
BJYSL-GDS-010 1000×1000×1000 1720×1580×2280

功能介紹

具有定值溫度及斜率設定功能
具有保持、跳段、待機及兩組時間信號輸出功能
具有冷機/熱機啟動選擇功能
具有溫度顯示值修正功能
具有溫度感測體校正功能
具有壓縮機自動停開功能
具有預約起動/停止運轉功能
具有暫停記錄功能
具有停電記憶功能:當斷電後,程式數據記憶可保持6個月
具有定值溫度及斜率設定功能
具有保持、跳段、待機及兩組時間信號輸出功能

控制方式

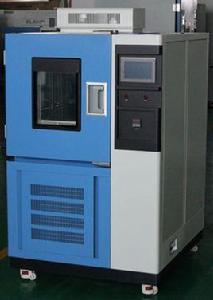

濕熱試驗箱 濕熱試驗箱

為了保證試驗箱對降溫速率和最低溫度的要求,本試驗箱的製冷系統採用進口壓縮機所組成的復疊式製冷系統,該製冷系統具有匹配合理、可靠性高、使用維護方便等優點,後製冷劑經截流閥絕熱膨脹做功,這時製冷劑溫度降低。最後製冷劑通過蒸發器等溫地從溫度較高的物體吸熱,使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的製冷系統的設計套用能量調節技術,一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對製冷系統的能耗及製冷量進行有效的調節,使製冷系統的運行費用下降到較為經濟的狀態。

安裝場地

地面平整,通風良好

設備周圍無強烈振動

設備周圍無強電磁場影響

設備周圍無易燃、易爆、腐蝕性物質和粉塵

設備周圍留有適當的使用及維護空間,

供電條件

電源要求:AC380V±10% 50±0.5Hz 三相五線制

預裝功率:總功率+2.0KW

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關,並且此開關必須是獨立供本設備使用(建議電源開關容量:32A)

環境條件

環境溫度:5℃~+30℃(24小時內平均溫度≤30℃)

環境濕度:≤85%RH

供水條件

採用純淨水、蒸餾水、去離子水。電阻率≥500Ω.m

濕熱特點

1.濕熱試驗箱最新最佳化設計,占地空間小,並採用大視窗觀察視窗,試驗產品狀態可視化更強。

2.採用進口品牌部件,質量可靠,整機兩年免費保修。

2.採用抽屜式大容量水箱,試驗時間長,並易拆卸清洗。

3.採用7″TFT真彩觸控螢幕,比其它屏更大,更直觀,操作更簡單,運行更穩定。

4.具有USB接口、R-232C通訊接口,下載數據曲線。

6.可通過網際網路遠距離監控機器運行情況,及遠程操控機器(選購)。

7.溫濕度試驗箱的水路配電盤分離,確保設備穩定可靠安全。

8.蒸發器採用水浸查漏方法,查漏直觀並徹底,確保設備的氣密性好,設備穩定運行。

9.採用模組化制冷機組,能確保製造質量,且維護替換非常方便。

10.可程式濕熱試驗箱可低溫連續有效運行1000小時不結霜,溫度不回升。

11.多項安全保護措施,故障報警顯示及故障原因和排除方法功能顯示

產品用途

濕熱試驗箱適用於電工、電子、儀器儀表及其它產品、零部件及材料在高低溫交變濕熱環境下貯存、運輸、使用時的適應性試驗; 是各類電子、電工、電器、塑膠等原材料和器件進行耐寒、耐熱、耐濕、耐乾性試驗及品管工程的可靠性測試設備; 特別適用於光纖、LCD、晶體、電感、PCB、電池、電腦、手機等產品的耐高溫、耐低溫、耐潮濕循環試驗。

符合標準

本產品符合G82423.22—87Nb,GB2423.34—86,GJBl50.9-86等國家標準。

箱體結構

溫濕度控制器 溫濕度控制器

濕熱試驗箱採用進口溫濕度控制器(如右圖所示),箱體採用數控工具機加工成型,造型美觀大方,操作簡便。箱體內膽採用進口高級不鏽鋼(SUS304)鏡面板,箱體外膽採用A3鋼板噴塑,增加了外觀質感和潔淨度。

補水箱置於控制箱體右下部,並有缺水自動保護.。

大型觀測視窗附照明燈保持箱內明亮,且利用發熱體內嵌式鋼化玻璃,隨時清晰的觀測箱內狀況。

水路系統管路電路系統則採用門式開啟,方便維護和檢修。

門與箱體之間採用雙層耐高溫之高張性密封條以確保測試區的密閉。

箱體左側配直徑50mm的測試孔,可供外接測試電源線或信號線使用。濕熱試驗箱底部採用高品質可固定式PU活動輪

參數列表

選型

型號 BJYSL-GD(J)S-100 BJYSL-GD(J)S-225 BJYSL-GD(J)S-500 BJYSL-GD(J)S-800 BJYSL-GD(J)S-010
工作室尺寸D×W×H 450×450×500 500×600×750 700×800×900 1000×800×1000 1000×1000×1000
外形尺寸D×W×H 1020×880×1580 1070×1030×1825 1370×1130×1975 1570×1230×2125 1570×1430×2125

性能指標

溫度範圍 A:-20℃~130℃ B:-40℃~130℃ C:-60℃~130℃ D:-70℃~130℃
濕度範圍 30~98% R·H
波動/均勻度 ≤±0.5℃ /±2℃
溫度偏差 +2%、-3%R·H
升溫時間 -20℃~100℃約35min、-40℃~100℃約45min、-70℃~100℃約55min
降溫時間 25℃~40℃約55min、25℃~60℃約65min、25℃~70℃約80min

溫濕度運行控制系統

控制器 進口LED數顯P、I、D +SSR·微電腦集成控制器
精度範圍 設定精度:溫度0.1℃,指示精度:溫度0.1℃,解析度:0.1%℃
溫濕度感測器 鉑鉑金電阻·PT100Ω
加熱系統 完全獨立系統,鎳鉻合金電加熱式加熱器
製冷系統 全封閉風冷單級壓縮製冷方式/原裝“泰康”/全封閉風冷複選壓縮製冷方式
循環系統 耐溫低噪音空調型電機,多葉式離心風輪
