濃縮設備

濃縮設備

濃縮設備適用於選礦廠的精礦和尾礦脫水處理,廣泛用於冶金、化工、煤炭、非金屬選礦、環保等行業。 高效濃縮設備實際上並不是單純的沉降設備,而是結合泥漿層過濾特性的一種新型脫水設備。

基本信息

特點

濃縮設備特點是:(1)添加絮凝劑增大沉降固體顆粒的粒徑,從而加快沉降速度;(2)裝設傾斜板縮短礦粒沉降距離,增加沉降面積;(3)發揮泥漿沉積濃相層的絮凝、過濾、壓縮和提高處理量的作用;(4)配備有完整的自控設施。

濃縮設備(高效濃縮設備)一般主要由濃縮池、粑架、傳動裝置、粑架提升裝置、給料裝置、卸料裝置和信號安全裝置等組成。濃縮設備(高效濃縮設備)工作的主要特點是在待濃縮的礦漿中添加一定量的絮凝劑,使礦漿中的礦粒形成絮團,加快其沉降速度,進而達到提高濃縮效率的目的。

套用範圍

濃縮設備(高效濃縮設備)廣泛套用於冶金、礦山、煤炭、化工、建材、環保等部門礦泥、廢水、廢渣的處理,對提高回水利用率和底流輸送濃度以及保護環境具有重要意義。

主要分類

中心傳動式

中心傳動式濃縮機,主要用於選礦過程中濕選精礦的脫水處理系,作脫水第一階段—濃縮之用。一般設定於精選與過濾設備之間,有時也用作精選之前脫水,同時在化學工業和選煤廠也可用來進行脫水作業。
中心傳動式濃縮機性能特點:
1、採用減速機與蝸輪傳動,傳遞力矩大,效率高,並設有扭矩保護裝置,使用安全;
2、負荷過大時,水下刮泥系統可手動(或電動)進行提升,再逐步下降,逐層颳去污泥;
3、集泥坑帶有小刮板攪動刮泥,排泥徹底,不堵塞。
中心傳動式濃縮機一般主要由濃縮池、粑架、傳動裝置、粑架提升裝置、給料裝置、卸料裝置和信號安全裝置等組成。

中心傳動式濃縮機工作的主要特點是在待濃縮的礦漿中添加一定量的絮凝劑,使礦漿中的礦粒形成絮團,加快其沉降速度,進而達到提高濃縮效率的目的。
中心傳動濃縮機主要為中小型規格,並且主要以引進為主;目前,隨著科學技術的發展,套用規模的擴大,多種型號、規格、技術先進的中心傳動濃縮機相繼問世。

該濃縮機使用液壓馬達通過齒輪驅動帶外圈的迴轉支承,從而驅動傳動軸使耙架鏇轉。迴轉支承內圈使用高強度的螺栓固定在傳動箱體內的軸承座上,所以通常因扭矩過大而產生偏離攪拌中心的現象不會出現,這種雙驅傳動方式比蝸輪副傳動降低了使用成本及運行過程中的故障率。主傳動齒輪和迴轉支承材質均採用軸承鋼,質量穩定可靠。由於採用液壓雙驅動,較易實現驅動同步,當濃縮機底部沉積的物料增厚,或是低流濃度增大時,耙架的工作阻力矩也隨之增大、液壓驅動的油路油壓進而也會增大。 液壓提耙裝置是通過液壓感測器來控制刮泥耙的升降,電控同時傳出聲光信號,使提耙信號的提取更為準確、可靠。該濃縮機將混合液直接給入到濃縮機壓縮區,將沉降與深層過濾相結合,在池的內部形成濾床層,後續給入的混合液中未絮凝的細小顆粒隨著水流上升,途徑濾床層時與濾床層的顆粒碰撞,其中顆粒的上升動能被損耗,與其他細小顆粒結合在一起在重力作用下沉降,即國外某些漿中所謂的“毯式沉降”,從而將固體顆粒與液體分離。

該機採用兩台蝸輪蝸桿減速機通過兩個齒輪,驅動帶內圈的迴轉支承,並通過轉籠使靶架鏇轉。該機的布料方式是採用下部深層布料,即使細粒混合物直接進入壓縮區的上部,此時稠密的顆粒之間的相互碰撞消減了它們的能量,使細顆粒下降而不能上浮,從而提高了底流的濃度,獲得了潔淨的溢流水;根據雙向水平切向螺鏇入料水力學設計,把礦漿分成兩股流量相等但迴轉方向相反的漿體流,給料動能由於兩股漿體流相交而被消耗,使攪動消失。將絮凝狀的礦漿給入下部,會形成一定厚度的絮團過濾層,它可對上升水流攜帶的細粒物料進行有效的過濾。並且濃縮機的壓力感測器直接與主傳動裝置的蝸桿相接觸,當濃縮機底部沉澱的物料增厚,或是底流濃度增大時,耙架的工作阻力矩也將隨之增大,驅動裝置的蝸桿副將此壓力距傳輸到壓力感測器,提升裝置通過電控箱驅動提升裝置將把耙架提起,就達到了自動提耙的目的。當耙架被提到一定高度,耙架的阻力距減少到允許值以下的時候,則停止提耙,耙架就停留在該高度上運轉,此時經過耙齒的刮動,將沉澱的泥漿向池中心集聚;隨著阻力距的逐步減少,通過自動控制使得耙架逐步的下降;若耙架在下降過程中受到的阻力距一直未超過允許值的時候,則耙架會一直下降到最低位置並連續工作。濃縮機靶架運轉時耙架總是連續運轉,不會受提耙過程的影響。例如國內著名的煙臺鑫海礦山機械的中心傳動濃縮機固體顆粒的絮凝能力強、自動控制系統靈活而被廣泛套用。

周邊傳動式

周邊傳動耙式濃縮機主要由耙架、槽架、中心支架、集電裝置、傳動裝置等組成,它的傳動裝置是把電動機的運動和動力傳遞給掛著靶子的桁架,使桁架在池子內圍繞中心均勻地鏇轉,並把濃縮產品靶向池底中心的排料口,而澄清的溢流水則從池子四周溢出,再由環形溢流槽排出。在中心支柱上裝有環形接點,沿環滑動的集電接點與耙架相連,將電流引入電機,使向電動機供電。周邊傳動整個傳動系統較為簡單、運行可靠、費用低,但是周邊傳動要有足夠的摩擦力,對於大直徑濃縮機,如果採用鋼驅動輪在鋼軌上驅動,它的摩擦力不夠,易出現打滑現象。普通濃縮機在鋼軌內側加了齒條,利用齒輪齒條傳遞力矩,但從現場使用情況來看,由於齒輪齒條的製造及安裝精度較低,易出現打齒現象,故而維護費用較高。另一種多點膠輪驅動是將膠輪直接與混凝土表面接觸,增大了接觸面的摩擦力,節省了鋼軌軌道及齒條,而且使其故障率降低並節省了維護費用,即使長時間不更換膠輪,效果仍然較好。例如國內著名的煙臺鑫海礦山機械產的周邊傳動式濃縮機正是運用此種原理製造,安全係數高,能耗低,濃縮效果好,被廣泛套用。

周邊傳動濃縮機的驅動動力是來自於周邊耙臂上的電機減速機驅動的齒輪,通過齒輪與池邊上的圓形齒條嚙合傳動,進而耙臂帶動耙架運動,由耙架上處於一定角度的刮泥板將池底高濃度污泥刮集到中心從而排走。為防止齒輪磨損,支撐齒輪耙臂的還有一個半徑略小於圓形齒條的道軌,隨著鏇轉的電機所需電源通過池中心滑環來傳遞,並起支撐作用

污泥濃縮式

污泥濃縮機主要是針對污泥濃度在1%,或濃度低於1%的污泥,提高其含固率,也就是污泥濃度,經污泥濃縮機濃縮後流出濃度在3%以上,便於後續的機械脫水,提高機械脫水的工作效率和使用效果。
污泥濃縮機,是一種中心傳動式連續或間歇式工作的濃縮和澄清設備。
污泥濃縮機主要用於冶金工業中高爐、連鑄、熱軋和水廠等水處理系統或用於煤炭、化工、建材和水源、污水處理等工業中一切含固料漿液的濃縮或淨化。也可用於濕式選礦作業中的精、尾礦礦漿濃縮脫水。

污泥濃縮機主要部件結構及特點:

濃縮機由濃縮池、特殊設計的大扭矩水型橋架、主傳機構、提升機構、渣耙等五部分組成。
1、主傳動機構主傳動機構是驅動耙架迴轉的系統,主要由電動機、擺線針輪減速器和主蝸輪副傳動組成,為了保證運轉中提升耙架的需要,蝸輪與豎軸間靠花鍵聯結,在進行正常工作的情況下,豎軸可以自由上下做軸向運動。
2、提升機構和扭矩測定開關保護裝置在運行中,如果濃縮機出現過載,提升機構可通過串動豎軸提起渣耙,以保證機械安全運轉。其主要結構由兩部分組成:特殊設計製造的扭矩測定開關、報警、控制裝置和執行機構。
污泥濃縮機一般主要由濃縮池、粑架、傳動裝置、粑架提升裝置、給料裝置、卸料裝置和信號安全裝置濃縮機在工作時,污泥濃縮機在池底中心有一個排出濃縮產品的卸料斗,池子商埠周邊設有環形溢流槽。

污泥濃縮機特點

在濃縮池中心安有一根豎軸由固定在桁架上的電動機經圓柱齒輪減速器、中間齒輪和蝸輪減速器帶動鏇轉。當豎軸鏇轉時,礦漿沿著桁架上的給礦槽流入池中心的受料筒,並向濃縮池的四周流動。濃縮機礦漿中的固體顆粒漸漸沉降到濃縮池的底部,並由粑架下面的刮板刮入池中心的卸料斗,用砂泵排出。上面澄清的水層從池上部的環形溢流槽流出

污泥濃縮機的工作原理

污泥濃縮機一般用作過濾之前的精礦或用作尾礦脫水。濃縮機、高效濃縮機適用於過濾之前的精礦濃縮或尾礦脫水,還可廣泛用於冶煉、煤炭、化工、建材及給水和污水處理等工業中含固料漿液的濃縮和淨化。

間歇式

間歇式濃縮機,用於選礦廠的精礦和尾礦脫水處理。

間歇式濃縮機一般主要由濃縮池、粑架、傳動裝置、粑架提升裝置、給料裝置、卸料裝置和信號安全裝置等組成。

間歇式濃縮機工作的主要特點是在待濃縮的礦漿中添加一定量的絮凝劑,使礦漿中的礦粒形成絮團,加快其沉降速度,進而達到提高濃縮效率的目的。

間歇式濃縮機特點:

1、添加絮凝劑增大沉降固體顆粒的粒徑,從而加快沉降速度;

2、裝設傾斜板縮短礦粒沉降距離,增加沉降面積;

3、發揮泥漿沉積濃相層的絮凝、過濾、壓縮和提高處理量的作用;

4、配備有完整的自控設施。

間歇式濃縮機廣泛套用於冶金、礦山、煤炭、化工、建材、環保等部門礦泥、廢水、廢渣的處理,對提高回水利用率和底流輸送濃度以及保護環境具有重要意義。

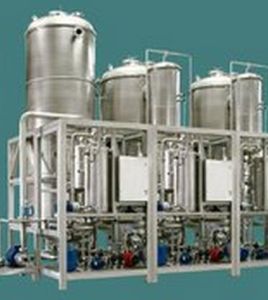

設備特點

1. 本設備具有占地面積小、製作精緻、配套齊全、操作方便等優點。特別適合於小批量、多品種的生產方式。

2. 本設備配備:真空泵、藥液泵、過濾器、受液槽、控制櫃等配套附屬檔案。設備分為蒸汽加熱和電加熱,設備購買後只需接上水、電或蒸汽後即可使用。

3. 設備功能齊全,適用於水提和醇提,能進行常壓和負壓提取並且可以回收揮髮油。配置真空轉換器及控制箱,操作方便,可實現常溫提取低溫濃縮;常溫提取常溫濃縮;低溫提取低溫濃縮等工藝要求。

4. 電加熱結構設計先進、高效、安全、加熱和降溫快捷、加熱均勻。罐上配有安全減壓裝置,確保使用安全。

5. 可以實現回流提取工藝,減少提取濃縮時間,節省溶媒。

6. 獨特的油水分離器設計,集真空轉換功能於一體,使油水分離效果更好。採用玻璃材質,便於觀察。
