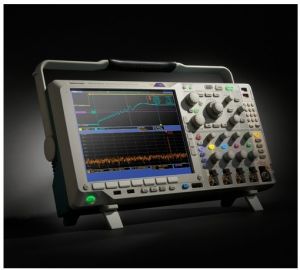

混合信號示波器

混合信號示波器

混合信號示波器,簡稱MSO(Mixed-signaloscilloscopes)。混合信號示波器這個稱呼沿襲了原HP(今Agilent)在1996年推出54645D時的說法,當時混合信號mcu正在興起,HP正是看好這個機會才推出了混合示波器,當時HP的宣傳是,首先它是一台示波器,其次還能添加邏輯分析功能。

基本性能

Dual-channel 100-MHz scope with 200 MSa/s

1 MB of memory per scope channel

16 logic timing channels with 400 MSa/s on 8 channels (2 MBmemory/ch)

200 MSa/s on 16 Channels (1 MB memory/ch)

介紹

Ideal for debugging 8- or 16-bit microcontroller systems

MEGA-Zoom technology for easy-to-use responsive deed memory

Simple easy-to-use controls

Powerful triggering

可是在之後的10年時間內只有Agilent一家在推MSO,別的示波器廠家似乎無動於衷,就是Agilent自己也只是從Mega-Zoom1進化到Mega-Zoom2。直到2006年Tektronix推出MSO4000,經過鋪天蓋地的宣傳,MSO才逐漸得到了重視,所有廠家的熱情似乎也被點燃。大家爭相推出新的型號,完整的低速串列協定的觸發和解碼功能也被引進,邏輯分析的功能得到了大大的加強。

主要的混合信號示波器 主要的混合信號示波器

目前除了傳統的示波器4強,一些新興的廠商也推出了MSO,比如國內的rigol,Owon,德國的Hameg,更有廠商推出了基於PC的MSO。這裡將市場上主流的MSO列舉出來,做個比較,以便大家在選購,使用的時候參考。

版本

Agilent MSO6000

作為MSO的鼻祖,Agilent在這個市場上獨舞了10年之久,這種情況在示波器史上也是非常罕見的。當然,在Agilent獨舞期間推出的MSO跟眼下流行的MSO在功能上還是有一些差距,尤其是邏輯分析能力和串列匯流排的觸發和解碼方面。但是Agilent在2004年推出的MSO6000幾乎一舉扭轉了人們對MSO的映像,除了6.3寸的螢幕顯得還有點不足以外,相對於採用MegaZoom 2技術的546xxD在性能方面做出了很大的改進,並將為人詬病的5462xD的200Msps採樣率一舉提升到2Gsps。

標配2 Mpts MegaZoom III深存儲器 可升級到8 Mpts

更新速率高達100k波形/秒、256級亮度的高解析度XGA顯示器

15 ps rms 觸發抖動

可快速回響的MegaZoom III深存儲器

16個在時間上與示波器通道相關聯的數字通道

在所有模擬通道和數字通道上均可進行碼型和混合信號觸發

用於Xilinx和Altera的FPGA動態探頭套用選件 Xilinx

用於Altera的FPGA動態探頭套用選件 Altera

I2C, SPI, CAN, LIN 和 USB觸發標準和提供的解碼選件

CAN、LIN和FlexRay自動串列 觸發和解碼選件

Agilent MSO7000

HP/Agilent的示波器一直給人一種笨重的感覺,2007年Agilent終於痛下決心,推出了輕盈的7000系列示波器,一舉改變了用戶對Agilent示波器的印象。當時7000系列的口號就是“博大精深”,此言不虛。7000基本上是6000的改良版本,除了顯著加大了存儲深度以外,就是外型的大變化,身材變得非常輕薄,但顯示屏卻高達12.1寸。頻寬方面只有350M/500M/1G 3個版本可選。

標準8 Mpts MegaZoom III深存儲器

具有256級灰度的12.1英寸XGA顯示屏,可以顯示微小的信號細節

業界最快的、高達每秒100000次波形更新速率,輕鬆顯示偶發事件

串列解碼包括:I2C、SPI、CAN、LIN、RS-232/UART和FlexRay

用於Xilinx和Altera設備的核心輔助FPGA調試

分段存儲

矢量信號分析軟體89601A

可在電腦上進行離線分析,以及查看先前採集到的數據

Agilent Infiniium8000

Inifiniium 8000是Agilent推出的一款高性能示波器,當然了價格不菲。由於採用了新一代 MegaZoom 技術,深存儲高達 128 Mpts,配上高清晰顯示屏,用戶可以輕易查看細微的異常信號,並對信號細節展開分析。基於Windows架構,內置豐富的套用分析軟體,可以進行眼圖,抖動測試,並能用作USB,乙太網的性能驗證和一致性測試。

1 Mpts標準存儲器深度,帶有128 Mpts選件 高達128 Mpts的選件

XGA彩色顯示屏,256個亮度級

可進行拖放測量的觸控螢幕

矢量信號分析選件

16個數字通道,與4個示波器通道在時間上關聯

在所有模擬和數字通道上的碼型和混合信號觸發

用於Xilinx和Altera的FPGA動態探頭軟體選件

數字匯流排活動的模擬圖表

I2C和SPI解碼選件

CAN串列解碼選件

USB和乙太網一致性測試軟體選件

開放式 Windows® XP Pro 作業系統

Tektronix MSO2000

Tek在08年發布了低端的MSO產品MSO2000,成為目前市場上價格最低的入門級混合信號示波器,體積也是本次對比中最小的。繼承了MSO4000的突出特性,提供Wave Inspector,便於查找和瀏覽長記錄信號。提供I2C, SPI, RS-232/422/485/UART, CAN, LIN的觸發和解碼以及搜尋。 標配每通道1M的存儲深度,但5k 波形/秒的刷新率為本次最低。

Tektronix MSO4000

就是這一系列的產品,點燃了業界對MSO的熱情。最大的創新是引入了Wave Inspector功能,具有Wave Inspector功能按鈕的前面板也成為4000的一個鮮明標誌。在提供10.4寸大螢幕顯示的同時,入深只有5.4寸。在最高5Gsps的採樣率下標配每通道10M的存儲深度。並將Tek在邏輯分析儀方面的MagniVu引入進來,提供高達16.5Gsps的採樣率,但在此模式下存儲深度只有10k。提供I2C, SPI, RS-232/422/485/UART, CAN, LIN的觸發和分析選件。具有200pS的毛刺檢測能力,以及低至60ps的數字通道偏斜。示波器則提供了完整的HDTV解決方案。

Yokogawa DLM2000

DLM2000是Yokogawa面向低端推出的一款MSO解決方案,外觀秉持了橫河的一貫特點。儘管定位低端,但DLM2000表現出了非常強悍的性能。最高125M的存儲深度為本次對比之最,並提供了不妥協的最高2.5Gsps的採樣率,以及20k 波形/秒的更新率。至於提供的頻寬限制也是非常豐富,多達14級,這可以讓用戶選擇最合適的本底噪聲。雖然最高頻寬只到500M,但依然配備了強大的分析功能,最多同時測量20個參數,並做出參數的直方圖,趨勢圖,FFT的分析長度高達250k。同時也是唯一一款在低端也給出了抖動測試能力的MSO,可作抖動直方圖。顯示插值上除了常見的正弦和線性插值外,還給出了pulse(脈衝)插值方式。

除了鮮明的外觀,DLM2000所提供的MSO方式也非常的奇特,是3 ch analog + 8-bit logic模式,通道4可以在一個模擬輸入和8個邏輯輸入之間任意切換。獨有的歷史記錄和回放功能,可以通過面板上的功能鍵快速實現,最多可錄取20k幀畫面,藉此用戶可以方便的實現長時間無人值守測試和發現罕有的不良現象。觸發功能除了常見的沿,寬度,狀態觸發並對其進行了加強,以及數字通道的I2C,SPI,UART,CAN,LIN觸發外,還提供了獨有的B trigger功能。由於具有最高達125M的存儲深度,在捕獲信號的搜尋方面也做出了加強,提供了標準的搜尋、放大功能,並在前面板設定了快捷鍵。

Yokogawa DL9000 MSO

DL9000 MSO系列是橫河的高端方案,基於其頂級的示波器DL9000系列,採用了ADSE引擎,獲得了良好的回響和運算速度。除了具備DLM2000的所有功能外,DL9000提供了更外豐富的觸發功能,分組波形顯示以及虛擬的AD,DA功能,增強的波形搜尋功能。當然了,DL9000可以做眼圖和模板測試。對於低速串列匯流排,不光可以觸發還能進行解碼。

8 LeCroy WaveSurfer MXs和 LeCroy WaveRunner MXi LeCroy 推出的MSO解決方案是採用外掛的邏輯通道選項,所以目前也只有LeCroy在超過2G頻寬的示波器上還提供MSO。WaveSurfer是基於Windows架構的,標配觸控螢幕,頻寬200M~1G的示波器。Wavesurfer的一個顯著特點是加入了WaveScan功能,可以便捷的搜尋捕獲到的信號,搜尋條件幾乎可以任意設定。由於標配觸控螢幕,很多以前要在前面板完成的操作,現在可以便捷的通過螢幕進行,比如快捷的配置採樣率,存儲深度。示波器通道標配10M的存儲深度,邏輯通道則是50M,另,邏輯通道支持最高2Gsps的採樣率,以及500M的頻寬。定位與中端的Wavesurfer有著LeCroy的典型血統,分析能力特別的強,運算能力也是非常強悍,甚至內嵌Matlab,無須切換到Matlab環境。

支持I2C, SPI, UART/RS-232, LIN, CAN的觸發和解碼。

標配12.5M,最大25M的存儲深度。低速串列觸發和解碼相對WaveSurfer增加了Flexray。WaveRunner的頻寬為400M~2G。但目前LeCroy已在其網站刪除了這款示波器的資料,繼而用基於第四代示波器平台的WaveRunner MXi-A代之。與MXi比起來在規格上並沒有太大變化,變化在於採用新的X-Stream™ II硬體結構,提高了採集和顯示速度;第四代示波器的鮮明特徵之一TriggerScan™偶發事件捕獲技術,改善了調試和分析功能;並採用Intel® Core™ 2 Duo處理器,據說與競爭對手的產品相比,在深存儲分析和串列數據解碼方面,速度提高了40-70%。

Hameg HMO3524

Hameg是測試巨擘R&S旗下的子公司,是一家獨立的側重於EMI測試的廠商,同RS一樣示波器並不是其強項,但去年Hameg還是推出了混合信號示波器,打破了以模擬示波器為主的局面。這款MSO的特點如下:

4GSa/s Real time, 350MHz bandwidth.

MSO (Mixed Signal Opt. HO3508) with 8 /16 logic channels

Vertical sensitivity 1mV...5V/div. (into 1MΩ/50Ω), Offset control ±0,2...±20V

12div. x-axis display range

Trigger modes: slope, video, pulsewidth, logic, delayed, event

FFT for spectral analysis

6 digit counter, Autoset, automeasurement, formula editor

6.5” TFT VGA display, DVI output

Link instruments MSO_9212

Link Instrument原是一家主要生產基於USB邏輯分析儀的廠商,在台灣的分部叫克拉克。USB邏輯分析儀有著非常好的性價比,但通常難與示波器進行很好的互動,所以Link與去年也發布了基於USB的混合信號示波器,以便解決這個問題。

MSO_9212帶有2個模擬示波器通道以及12個邏輯通道,單次最高採樣率1Gsps,模擬頻寬200MHz。每通道2M 樣點的存儲深度,觸發方式除了常見的沿,寬度(毛刺),電平外,還有脈衝計數和12b長的字以及SPI,I2C觸發方式,並支持SPI,I2C的解碼。FFT的頻譜分析頻寬高達500MHz。由於是基於USB的儀器,利用套用軟體可以非常方便的利用PC的大螢幕顯示器進行顯示。另外對於需要定製化軟體的用戶還提供了DLL和LabView驅動。

總結與評測

雖然示波器是一種非常普遍的儀器,但混合信號示波器卻並不普及,再加之示波器特有的複雜性,並非三言兩語就能概括完畢。除了基於PC的儀器在性能上比台式儀器有明顯差別外,4家示波器廠商的產品在性能上並沒有絕對的差距,區別在於大家各有側重。Agilent加強了6000/7000的波形更新率,並提供了USB匯流排的觸發和解碼功能。Tektronix大有後來居上之勢,標配了Wave Inspector功能,並率先推出了422/485觸發和解碼功能,在4000系列中更是提供了其高端邏輯分析儀的MagniVu功能,使得毛刺檢測能力大大加強。Yokogawa則保持了一貫在記錄儀上的優勢,配備了歷史記錄,回放功能,並加強了搜尋功能,分析能力也直追LeCroy。LeCroy則是突出了一貫的分析能力,外接的邏輯分析儀模組性能也是非常的強悍,幾乎提供了混合信號示波器中最強的性能,最多的通道,並是業界唯一一個在高頻寬示波器上也提供邏輯分析選項的廠商。

下表給出混合信號示波器主要參數的比較。由於廠商的資料各有側重,好多參數或指標均未明確給出,如果你關心的參數並未在對比表格中給出,請直接聯繫廠商,以獲取翔實可信的資料。需要說明的是對於廠商宣傳資料上給出的最大採樣率,最深存儲深度是有一定的條件限制的,比如最大的採樣率一般是在單次採樣模式,或者Interleaving模式下給出的。波形更新率也跟存儲深度以及示波器的設定密切相關,另,要區分最大觸發速率和實時波形更新率的概念。

主要技術參數對比1 主要技術參數對比1
主要技術參數2 主要技術參數2
