法蘭傳力接頭

一種法蘭傳力接頭，包括帶有法蘭聯結端的外伸縮套筒、內伸縮管，特徵是：外伸縮套筒與內伸縮管之間設定有環形密封圈，並通過帶有法蘭的壓蓋及螺母固緊，其環形密封圈的截面為梯形結構；外伸縮套筒、壓蓋與梯形密封圈的壓緊配合面均為斜面結構；限位螺栓穿過各法蘭上的通孔直接與外管道結合，並通過相應的螺母固緊。 一種雙法蘭傳力接頭，它包括帶有法蘭聯結端的外伸縮套筒（１），其一端穿裝在外伸縮套筒中、另一端也帶有法蘭聯結端的內伸縮管（４），其特徵在於： ａ、外伸縮套筒（１）與內伸縮管（４）之間設定有環形密封圈（２），並通過帶有法蘭的壓蓋（３）及螺母（６）固緊，其環形密封圈（２）的截面為梯形結構；

產品描述

一種法蘭傳力接頭，包括帶有法蘭聯結端的外伸縮套筒、內伸縮管，特徵是：外伸縮套筒與內伸縮管之間設定有環形密封圈，並通過帶有法蘭的壓蓋及螺母固緊，其環形密封圈的截面為梯形結構；外伸縮套筒、壓蓋與梯形密封圈的壓緊配合面均為斜面結構；限位螺栓穿過各法蘭上的通孔直接與外管道結合，並通過相應的螺母固緊。本接頭採用梯形密封圈，且外伸縮套筒、壓蓋與密封圈的配合接觸面均加工成相應的斜面，可根據介質壓力的不同通過壓緊螺栓做適當調整，改善了伸縮管道接頭的使用效果。特點是：既能保證良好的密封效果，又能及時調整密封狀況，拆卸方便，且能較好補償管線在一定範圍內的位移量；還可將軸向力傳遞給整個管道，對泵、閥門等起到保護作用

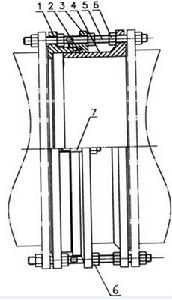

分解圖紙

　

一種雙法蘭傳力接頭，它包括帶有法蘭聯結端的外伸縮套筒（１），其一端穿裝在外伸縮套筒中、另一端也帶有法蘭聯結端的內伸縮管（４），其特徵在於： ａ、外伸縮套筒（１）與內伸縮管（４）之間設定有環形密封圈（２），並通過帶有法蘭的壓蓋（３）及螺母（６）固緊，其環形密封圈（２）的截面為梯形結構； ｂ、外伸縮套筒（１）、壓蓋（３）與梯形密封圈（２）的壓緊配合面均為斜面結構； ｃ、限位螺栓（５）穿過各法蘭上的通孔直接與外管道結合，並通過相應的螺母（６）固緊。
