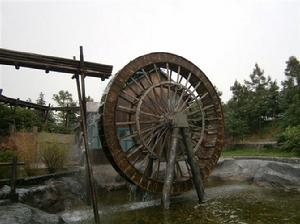

水轉翻車,即使用水流驅動水車輪鏇轉起來。因它利用的是自然界的力量,人力、畜力可以用作其它生產活動。古代多用作舂米生產,現多用作景觀。

水轉翻車

原文:水轉翻車其制與人踏翻車俱同,但於流水岸邊掘一狹塹,置車於內。車之踏軸外端作一豎輪,豎輪之旁架木立軸,置二臥輪。其上軸適與車頭豎輪輻支相間,乃擗水旁,激下輪既轉,則上輪隨撥車頭豎輪,而翻車隨轉,倒水上岸,此是臥輪之制。若作立軸當別置,水激立輪,其輪輻之末復作小輪,輻頭稍闊,以撥車頭豎輪,此立輪之法也。然亦當視其水勢隨宜用之。其日夜不止絕勝踏車。

解 釋

1.設定之法

水轉翻車的形制和人踏翻車相去無幾,只是運用的動力不同。
先在流水岸邊挖掘一道深窄的溝渠,將水車設定其中。將翻車的踏軸延伸,作一個豎輪(直立轉輪)。豎輪旁在另外搭木設軸,軸上作上下兩個臥輪(橫躺轉輪)。上臥輪和豎倫是車頭輪(幅支凸出於輪周,見左圖),且二者幅支相間咬合。又擗水衝激下臥輪。

2.運作之方

擗水衝激下臥輪,下輪既動,帶動上臥輪,再帶動和上臥輪幅支相間的豎輪,利用齒輪連動原理,利用齒輪連動原理,帶動置於一旁溝渠中的翻車,水便被運送岸上了。
又或者將下臥輪改作一獨立之車頭豎輪,使其幅支亦與上臥輪相間,再激水推動之,效果亦是相同。亦可將下臥輪改作推桿,由牲畜推轉。

3.便利之處

水轉翻車的最大好處為省力。因它利用的是自然界的力量,人力、畜力可以用作其它生產活動。且此法輸水灌溉可日夜不息,方便之處又在人踏翻車之上。
但是這個方法一旦水勢太強,容易使龍骨板破裂不堪使用。則筒車之方便處,又在水轉翻車之上。
