水泥發泡簡介

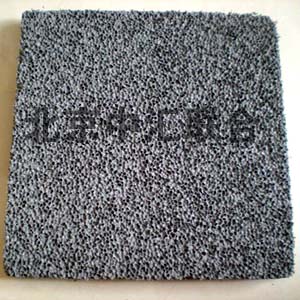

水泥發泡保溫板一、中匯發泡水泥簡介
發泡水泥屬於閉孔蜂窩狀無機隔熱材料，它突出的特點是在水泥內部形成大量封閉泡孔，使水泥材料輕質化、保溫隔熱化，同時這種蜂窩狀結構又使其還具備一定強度。由於研發的不斷深入，利用最新的水泥發泡技術已經可以生產出更低密度的發泡水泥產品，如北京中匯聯合新型材料有限公司的普通矽酸鹽水泥發泡保溫板，最低密度已達到150kg/立方米，導熱係數≤0.06w/(m·K)。可見，相較於加氣混凝土，發泡水泥擁有密度更低更輕質、導熱係數更小使之保溫隔熱性能更好，它可廣泛套用於各種新建民用及公用建築外牆、屋面及地下室頂等部位的保溫，也可用於既有建築的節能改造工程。
在材料選擇上，物理法水泥發泡技術多選擇氯氧鎂水泥、硫鋁酸鹽水泥，化學法水泥發泡技術則多選擇硫鋁酸鹽水泥、鐵鋁酸鹽水泥和普通矽酸鹽水泥等，北京中匯聯合公司新近研製的普通矽酸鹽水泥發泡技術，使其最終產品造價更低，使用壽命更長。
關於，分為物理髮泡劑和化學發泡劑：
（1）物理髮泡劑目前市場上有動物性與植物性2種，對於保溫行業來說，我們主張採用動物性，因為從性能上來說，動物性發泡劑具備氣孔獨立、強度高等特點，做出的發泡水泥具有容重輕，氣孔分布均勻、保溫性好、有一定的抗滲性、並具備良好的隔音性；而植物性發泡劑由於連續氣泡的特點，相對於動物性發泡劑來說做出的發泡水泥容重偏高，保溫性稍差，另在抗滲及隔音上均不及動物性發泡劑，但植物性發泡劑具有發泡量大，流動性好的優點，在地暖施工中較動物性發泡劑更易於操作。另外我們建議發泡劑生產廠家根據施工需要生產出不同特性的發泡劑。比如針對斜屋面我們推薦純動物性發泡劑，主要利用它流動性差，強度好的特點，而平屋面及地暖施工我們推薦使用混合性發泡劑，因為混合性發泡劑是在動物性的基礎上加入了一定的植物性成分，使發泡倍數增高，流動性增強，易於找平，更適合於地暖施工。總之，物理髮泡劑生產出的發泡水泥多適用於屋頂或地面保溫施工，不適合於外牆保溫施工。
（2）化學發泡劑目前市場上常見的有液態發泡劑，但缺乏固態發泡劑，而北京中匯聯合公司新近研製出粉末狀固態發泡劑填補這方面的空白。對於生產外保溫產品來說，液態發泡劑具有造價低，發泡量大，發泡率高等優勢，生產出的產品有良好的隔熱、隔音性能；而固態粉末狀發泡劑卻適用於工地現場施工，將粉料配比好，在工地現場加水攪拌後即會發泡，這就好比液態奶與奶粉的關係。總之，化學發泡劑生產出的發泡水泥適用面較廣，建築外牆、屋面及地下室頂等部位的保溫均可適用，還可用於防火隔離帶。
二、特點
北京中匯聯合生產的水泥發泡保溫板（也稱泡沫混凝土、矽酸鹽泡沫）保溫板是一種新型防火保溫節能無機材料，主要是以水泥、粉煤灰為主要原料，加入化學發泡劑、多功能助劑、特種纖維等材料，經複合、攪拌、發泡澆築成型後，養護而成。產品的突出特點是孔徑1~4mm，所有的孔徑大小均勻，並可根據客戶要求調整。該技術走在全國泡沫混凝土行業最前沿，我公司對該產品技術和配方擁有完全獨立的自主智慧財產權並申報國家專利，屬高新技術產品。
1、 保溫隔熱性能優異由於發泡水泥中含有大量封閉的氣孔，因此具有良好的熱工性能，即良好的保溫隔熱性能，密度等級在150-200kg/m3範圍的發泡水泥，導熱係數可控制在0.04~0.065w/(m·K)之間。
2、 密度小，重量輕發泡水泥的密度小，密度等級一般為200~400kg/m3，常用發泡水泥的密度等級為200~300 kg/m3，近年來，密度為 150 ~180kg/m3的超輕發泡水泥也在建築工程中獲得了套用。
3、 隔音、耐火發泡水泥屬多孔材料，因此它也是一種良好的隔音材料，在建築物的樓層和高速公路的隔音板、地下建築物的頂層等可採用該材料作為隔音層。發泡水泥是無機材料，遇火根本不會燃燒，從而具有良好的耐火性，在建築物上使用，可提高建築物的防火性能。
4、耐水抗凍板材閉孔率高，使水分無法侵入，達到耐水抗凍的功效。
5、使用壽命長用於牆體外保溫，採用普通矽酸鹽水泥發泡板，與基層牆體同質同材，工程壽命等同於建築物壽命。
6、環保綠色發泡水泥所需原料為水泥和發泡劑，發泡劑大都接近中性，不含苯、甲醛等有害物質，避免了環境污染和消防隱患。
7、施工方便只需使用水泥發泡機可實現自動化作業，可泵送實現垂直高度200米的遠距離輸送，工作量為150—300立方/工作日。
8、生產加工方便發泡水泥不但能在廠內生產成各種各樣的製品，而且還能現場施工，直接現澆成屋面、地面和牆體。
三、施工規範
建議採用32.5 R以上的普通矽酸鹽水泥，亦可用硫鋁酸鹽水泥等特種水泥，有侵蝕性介質作用時，應按設計要求選用。不推薦加入沙子等其他物質。基層處理上應該把雜物清理清掃乾淨並用水濕潤。撒水應注意的問題是水需要分布均勻，並且不要出現積水現象，這樣可有效的防止將來施工中的沉澱與塌陷現象。泡沫製取和使用中一般是泡沫混凝土所用的泡沫應該使用專用設備製取，其泡沫直徑應控制在0.5－2 mm 之間，且應有彈性，不易破碎。混凝土泡沫應隨製取隨使用，留置時間不宜大於20分鐘。在施工中還需要注意的一個問題就是當總厚度超過10cm 時，宜分層施工。平屋面採用結構找坡，坡度不應小於3%；採用材料找坡，坡度宜為2%；天溝、檐溝縱向找坡，坡度不應小於1%，溝底水落差不得超過150mm 。
由於水泥發泡稠度低，流動性大，斜屋面保溫厚度不易控制。為保證質量，斜屋面應採用預製混凝土板加現場發泡水泥現場澆注相結合的施工工藝。具體做法是：（1）預製泡沫混凝土板；（2）在屋面上澆注10－ 20 mm 發泡水泥，並鋪設預製的泡沫混凝土板。（3）對低洼不平處用泡沫混凝土找平。因預製泡沫混凝土板與現場發泡的混凝土系採用同一材料、同一工藝生產，二者熱膨脹係數完全相同，且能很好地結合，因而可保證屋面有較好的保溫性和整體性。
施工現場的氣溫不宜低於 3℃ ，同時施工完畢後，應進行保濕養護。通常在設計中對泡沫混凝土保溫層的厚度允許偏差為+10%、－5%。表面平整度為5mm 。
