水位報警器

水位報警器是指通過機械式或磁感應的方法來進行水位的報警,可以聲光報警器等或者磁性報警同時控制水泵等設備的啟動或停止,方法有多種,根據選用不同的產品而不同。

基本信息

方法

方法一

通過電子式水位開關(BZ1201或BZ2401)和搭配的水位控制器(BZ101、BZ102)來控制,搜尋電子式水位開關官方網站可找到更多資料,有動畫演示。 電子式水位開關原理是通過電子探頭對水位進行檢測,再由水位檢測專用晶片對檢測到的信號進行處理,當被測液體到達動作點時,輸出高或低電平信號,再配合水位控制器,輸出繼電器開關信號,或者直接供電給報警器,從而實現對液位的報警功能。電子式水位開關不需浮球和乾簧管,外部無機械動作,耐污耐用,不怕漂浮物影響,任意角度安裝,豎向安裝有一定的防波浪功能,這種方式較實用,耐污,壽命長,安全。

它有兩種報警方式:超低水位報警和超高水位報警。

方法二

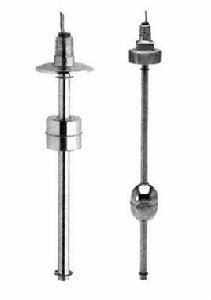

通過浮球開關進行水位報警。這種浮球有塑膠/不鏽鋼,通過內部帶有環形磁鐵浮球隨時水位的上下浮動來吸引桿子內部帶有乾簧管的磁簧開關,發出開關報警信號,可耐高溫、耐酸鹼腐蝕、廣泛套用到水處理、化工、家用電器、機器設備、電子行業。現以發展到法蘭安裝、絲口連線、電纜浮球閥、不鏽鋼電流浮球、塑膠浮球、KEY塑膠電纜浮球、接近開關、門磁開關、磁簧繼電器等等 。

分類

按尺寸

1.28*28*9.5;

2.24*24*9.5;

3.38*28*9.5;

4.38*42*15;

5.52*52*15;

6.45*86*15;

7.75*75*23;

8.125*125*23。

按材質

1.304;

2.316;

3.316。

按形狀

1.圓形;

2.圓柱形;

3.長方形 。

工作原理

當水位沒有到達設定的水位線時,電源1部分的電路處於斷路狀態,電磁鐵沒有磁性,接觸塊在彈簧彈力的作用下,與其上面的觸點接通,電路2處於斷路,指示燈及蜂鳴器無反應;當水位上升,上升到設定的水位線時,電源1部分的電路接通,電路中有電流,此時電磁鐵產生了磁性,把接觸塊吸下來,使右側的電源2組成的電路接通,紅燈亮、蜂鳴器發出聲音,告知人們水滿了,並通過反饋電路進行停止放水。 

優點

1.採用兩個串聯電路通過電磁繼電器的進行連線保證用電安全;

2.電路中除了使用指示燈外還加入了蜂鳴器作為報警器,使報警信號更明顯;

3.通過反饋電路實現水位自動控制 。
