簡介

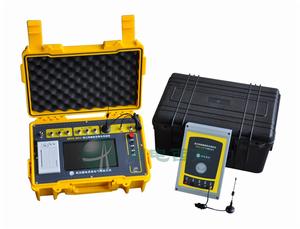

氧化鋅避雷器檢測儀
氧化鋅避雷器GDYZ-301 型氧化鋅避雷器帶電測試儀是我國最新開發的全功能測試儀器，是檢測氧化鋅避雷器運行中的各項交流電氣參數的專用儀器。
功能特點
● 超遠距離無線傳輸,無需現場接線。
● 640×480高亮彩色液晶圖文顯示、陽光下顯示清晰、高速熱敏印表機。
● 配備嵌入式工業級控制系統，1G存儲容量，windows作業系統。觸控螢幕操作方式，支持外掛鍵盤、滑鼠。
● 配套上層設備管理軟體，具備設備及歷史數據管理、查詢、比較、列表、報告列印等功能。兩個USB接口支持數據的導入、導出。
● 內嵌三維動畫演示,詳細介紹儀器操作流程及專用軟體使用方法,方便用戶掌握試驗方法和儀器的使用。
● 交、直流兩用型，內帶高能鋰離子電池，特別適合無電源場合。
● 真正意義上的三相同時測量。
● 特徵數據、波形同屏顯示。
● 多種電壓基準信號取樣方式：
1.有線方式：從PT端計量繞組取信號，數位訊號有線傳輸。
2.無線方式：從PT端計量繞組取信號，數位訊號無線傳輸，省去電纜長距離連線。
3.無電壓方式：不需要從PT端子取信號，採用軟體計算的方式找到電壓基準。
● 安全可靠，電壓通道採用隔離變換，避免PT二次側短路，減小信號失真。
● 帶電、停電、試驗室均可適用 ；
● 體積小，重量輕，便於攜帶。
技術參數
● 電源：220V、50Hz或內部電源。
● 參考電壓輸入範圍（電壓基準信號）：50Hz 、30V～100V。
測量參數：
● 泄漏電流全電流波形、基波有效值、峰值。
● 泄漏電流阻性分量基波有效值及3、5、7次有效值。
● 泄漏電流阻性分量峰值：正峰值Ir+、負峰值Ir-。
● 容性電流基波，全電壓、全電流之間的相角差。
● 運行（或試驗）電壓有效值。
避雷器功耗
● 測量準確度：
電流：全電流>100μA時： ±5%讀數±1個字；
電壓：基準電壓信號>30V時： ±2%讀數±1個字。
● 測量範圍：泄漏電流：100μA～10mA（峰值）；
電 壓：30～100V（有效值）。
外形尺寸：410×280×220 (mm)
重 量：11kg
電壓取樣方式為：電壓互感器（或試驗變壓器儀表繞組）的電壓信號經過帶保險絲的電壓測試線接入電壓通道，作為參考電壓信號。
電流取樣方式：電流通道為內置穿芯式小電流感測器取樣方式，信號失真小。
電源保護：電源插座內帶保險管，換保險管時將保險盒撬開即可。
