氣體繼動器

氣體繼動器所屬現代名詞之一，指的是可提高氣動執行機構動作速度的氣動放大機構，即氣動放大器。

科技名詞定義
中文名稱：氣體繼動器
英文名稱：volume booster定義：可提高氣動執行機構動作速度的氣動放大機構，即氣動放大器。百科名片

通常與氣動薄膜式或氣動活塞式執行機構配套使用；可有效解決當儀表遠距離傳送壓力信號，或執行機構氣室的容量很大時，由於傳遞時間滯後導致的執行機構回響時間長的問題，從而提高執行機構的回響特性。

工作原理簡介

在你設計的機器里有一個大氣缸，當控制系統給出信號後，雖然電信號瞬間就能傳遞到大氣缸的先導閥上，但由於大氣缸動作需要相當多的壓縮空氣，所以氣缸動作的很慢。這樣，因為氣路的問題，系統的回響速度就達不到設計要求。所以，為了提高氣路的回響速度，就需要給這個大氣缸配裝一個“繼動器”，它與一個氣動薄膜器成套使用，可以給這個大氣缸快速充氣，氣缸動作就遠比原來快了。

原理

氣體繼動器以力平衡原理工作。

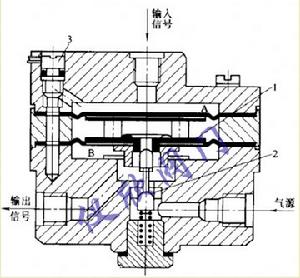

當由調節器或閥門定位器來的控制信號壓力輸入到氣室A時，在膜組件1上產生一個向下的推力，膜片組件1向下轉動，打開閥芯2。此時，氣源壓力由閥芯、閥座之間的間隙，流人到反饋氣室B，同時經由輸出端被送到執行機構。當膜片的上下兩側所產生的作用力相平稀時，輸入信號與輸出信號將保持一定的比例關係。 圖中的針形閥3用於改善繼動器的動特性，適用於不同容量的執行機構。當配用小尺寸的執行機構時，如果繼動器流量大，會使執行機構產生振盪，所以應使針形閥開度大一些，這樣可使閥芯開度變化緩慢一些，達到輸出穩定的目的。當繼動器與大尺寸執行機構相配時，為了得到足夠的動作速度，應讓針閥開度關小一些，這樣繼動器就可能輸出很大的流量。分類

氣動繼動器產品通常有:繼動器、中間繼動器、恆差器三種。

套用

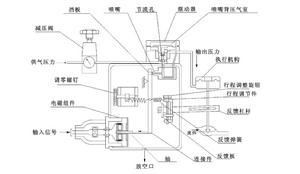

繼動器套用於儀表定位器中。
