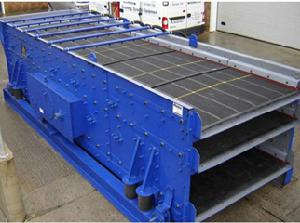

橢圓篩

250-850 250-850 250-850

簡介

橢圓篩是一種做橢圓運動軌跡的振動篩，具有高效、篩分精度高，適合範圍廣等優點。和同規格普通篩機相比，有

更大的處理量和更高的篩分效率。適用於冶金行業的溶劑、冷燒結礦篩分，礦山行業的礦石分級，煤炭行業的分級及脫水、脫介等作業。是現有大型振動篩及國外引進產品的理想替代產品。 TK橢圓振動篩被廣泛用於採石場、砂石料的篩分作業，也可供選煤、選礦、建材、建築、電力及化工等行業作產品的分級之用。

背景技術

振動篩在冶金、煤炭、建材、化工，特別是鋼鐵企業中，套用十分廣泛。以振動軌跡分類，常用的振動篩為直線振動篩和圓振動篩，直線振動篩其振動軌跡為直線；圓振動篩其振動軌跡為圓，圓振動篩篩孔不易為物料所堵塞（堵孔），所以篩分效率高，但必須有大的篩面傾角才能實現物料從入料口至出料口的輸送；直線軌跡振動篩有很強的輸送能力只需很小的篩面傾角或沒有傾角就可實現物料的輸送，但容易堵孔。
上世紀90年代中期開始流行的橢圓振動篩，兼有直線篩和圓振篩的優點。常用的橢圓振動篩為三軸傳動，.要求配用6根萬向軸.和一台同步器，但是，因其傳動系統體積大、結構複雜、造價高，不適用於20㎡以下的中小型振動篩。

性能特點

1、採用偏心塊作為振動源，結構簡單、可靠，維修方便。激振力大，篩分效率高。
2、零部件的標準化、模組化程度高，互換性、通用性好。 橢圓振動篩二十多種規格只有三個型號的振動器。通過調整偏心配重塊的數量便可輕鬆改變激振力，適應多種規格篩機。
3、側板與加強板、鋼管橫樑之間的連線全部採用振動篩專用高強度環槽鉚釘鉚接，鉚釘抗剪強度高，抗振動，永不動鉚，避免了焊接缺陷導致的側板開裂等事故。
4、最佳化設計的彈性元件，減小地基負荷，具有使用壽命長，過共振區平穩，噪音低等優點（可據使用情況選用“金屬螺旋彈簧”或“複合彈簧”）。
5、中間與兩邊同時漲緊的篩網漲緊結構、篩網減振橡膠條的設定使得篩網的有效使用壽命更長。
6、電機與激振器聯接採用撓性聯軸器，使力矩的傳動沒有軸向力的傳遞，從而使篩機的運行更加穩定。
7、低合金結構鋼板的採用（Q345C），使設備在-40℃的寒冷地區仍能保證其整體剛度。

工作原理

圓振動篩是以三軸塊偏心激振器為激振源，以橡膠支承彈簧為彈性元件，以篩箱激振器等為可動部分的篩分設備。其振動器的三根軸上裝有相等偏心質量、相同偏心半徑的配重塊。動力由電機經皮帶傳遞至主動軸，再經速比為1的齒輪進行傳動，使三根軸同速旋轉，從而產生激振力，使篩箱作強制連續的橢圓運動。物料以此運動為動力，在水平的篩面上沿圓周方向作不斷的拋擲運動，在拋起鬆散分層的同時向前運動，周而復始地完成粒度分級和向前輸送的過程。

篩分效果

篩機的質量指標主要是篩分能力[t/h]和篩分效率[%]。一般要求篩機的篩分效率不小於70%。與直線振動相比，根據已投產的橢圓振動篩的使用情況，在篩分能力相同的情況下，篩分效率可達90%以上。因為不堵篩孔可大幅度降低工作條件非常惡劣的篩面清理工作；並對整個工程項目中廠房高度和設備投入的造價將大幅降低。

技術參數

型號	篩網層數	篩孔尺寸 (mm)	配套功率 (KW)	振動頻率 (r/min)	處理能力 (m3/h)	重量 (t)
2TK1548	2	5-150	22	720-875	140-650	6.7
3TK1548	3	5-150	22	720-875	140-650	7.5
4TK1548	4	5-150	30	720-875	140-650	8.3
2TK1848	2	5-150	22	720-875	180-700	7.5
3TK1848	3	5-150	30	720-875	180-700	8.6
4TK1848	4	5-150	30	720-875	180-700	9.7
2TK1860	2	5-150	30	720-875	250-850	8.2
3TK1860	3	5-150	30	720-875	250-850	9.9
4TK1860	4	5-150	37	720-875	250-850	11.6
2TK2160	2	5-150	37	720-875	300-1000	10.5
3TK2160	3	5-150	37	720-875	300-1000	12.4
4TK2160	4	5-150	45	720-875	300-1000	14.3
2TK2460	2	5-150	37	720-875	350-1200	12.5
3TK2460	3	5-150	45	720-875	350-1200	14.7
4TK2460	4	5-150	45	720-875	350-1200	16.9
