用途
機櫃在各大機房都能看到各種款式的機櫃，隨著計算機產業的不斷突破，機櫃所體現的功能也越來越大。機櫃一般用在網路布線間，樓層配線間，中心機房，數據機房，控制中心，監控室，監控中心等。
結構
常見機櫃顏色有白色、黑色和灰色。（其中又分很多種類型，如橘紋、細沙紋等）；機櫃按材質來分，有鋁型材的機櫃、冷軋鋼板機櫃、熱軋鋼板機櫃；按照加工工藝來分，有九折型材機櫃和十六折型的機櫃等。
板材種類、塗層材料、加工工藝決定了機櫃的穩定性。一般它的長度規格有600,800mm，寬度規格有600,800,1000mm，高度規格是42U,36U,24U。早期所用的機櫃大都是用鑄件或角鋼經螺釘、鉚釘連線或焊接成機櫃框架，再加由薄鋼板製成的蓋板（門）而成。這種機櫃的體積大、笨重、外形簡陋，已被淘汰。隨著電晶體、積體電路的使用和各種元器件的超小型化，機櫃的結構也向小型化、積木化方向發展。機櫃已由過去的整面板結構發展成為具有一定尺寸系列的插箱、外掛程式結構。插箱、外掛程式的組裝排列方式分水平排列和垂直排列兩類。機櫃材料普遍採用薄鋼板、各種斷面形狀的鋼型材、鋁型材及各種工程塑膠等。機櫃的框架除用焊接、螺釘連線外，還採用粘接工藝。
機櫃按構件的承重、材料及其製造工藝的不同，可分為型材和薄板兩種基本結構。
①型材結構機櫃：有鋼型材機櫃和鋁型材機櫃兩種。鋼形材機櫃由異型無縫鋼管為立柱組成。這種機櫃的剛度和強度都很好，適用於重型設備。由鋁合金型材組成的鋁型材機櫃具有一定的剛度和強度，適用於一般或輕型設備。這種機櫃重量輕，加工量少，外形美觀，得到廣泛套用。
②薄板結構機櫃：整板式機櫃，其側板為一整塊鋼板彎折成形。這種機櫃剛度和強度均較好，適用於重型或一般設備。但因側板不可拆卸，使組裝、維修不方便。彎板立柱式機櫃的結構與型材機櫃相似，而立柱則由鋼板彎折而成。這種機櫃具有一定的剛度和強度，適用於一般設備。
根據需要機櫃還裝有機櫃附屬檔案。其主要附屬檔案有固定或可伸縮的導軌、鎖緊裝置、鉸鏈、走線槽、走線架和禁止梳形簧片等。
技術要求
(1)應具有良好的技術性能。機櫃應具有抗振動、抗衝擊、耐腐蝕、防塵、防水、防輻射等性能，以便保證設備穩定可靠地工作。
(2)應具有良好的使用性和安全防護設施，便於操作、安裝和維修，並能保證操作者安全。
(3)應便於生產、組裝、調試和包裝運輸。
(4)應合乎標準化、規格化、系列化的要求。
(5)造型美觀、適用、色彩協調。
分類
機櫃按功能分：防火防磁櫃，電源櫃、監控機櫃、禁止櫃、安全櫃、防水機櫃、保險柜、多媒體控制台、檔案櫃、、壁掛櫃
按適用範圍：戶外機櫃、室內機櫃、通信櫃、工業安全櫃、低壓配電櫃、電力櫃、伺服器機櫃
擴展分類：控制台、電腦機箱機櫃、不鏽鋼機箱、監控操作台、工具櫃、標準機櫃、網路機櫃
機櫃板材要求
1、機櫃板材：業內要求，標準的機櫃板材應選用優質冷軋鋼板，市面上很多機櫃並非冷軋鋼製成，而是用熱板甚至鐵板替代，容易生鏽變形，請仔細鑑別！
冷軋鋼板。冷軋鋼板是經過冷軋生成的鋼板，俗稱冷板。和熱軋鋼比較，冷軋鋼板厚度更加精確，而且表面光滑漂亮，同時還具有各種優越的性能，特別是加工性能方面。優質冷軋鋼板能確保機櫃長久韌性和承重性能。冷軋鋼板廣泛套用於汽車、冰櫃、洗衣機等家電以及產業設備、各種建築材料。冷板表面：冷軋鋼板表面光滑、漂亮，觸感平滑細膩，充滿韌性和鋼力，彰顯機櫃高貴品質！
2、關於板材厚度：業內一般要求：標準的機櫃板材厚度立柱2.0MM、側板及前後門1.2MM（行業對側板的要求是1.0MM以上，因側板不起承重作用，故板材可以稍微減薄以節約能源），固定托盤1.2MM。華安振普機櫃的立柱都在2.0MM厚，以確保機櫃承重（立柱起主要承重作用）。
友情提示：業內要求機櫃的板材厚度必須達標，厚度不達標將導致機櫃變形，影響機櫃的使用壽命和安全係數。機櫃主要是對設備起保護作用所以安全性能至關重要，請購買時一定要詢問板材厚度，仔細鑑別！

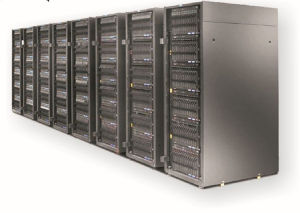

伺服器機櫃簡介
在IDC機房內，機櫃一般指的是伺服器機櫃。
為安裝伺服器、顯示器、UPS等19"標準設備及非19"標準的設備專用的機櫃，伺服器機櫃，用來組合安裝面板、外掛程式、插箱、電子元件、器件和機械零件與部件，使其構成一個整體的安裝箱。伺服器機櫃由框架和蓋板（門）組成，一般具有長方體的外形，落地放置。它為電子設備正常工作提供相適應的環境和安全防護。這是僅次於系統級的一級組裝。不具備封閉結構的機櫃稱為機架。
伺服器機櫃具有良好的技術性能。伺服器機櫃應具有抗振動、抗衝擊、耐腐蝕、防塵、防水、防輻射等性能，以便保證設備穩定可靠地工作。伺服器機櫃應具有良好的使用性和安全防護設施，便於操作、安裝和維修，並能保證操作者安全。
伺服器機櫃規格
伺服器機櫃在機櫃的深度、高度、承重等方面均有要求。高度有2.2米、2.0米、1.8米、1.6米、1.4米、1.2米、1米等高度；寬度為800mm、700mm或600mm三種；深度為800mm、900mm和1000mm三種。
可以配置：專用固定托盤、專用滑動托盤、電源支架、地腳輪、地腳釘、理線環、理線架、L支架、擴展橫樑等。主體框架、前後門、左右側門可以快速拆裝。
固定托盤：用於安裝各種設備，尺寸繁多，用途廣泛，有19"標準托盤、非標準固定托盤等。常規配置的固定托盤深度有440mm、480mm、580mm、620mm等規格。固定托盤的承重不小於50KG。
滑動托盤：用於安裝鍵盤及其他各種設備，可以方便地拉出和推回；19"標準滑動托盤適用於任何19"標準機櫃。常規配置的滑動托盤深度有400mm、480mm兩種規格。滑動托盤的承重不小於20KG。
配電單元：選配電源插座，適合於任何標準的電源插頭，配合19"安裝架，安裝方式靈活多樣。規格：6插口。參數：~220V，10Amp。
理線架：19"標準理線架。可配合任何一種TOPER系列機櫃使用。12孔理線架配合12口、24口、48口配線架使用效果最佳。
理線環：專用於TOPER1800系列和TOPERServer系列機櫃使用的理線裝置，安裝和拆卸非常方便，使用的數量和位置可以任意調整。
L支架：L支架可以配合機櫃使用，用於安裝機櫃中的19"標準設備，特別是重量較大的19"標準設備，如機架式伺服器等等。
盲板：盲板用於遮擋19"標準機櫃內的空餘位置等用途，有1U、2U......等多種規格。常規盲板為1U、2U兩種。
擴展橫樑：專用於TOPER1800系列和TOPERServer系列機櫃使用的裝置，用於擴展機櫃內的安裝空間之用。安裝和拆卸非常方便。同時也可以配合理線架、配電單元的安裝。形式靈活多樣。
安裝螺母（方螺母）：適用於任意一款TOPER系列機櫃，用於機櫃內的所有設備的安裝，包括機櫃的大部分配件的安裝。
鍵盤托架：用於安裝標準計算機鍵盤，可配合市面上所有規格的計算機鍵盤；可翻折90度。鍵盤托架必須配合滑動托盤使用。
調速風機單元：安裝於機櫃的頂部，可根據環境溫度和設備溫度調節風扇的轉速，有效地降低了機房的噪音。
調速方式：手動，無級調速。
機架式風機單元：高度為1U，可安裝在19"標準機櫃內的任意高度位置上，可根據機櫃內熱源酌情配置。
全網孔前門：機櫃前門全部為?3的圓孔，提高了機櫃的散熱性能和禁止性能。
高度可配合：2.0米機櫃、1.8米機櫃、1.6米機櫃。
網路機櫃囊括伺服器機櫃，也是用來組合安裝面板、外掛程式、插箱、電子元件、器件和機械零件與部件，使其構成一個整體的安裝箱。網路機櫃主要是布線工程上用的，存放路由器交換機顯示器配絲架等等的東西，工程上用的比較多.一般情況下：網路機櫃的深小於等於800mm，而伺服器機櫃的深大於等於800mm。網路機櫃應便於生產、組裝、調試和包裝運輸。伺服器機櫃應合乎標準化、規格化、系列化的要求。機櫃造型美觀、適用、色彩協調。

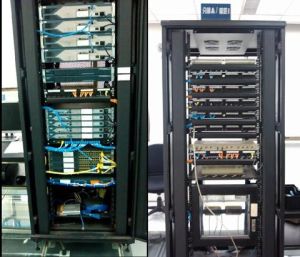

整理
1、前期準備
首先要通知用戶在不影響用戶正常工作的情況下進行整理機櫃。
然後根據網路的拓撲結構、現有的設備情況、用戶數量、用戶分組等多種因素勾畫出機櫃內部的線路走線圖和設備位置圖。
接下來準備好所需材料：網路跳線、標籤紙、各種型號的塑膠扎帶（勒死狗）。
2、整理機櫃
安裝機櫃：
需要自己動手做以下三件事：第一，使用隨機框帶的螺絲和螺母將固定架上緊；第二，將機櫃扳倒，把可以活動的輪子安上；第三，根據設備的位置在固定架上調整和添加擋板。
整理線路：
將網線分組，組數通常小於或等於機櫃後面理線架的個數。將所有設備的電源線綑紮在一起，將插頭從後面的通線孔插入後，通過一個單獨的理線架尋找各自的設備。
固定設備：
將機櫃中的擋板調整到合適的位置，使管理員能夠不開機櫃門就可以看到所有設備的運轉情況，同時根據設備的多少和大小適當地添加擋板。注意要在擋板間留出一定的空隙。將機櫃內所有用到的交換設備、路由設備按照預先畫好的圖放置好。
網線貼標：
所有網線連線好以後，需要對各網線進行標識，將準備好的即時貼纏繞到網線上，並用筆在其上加以標註（一般註明房間號或作什麼用途），要求標識要簡單易懂。對交叉網線可以通過使用不同顏色的即時貼與一般網線加以區分。如果設備太多，則要對設備進行分類編號，並對設備貼標。
3、後期工作
聯電測試：
當確認無誤後，接通電源，進行網路聯通測試，以保證用戶正常的工作——這是最重要的。
文檔更新：
對本次機櫃整理的內容進行文檔更新。重新畫設備布置圖和網線連線圖。在圖上要註明設備的編號和網線的標識，以備檢修查閱。最好能夠將用戶名也作為一項加入到圖示當中。最後註明日期和理線人。
理線工藝
機櫃整理中重要的一環就是機櫃理線，常見的理線工藝有三種：
瀑布造型
這是一種比較古老的布線造型，有時還能看到其蹤影。它採用了“花果山水簾洞”的藝術形象，從配線架的模組上直接將雙絞線垂盪下來，分布整齊時有一種很漂亮的層次感（每層24-48根雙絞線）。
這種造型的優點是節省理線人工，缺點則比較多，例如：安裝網路設備時容易破壞造型，甚至出現不易將網路設備安裝到位的現象；每根雙絞線的重量全部變成拉力，作用在模組的後側。如果在端接點之前沒有對雙絞線進行綁紮，那么這一拉力有可能會在數月、數年後將模組與雙絞線分離，引起斷線故障；萬一在該配線架中某一個模組需要重新端接，那維護人員只能探入“水簾”內進行施工，有時會身披數十根雙絞線，而且因雙向沒有光源，造成端接時看不清。
逆向理線
逆向理線是在配線架的模組端接完畢後，並通過測試後，再進行機櫃理線。其方法是從模組開始向機櫃外理線，同時橋架內也進行理線。這樣做的優點是理線在測試後，不會因某根雙絞線測試通不過而造成重新理線，而缺點是由於兩端（進線口和配線架）已經固定，在機房內的某一處必然會出現大量的亂線（一般在機櫃的底部）。
逆向理線一般為人工理線，憑藉肉眼和雙手完成理線。
逆向理線的優點是測試已經完成，不必擔心機櫃後側的線纜長度。而缺點是因為線纜的兩端已經固定，線纜之間會產生大量的交叉，要想理整齊十分費力，而且在兩個固定端之間必然有一處的雙絞線是散亂的，這一處往往在地板下（下進線時）或天花上（上進線時）。
正向理線
正向理線是在配線架端接前進行理線。它從機房的進線口開始，將線纜逐段整理，直到配線架的模組處為止。在理線後再進行端接和測試。
正向理線所要達到的目標是：自機房（或機房網路區）的進線口至配線機櫃的水平雙絞線以每個16/24/32/48口配線架為單位，形成一束束的水平雙絞線線束，每束線內所有的雙絞線全部平行（在短距離內的雙絞線平行所產生的線間串擾不會影響總體性能，因為橋架和電線管中鋪設著每根雙絞線的大部分，這部分是散放的，是不平行的），各線束之間全部平行；在機櫃內每束雙絞線順勢彎曲後鋪設到各配線架的後側，整個過程仍然保持線束內雙絞線全程平行。在每個模組後側從線束底部將該模組所對應的雙絞線抽出，核對無誤後固定在模組後的托線架上或穿入配線架的模組孔內。
正向理線的優點是可以保證機房內線纜在每點都整齊，且不會出現線纜交叉。而缺點是如果線纜本身在穿線時已經損壞，則測試通不過會造成重新理線。因此，正向理線的前提是對線纜和穿線的質量有足夠的把握。
正向理線的優點是在機房（主機房的網路區或弱電間）中自進線口至配線架之間全部整齊、平行，十分美觀。缺點是施工人員要對自己的施工質量有著充分的把握，只有在基本上不會重新端接的基礎上才能進行正向理線施工。
