橋架是一個支撐和放電纜的支架。橋架在工程上用的很普遍,只要鋪設電纜就要用橋架,電纜橋架作為布線工程的一個配套項目,目前尚無專門的規範指導,個生產廠家的規格程式缺乏通用性,因此,設計選型過程應根據弱電各個系統纜顯得類型、數量,合理選定適用的橋架。電纜橋架具有品種全、套用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外型美觀等特點。

基本信息

簡介

電纜橋架分為槽式、托盤式和梯架式、格線式等結構,由支架、托臂和安裝附屬檔案等組成。可以獨立架設,也可以敷設在各種建(構)築物和管廊支架上,體現結構簡單、造型美觀、配置靈活和維修方便等特點,全部零件均需進行鍍鋅處理,安裝在建築物外露天的橋架,如果是在鄰近海邊或屬於腐蝕區,則材質必須具有防腐、耐潮氣、附著力好,耐衝擊強度高的物性特點。

脹縮問題

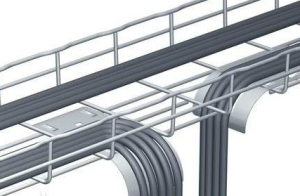

橋架橋架
由於環境溫度變化,鋼質電纜橋架會出現熱脹冷縮的現象。室外橋架受溫度影響較大例如環境最高溫度為40℃,最低溫度為-20℃,則電纜橋架的最大收縮量按下式求得:

Δt=11.2×10-6×60deg(度)×1000mm

由此得出結論:

溫差為60℃時,Δι=0.672mm/m

溫差為50℃時,Δι=0.560mm/m

溫差為40℃時,Δι=0.448mm/m

工程設計中直線段電纜橋架應考慮伸縮接頭,伸縮接頭的間距建議按以下取定:

當溫差為40℃時為50m;

當溫差為50℃時為40m;

接地

根據規範的有關規定,鍍鋅電纜橋架進行良好的接地。

(1)鍍鋅電纜橋架直接板每個固定螺栓接觸電阻

應小於0.005Ω,此時電纜橋架可作為接地幹線(噴粉電纜橋架不宜作接地幹線),每個電纜橋架的電阻值可按下式計算:

r=ρ·L/S

式中:ρ=15×10Ω-6/cm(20℃);

L=長度按100mm計算;

S=截面積cm2。

(2)梯架於托盤的單位電阻值見表2。

表2梯架於托盤的單位電阻值

(3)電纜槽的單位電阻值見表3

(4)當電纜橋架安裝連線程整體後,每根梯邊(或每個電纜槽)的電阻為:

R=L(r+1/3r’)

式中:

R--梯邊,即(電纜槽)全長總電阻(mΩ);

r--梯邊單位長度電阻(mΩ/m)

荷載特性

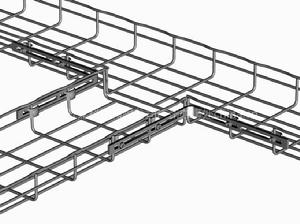

橋架橋架
1、電纜橋架的荷載

電纜橋架的荷載分為靜荷載、動荷載和附加荷載。

靜荷載是指敷設在電纜橋架內的電纜種類、根數、每根的外徑重量/單位長度,按電纜敷設的不同路由分別列表統計。

動荷載是指電纜橋架安裝和維護過程中施工維修人員的重量。對於輕型電纜橋架,一般不考慮動荷載,即不允許在橋架上站(行)人,如果需要考慮站人,則應將跨距適當縮小。附加荷載僅在室外是指冰雪、風和電磁力所形成的荷載,它與安裝場所的地區自然氣象條件和帶電體的性質有關,設計中應根據各種條件加以計算。

2、選用橋架的步驟

(1)確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。

橋架設計

橋架設計

(2)計算每層電纜的均布荷載(kN/m2),初步確定橋架的型號、規格。

(3)按最大的電纜總均布荷載值來驗算橋架強度。驗算式如下:

Q使用=q1+q2

式中:q1--電纜的均布荷載(各層的均布荷載中取最大值)(kN/

m2),均布荷載是托盤、梯架或電纜槽的荷載;

q2--考慮電纜敷設或檢修時,人的重量等效的均布荷載(kN/

m2),q2值的計算,人的重量一般按p=90kg計。

表示集中荷載和均布荷載的彎距如圖2

按最大彎距相等的條件折算:

式中:P--1人的荷載(kg)

ι--1個支撐點間距(若支點間距不等時取最大值)(m)

q2--1人的等效均布荷載(kg/m)

根據上述初步確定的橋架型號、規格及支點間距,查閱生產廠家的樣本資料,反覆核查間距和橋架型號,直至滿足負荷要求為止。

(4)撓度

撓度值如何取定,尚無明確的規定,在重負區顯然應考慮減小繞度,這意味著鋼材的用量會相應增加,因此,計算時只要充分利用鋼材的最大允許應力,並保證有足夠的安全係數,一般最大撓度與跨距(支撐點間距)之比取1/250~1/150為宜。

結構形式

橋架橋架
電纜橋架載荷曲線

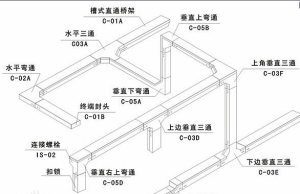

槽式電纜橋架的結構形式

組合式電纜橋架的結構形式

桁架式梯架、大跨距橋架的結構形式

1.橋架的選擇

1.1在工程設計中,橋架的布置應根據經濟合理性、技術可行性、運行安全性等因素綜合比較,以確定最佳方案,還要充分滿足施工安裝、維護檢修及電纜敷設的要求。

1.2橋架水平敷設時距地面的高度一般不低于于2.5m,垂直敷設時距地面1.8m以下部分應加金屬蓋板保護,但敷設在電氣專用房間內時除外。電纜橋架水平敷設在設備夾層或馬道且低於2.5m,應採取保護接地措施。

1.3橋架、線槽及其支吊架使用在有腐蝕性環境中,應採用耐腐蝕的剛性材料製造。或採取防腐蝕處理,防腐蝕處理方式應滿足工程

環境和耐久性的要求。對耐腐蝕性能要求較高或要求潔淨的場所,宜選用鋁合金電纜橋架。

1.4橋架在有防火要求的區段內,可在電纜梯架,托盤內添加具有耐火或難燃性能的板,網等材料構成封閉或半封閉式結構,並採取在橋架及其支吊架表面塗刷防火塗層等措施。其整體耐火性能應滿足國家有關規範或標準的要求。在工程防火要求較高的場所.不宜採用鋁合金電纜橋架。

1.5需要禁止電磁干擾的電纜線路.或有防護外部影響如戶外日照,油,腐蝕性液體、易燃粉塵等環境要求時.應選用無孔托盤式電纜橋架。

1.6在容易積聚粉塵的場所,電纜橋架應選用蓋板;在公共通道或室外跨越道路段.底層橋架上宜加墊板或使用無孔托盤。

1.7不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內:

(1)1kV以上和1kV及以下的電纜:

(2)同一路徑向一級負荷供電的雙迴路電纜;

(3)應急照明和其他照明的電纜:

(4)電力,控制和電信電纜。

若不同等級的電纜敷設在同一電纜橋架時,中間應增加隔板隔離。

1.8當鋼製直線段長度超過30m,鋁合金電纜橋架超過15m時.或當電纜橋架經過建築伸縮(沉降)縫時應留有O-30mm補償餘量.其連線宜採用伸縮連線板。

1.9電纜梯架、托盤寬度和高度的選擇應符合填充率的要求,電纜在梯架、托盤內的填充率一般情況下,動力電纜可取40%-50%,控制電纜可取50%-70%.且宜預留l0%一25%工程發展餘量。

1.10在選擇電纜橋架的荷載等級時,電纜橋架的工作均布荷載不應大於所選電纜橋架荷載等級的額定均布荷載,如果電纜橋架的支吊架的實

際跨距不等於2m時.則工作均布荷載應滿足:

式中qG----工作均布荷載,kN/m;

qE----額定均布荷載,kN/m;

LG----實際跨距,m。

安裝要求

1、電纜橋架作為布線工程的一個配套項目,尚無專門的規範指導,各生產廠家的規格形式缺乏通用性,因此,設計選型過程應根據電氣各個系統的電纜類型、數量,合理選定適用的橋架。

(1)確定方向:根據建築平面布置圖,結合空調管線和電氣管線等設定情況、方便維修,以及電纜路由的疏密來確定電纜橋架的最佳路線。在室內,儘可能沿建築物的牆、柱、梁及樓板架設,如需利用綜合管廊架設時,則應在管道一側或上方平行架設,並考慮引下線和分支線儘量避免交叉,如無其它管架借用,則需自設立(支)柱。

(2)荷載計算:計算電纜橋架主幹線縱斷面上單位長度的電纜重量。

(3)確定橋架的寬度:根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格,托臂的長度,支柱的長度、間距,橋架的寬度和層數。

(4)確定安裝方式:根據場所的設定條件確定橋架的固定方式,選擇懸吊式、直立式、側壁式或是混合式,連線件和緊固件一般是配套供應的,此外,根據橋架結構選擇相應的蓋板。

(5)繪出電纜橋架平、剖面圖,局部部位還應繪出空間圖,開列材料表。

2、如與電力電纜橋架合用時,應將電力電纜和弱電電纜各直一側,中間採用隔板分隔。

3、弱電電纜與其它低電壓電纜合用橋架時,應嚴格執行選擇具有外禁止層的弱電系統的弱電電纜,避免相互間的干擾。

4、其它安裝

(1)電纜橋架由室外進入建築物內時,橋架向外的坡度不得小於1/100。

(2)電纜橋架與用電設備交越時,其間的淨距不小於0.5m。

(3)兩組電纜橋架在同一高度平行敷設時,其間淨距不小於0.6m。

(4)在平行圖上繪出橋架的路由,要註明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高,如能繪製橋架敷設軸側圖,則對材料統計將更精確。

直線段:註明全長、橋架層數、標高、型號及規格。

拐彎點和分支點:註明所用轉彎接板的型號及規格。

升降段:註明標高變化,也可用局部大樣圖或剖面圖表示。

(5)橋架支撐點,如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高,可同意在平面上列表說明,也可分段標出用不同的剖面圖、單線圖或大樣圖表示。

(6)電纜引下點位置及引下方式,一般而言,大批電纜引下可用垂直彎接板和垂直引上架,少量電纜引下可用導板或引管註明引下方式即可。

(7)電纜橋架宜高出地面2.2米以上,橋架頂部距頂棚或其它障礙物不應小於0.3米,橋架寬度不宜小於0.1米,橋架內橫斷面的填充率不應超過50%。

(8)電纜橋架內纜線垂直敷設時,在纜線的上端和每間隔1.5米處應固定在橋架的支架上,水平敷設時,在纜線的首、尾、轉彎及每間隔3~5米處進行固定。

(9)在吊頂內設定時,槽蓋開啟面應保持80毫米的垂直淨空,線槽截面利用率不應超過50%。

(10)布放線上槽的纜線可以不綁紮,槽內纜線應順直,儘量不交叉,纜線不應溢出線槽,在纜線進出線槽部位、轉彎處應綁紮固定。垂直線槽布放纜線應每間隔1.5米固定在纜線支架上。

(11)在水平、垂直橋架和垂直線槽中敷設電纜時,應對纜線進行綁紮。4對線電纜以24根為束,25對或以上主幹線電纜、光纜及其它信號電纜應根據纜線的類型、纜徑、纜線芯數分束綁紮。綁紮間距不宜大於1.5米,扣間距應均勻,鬆緊適度。

(12)橋架水平敷設時,支撐間距一般為1.5-3m,垂直敷設時固定在建築物構體上的間距宜小於2m。

(13)金屬線槽敷設時,在下列情況下設直至架或吊架:線槽接頭處;間距3m;離開線槽兩連線埠0.5m處;轉彎處。

5、材料統計

(1)橋架:分別統計出各種型號規格橋架的全長,除以該橋架的標準長度,得出橋架的數量外,再增加1%-2%的餘量。

(2)立柱:如採用統一規格的立柱,可用橋架全長除以平均立柱間距,得出立柱數,再增加2%~4%餘量。如立柱規格不一,則需分別統計。

(3)托臂:橋架全長除以托臂平均間距,再增加1%~2%餘量,極為總需量。

(4)其它部件:按其主體數乘以一定比例(視總廠而定)求得其總數。

橋架說明

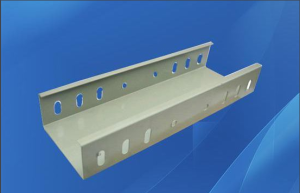

托盤式電纜橋架:

托盤式電纜橋架是石油、化工、電力、輕工、電視、電訊等方面套用最廣泛的一種。它具有重量輕,載荷大,造型美觀、結構簡單,安裝方便等優點,它既適用於動力電纜的安裝,也適用於控制電纜的敷設。

托盤式電纜橋架其表面處理可根據用戶需要分為鍍鋅、靜電噴塑和熱鍍鋅三種,在重腐蝕環境中可作特殊防腐處理。

托盤式電纜橋架可備護罩,需要配護罩時可在訂貨時註明,其所有配件與梯級式,槽式橋架通用。

梯級式電纜橋架:

XQJ-T型梯級式電纜橋架是根據國內外有關資料及我廠同類產品改進而成。它具有重量輕,成本低,造型別具,安裝方便、散熱、透氣性好等優點。它適用於一般直徑較大電纜的敷設,特別適用於高、低壓動力電纜的敷設。

梯級式電纜橋架備有護罩,需要配護罩時可在訂貨時註明,其所有配件與托盤式、槽式橋架通用。

梯級式電纜橋架其表面處理分為靜電噴塑、鍍鋅、噴漆三種,在重腐蝕環境中作特殊防腐處理。

槽式電纜橋架:

槽式電纜橋架是一種全封閉型電纜橋架,它最適用於敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等,它對控制電纜的禁止干擾和重腐蝕環境中電纜的防護都有較好效果。

槽式電纜橋架的護罩隨槽體配套供貨,其它配件與梯級式、托盤式橋架通用。用戶如需槽式電纜橋架的其他品種規格可來圖來函或面洽訂貨。

組合式電纜橋架:

組合式電纜橋架是一種最新型橋架,是電纜橋架系列中的第二代產品,它適用各項工程各個單位、各種電纜的敷設,它具有結構簡單、配置靈活、安裝方便,型式新穎等優點。

組合式電纜橋架只要採用寬100、150、200mm的三種基型就可以組裝成您所需要尺寸的電纜橋架,它不需生產彎通、三通等配件就可以根據現場安裝需要任意轉向、變寬、分支、引上、引下。在任意部位,不需要打孔,焊接後就可用管引出,它既可方便工程設計,又方便生產運輸,更方便安裝施工,是目前電纜橋架中最理想的產品。

大跨距電纜橋架:

大跨距電纜橋架是一種較一般電纜橋架的支撐跨度大,且由於結構上設計精巧,因而又比一般電纜橋架具有承載能力大等特點的橋架,所以它不僅適用於煉油、化工、紡織、機械、冶金、電力、電視、廣播等工礦企事業的室內外電纜架空的敷設,也可作為地下的工事,例如:捷運、人防工程的電纜溝和電纜隧道內支架。

大跨距電纜橋架共包括大跨距的梯級、托盤、槽式、重載荷梯架、直角三通、多節三通、直角四通,以及相應型號的連線件,蓋板和支柱。

大跨距電纜橋架備有蓋板,需要配蓋板時在訂貨時說明,或按蓋板型號訂貨。

大跨距電纜橋架表面處理分塑膠噴塑、鍍鋅,或烤漆等處理。在腐蝕性環境中,可選用經過塑膠噴塗處理的橋架,在一般大氣防腐環境中可選用鍍鋅處理的橋架。

一般術語

電纜橋架的主要部件:

電纜橋架安裝時的支托,是通過立柱和托臂來完成的。立柱是支撐電纜橋架的主要部件;而橋架的荷重是通過托臂傳遞給立柱的。因此立柱和托臂是電纜橋架安裝的兩個主要部件。

鋁合金電纜橋架:

鋁合金制電纜橋架裝置的簡稱,由鋁合金材料製作托盤或梯架的直通彎通附屬檔案以及支吊架等構成用以支承電纜具有連續剛性結構的總體裝置。

梯形電纜橋架:

梯形電纜橋架直接承托電纜的部件的簡稱,由兩根縱向側邊與若干根橫檔構成的梯形部件。

有孔托盤:

有孔槽形電纜橋架直接承托電纜的部件的簡稱,由帶孔眼的底板和側邊所構成的或由整塊鋁合金板沖孔後彎曲製成底部有孔的槽形部件。

無孔托盤:

無孔槽形電纜橋架直接承托電纜的部件的簡稱,由底板與側邊構成的或由整塊鋁合金板彎曲製成實底的槽形部件。

LQJ系列鋁合金電纜橋架是一種抗腐蝕橋架。它具有結構簡單、式樣新穎、耐腐蝕,安裝維護方便,不需保養等特點,能夠適用於廣泛的環境條件。

LQJ系列鋁合金防腐橋架按結構形式可分為LQJ-A、B、C型和LQJ-LPC型,前者分別採用不同截面形狀的鋁合金擠壓型材加工橋架邦板和梯檔,可製成梯級式、托盤式、槽式結構以滿足不同場合的需要,後者採用鋁板折邊成型,製成槽式匯線槽及各類特殊彎通,以滿足電纜布線的需要。LQJ-A、B、C型鋁合金擠壓型材加工成型後固溶和人工時效處理,不僅提高了耐蝕性,而且提高了鋁合金的強度,從而保證鋁合金橋架具有較高的承載能力。

LQJ系列鋁合金防腐橋架表面經陽極氧化處理,使其更具有優異的耐蝕性、具有耐腐蝕時間長、不需要保養的優點,特別適用於高溫、高濕、富鹽霧的環境中選用。
