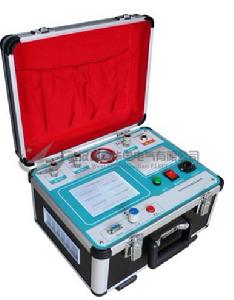

XGJD-II智慧型SF6密度繼電器校驗儀

概述:

XGJD-II智慧型SF6密度繼電器校驗儀是最新高精度儀器,儀器關鍵器件全部採用精密進口件,通過高精度壓力感測器及高精度A/D、D/A轉換器,結合高性能32位高速單片機和TI公司的高速信號處理晶片,能自動完成對SF6密度繼電器的校驗,能準確測量信號動作時當前溫度下的壓力值並自動完成任意環境溫度至20℃時的標準壓力換算,能自動列印試驗數據並自動存儲以備查閱,整個過程不須人工干預,並自動識別測試過程中的故障,體現了儀器“智慧型型”的特點。儀器具有高精度,高穩定性,高可靠性的特點。

XGJD-II智慧型SF6密度繼電器校驗儀XGJD-II智慧型sf6密度繼電器校驗儀

產品別稱] b]

SF6密度繼電器校驗儀,全自動密度繼電器測試儀

產品特性

1、密度繼電器校驗儀採用32位高速單片機和TI公司的高速信號處理晶片進行檢測與控制,集成程度高。機電一
體化設計,精度高,重複性好,可靠性高
2、配置了單色液晶屏和軟鍵盤人機接口,操作簡單、界面美觀,所有參數及狀態一目了然
3、自動完成壓力測量和20℃值轉換,從而完成了壓力、溫度間的動態自動補償。並顯示被測環境溫度下的壓力
20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題
4、所有測試過程自動由儀器完成,不用人工干預,避免了繁瑣的人工氣路調節操作
5、漢字報表式列印測試結果,並對試驗結果進行智慧型分析
6、能同時存儲50次試驗結果,並具有掉電數據保護功能,可隨時查詢和列印以前的試驗結果
7、校驗過程中無需恆溫室,可以在任意有效溫度範圍內對SF6氣體密度繼電器、壓力表進行校驗
8、配有多種型號過渡接頭,大多數型號開關的密度繼電器不用拆卸即可進行現場校驗
9、校驗過程中不浪費SF6氣體,測試成本低,對環境無污染
10、具有線上修改系統時鐘的功能
11、具有線上修改系統壓力功能,可以現場修正
12、核心元器件採用進口元件,性能可靠
13、能同時測試一組報警信號、二組閉鎖信號
14、本產品為攜帶型工具,使用方便可靠,是SF6密度繼電器校驗的必備設備

產品參數

1、工作電壓:AC220V、50Hz
2、儀器功率:50W
3、儀器精度:0.2級
4、壓力顯示解析度:0.001MPa
5、壓力校驗範圍:0~1.0MPa
6、環境溫度顯示解析度:0.1℃
7、環境溫度測量範圍:-50℃~150℃
8、工作濕度:≤90%RH
9、校驗對象:單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖
10、顯示方式:320×240圖形點陣單色液晶屏
11、操作方式:軟鍵盤按鍵輸入
12、印表機型:高速微型印表機
13、列印方式:漢字報表式列印
14、存儲容量:可同時存儲50次試驗結果
15、外形尺寸:主機 375×270×240mm3
附屬檔案箱 400×370×200mm3
16、SF6氣體密度顯示方式:被測環境下的壓力、20℃時的等效壓力
17、儀器重量:8Kg
