德國Schneider(施耐德)公司具有很長的生產大幅鏡頭的歷史,以大幅鏡頭種類多而優質聞名於世。目前具有多個系列數十款鏡頭,網羅焦距38毫米的超廣角至800毫米超望遠鏡頭。Schneider Kreuznach施耐德克魯茨納奇是世界著名光學鏡頭和液壓伺服元件的專業生產廠家,在業界享有盛譽,生產的產品有:各類光學鏡頭(攝像機,CCD,照相機),液壓伺服元件等,廣泛地套用於各行各業。

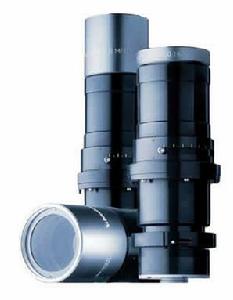

遠心鏡頭

鏡頭

使用(1/2” sensor)時的視場
mm

使用(2/3” sensor)時的視場
mm

C-Mount長度
mm

工作距離
mm

數值
孔徑

像平面
畸變
%

遠心
深度

重量
g

濾鏡螺紋

Xenoplan 1:1

6.4 x 4.8

8.8 x 6.6

220

47 ± 3

0.14

< 0.1

± 2

1490

M58 x 0.75

Xenoplan 1:2

12.8 x 9.6

17.6 x 13.2

264

195 ± 12

0.14

< 0.7

± 4

2150

M58 x 0.75

Xenoplan 1:3

19.2 x 14.4

26.4 x 19.8

224

161 ± 27

0.14

< 1.5

± 6

1600

M58 x 0.75

Xenoplan 1:4

25.6 x 19.2

35.2 x 26.4

250

176 ± 48

0.13

< 0.5

± 8

2000

M62 x 0.75

Xenoplan 1:5

32.0 x 24.0

44.0 x 33.0

286

269 ± 75

0.13

< 0.3

± 10

2600

M77 x 0.75

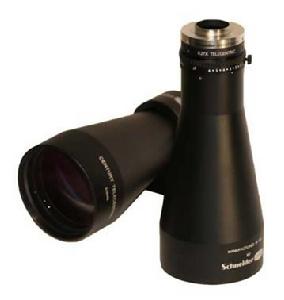

物方遠心鏡頭

產品編號

名稱

大率(/)

成像圓直徑

視野

數值孔徑

工作距離

遠心深度

遠心度

重量

21-025915

0.27×

0.27×
(3.7× Reduction)

11mm

40.7mm

0.1

100mm ±3mm

8mm

<0.1deg

618g

21-025943

0.39×

0.39×
(2.6× Reduction)

11mm

28.6mm

0.1

104mm ±2mm

4mm

<0.1deg

638g

21-025953

0.62×

0.62×
(1.6× Reduction)

11mm

17.6mm

0.1

111mm ±2mm

1.6mm

<0.1deg

706g

21-025963

0.79×

0.79×
(1.3× Reduction)

16mm

20.8mm

0.09

106mm ±2mm

1mm

<0.1deg

808g

21-025971

遠心鏡頭夾具

213g

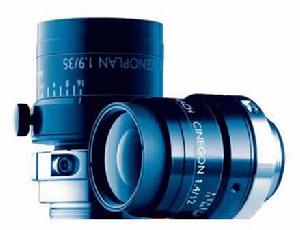

2/3″IR(400~1000nm)系列C口鏡頭

鏡頭

光圈/spot filter

視場角
水平垂直
對角線

小拍攝距離(mm

視場(W×H
最小拍攝距離
1m
5m

尺寸
(mm)
h1
h2
d

重量
(g)
CM120
CP100

2/3”

1/2”

1/3”

2/3”

1/2”

1/3”

Cinegon
1,8/4,8

k = 1,8...22
T = 2,1...>2000

91
71
105

69
53
84

53
40
65

1

24 x 18
1650 x 1240
8610 x 6460

17 x 13
1200 x 900
6260 x 4700

13 x 10
900 x 680
4700 x 3520

43,8
5,0
16,3

170
185

Cinegon
1,4/8

k = 1,4...22
T = 1,6...>2000

55
42
67

42
32
52

33
25
40

5

18 x 14
1000 x 750
5200 x 3900

13 x 10
730 x 550
3780 x 2840

10 x 7
550 x 410
2840 x 2130

36,2
5,1
16,8

135
150

Cinegon
1,4/12

k = 1,4...22
T = 1,6...>2000

38
29
48

29
22
36

22
16
27

20

28 x 21
670 x 500
3470 x 2600

20 x 15
480 x 370
2520 x 1890

15 x 11
370 x 270
1890 x 1420

43,8
5,6
18,3

145
160

Xenoplan
1,4/17

k = 1,4...22
T = 1,6...>2000

28
21
35

21
16
26

16
12
20

70

39 x 29
480 x 360
2480 x 1860

28 x 21
350 x 260
1800 x 1350

21 x 16
260 x 200
1350 x 1020

36,8
4,9
18,5

130
145

Xenoplan
1,4/23

k = 1,4...22
T = 1,6...>2000

22
16
27

16
12
20

12
9
15

115

50 x 37
370 x 280
1940 x 1450

36 x 27
270 x 200
1410 x 1060

27 x 20
200 x 150
1060 x 790

40,5
3,8
-

140
155

Xenoplan
1,9/35

k = 1,9...22
T = 2,1...>2000

14
11
18

10
8
13

7,9
5,9
9,8

310

77 x 58
250 x 190
1260 x 940

56 x 42
180 x 140
920 x 690

42 x 32
140 x 100
690 x 510

38,5
3,8
-

140
155

tele-Xenar
2,2/70

k = 2,2...22
T = 2,3...>2000

7,2
5,4
8,

5,2
3,9
6,5

3,9
2,9
4,9

1250

154 x 116
-
620 x 470

112 x 84
-
450 x 340

84 x 63
-
340 x 260

74,2
3,8
-

230
245

高解析度線陣相機專用鏡頭

焦距

最大光圈

像元尺寸

成像圓直徑

名義
放大率

放大率範圍

畸變

CPN 4.5/90-0018

90 mm

F 4.5

9 μm/ 5 μm

90 mm/ 62 mm

0.3 X

0.20 X - 0.40 X

0.2%

SR 5.6/120-0058

120 mm

F 5.9

7 μm/ 5 μm

90 mm/ 62 mm

1 X

0.88 X - 1.13 X

0.1%

SR 5.6/120-0059

120 mm

F 5.9

7 μm/ 5 μm

90 mm/ 62 mm

0.75 X

0.63 X - 0.88 X

0.1%

SR 5.6/120-0060

120 mm

F 5.9

7 μm/ 5 μm

90 mm/ 62 mm

0.5 X

0.38 X - 0.63 X

0.1%

SR 5.6/120-0061

120 mm

F 5.9

7 μm/ 5 μm

90 mm/ 62 mm

0.33 X

0.26 X - 0.38 X

0.1%

鏡頭

接口類型

工作距離
(在名義放大率情況下)

像距+物距

flange to image distance

濾鏡螺紋

重量

CPN 4.5/90-0018

V-mount

362 mm

508 mm

114 mm

M 40.5 x 0.5

140 g

SR 5.6/120-0058

V-mount

212 mm

481 mm

236 mm

M 40.5 x 0.5

170 g

SR 5.6/120-0059

V-mount

252 mm

490 mm

205 mm

M 40.5 x 0.5

170 g

SR 5.6/120-0060

V-mount

333 mm

539 mm

174 mm

M 40.5 x 0.5

170 g

SR 5.6/120-0061

V-mount

453 mm

638 mm

153 mm

M 40.5 x 0.5

170 g

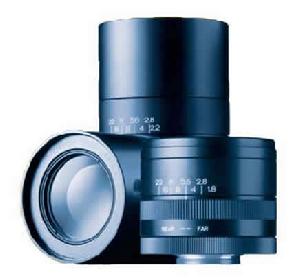

緊湊型C口鏡頭

鏡頭k/f’(mm)

擴展環

放大倍數1:

工作距離(mm)

物體到圖像的距離(mm)

使用(1/2sensor)時的視場大小(mm x mm)

使用(2/3sensor)時的視場大小(mm x mm)

重量(g)

成像圓周直11mm (2/3”)

CNG 1.8/4.8

none

∞-2.7

∞-0.0

∞-61

∞×∞-13.0×17.3

∞×∞-17.8×23.8

87

CNG 1.4/8

none

∞-1.7

∞-0.0

∞-56

∞×∞-8.0×10.7

∞×∞-11.0×14.7

87

CNG 1.4/12

none

∞-2.5

∞-57.7

∞-76

∞×∞-12.1×16.1

∞×∞-16.6×22.2

89

XNP 1.4/17

none
5mm
8mm

∞-3.5
3.5-1.8
2.2-1.4

∞-42.0
42.0-11.2
18.9-4.0

∞-99
99-73
79-69

∞×∞-16.8×22.5
16.8×22.5-8.4×11.3
10.6×14.1-6.5×8.6

∞×∞-23.2×30.9
23.2×30.9-11.6×15.5
14.5×19.4-8.9×11.9

80

XNP 1.4/23

none
5mm
8mm

∞-4.5
4.5-2.3
2.8-1.7

∞-81.7
81.7-31.1
43.7-19.4

∞-142
142-97
107-88

∞×∞-21.6×28.8
21.6×28.8-10.8×14.4
13.5×18.0-8.3×11.1

∞×∞-29.7×39.6
29.7×39.6-14.8×19.8
18.5×24.7-11.4×15.2

94

XNP 1.9/35

none
5mm
8mm
10mm
13mm(8+5)

∞-7.0
7.0-3.5
4.4-2.7
3.5-2.3
2.7-1.9

∞-246
246-125
155-96.6
125-84.1
96.6-70.5

∞-305
305-188
217-163
188-153
163-142

∞×∞-33.6×44.7
33.6×44.7-16.8×22.3
21.0×28.0-12.9×17.2
16.8×22.3-11.2×14.9
12.9×17.2-9.3×12.4

∞×∞-46.1×61.5
46.1×61.5-23.0×30.7
28.8×38.5-17.8×23.7
23.0×30.7-15.4×20.5
17.8×23.7-12.8×17.1

92

成像圓周直徑22mm

XNP 2.0/28

none
5mm
8mm
10mm

∞-5.9
5.9-2.9
3.7-2.3
2.9-2.0

∞-174
174-88.3
110-68.5
88.3-59.7

∞-232
232-151
171-135
151-128

∞×∞-28.3×37.8
28.3×37.8-13.9×18.6
17.8×23.4-11.0×14.7
13.9×18.6-9.6×12.8

∞×∞-38.9×51.9
38.9×51.9-19.1×25.5
24.4×32.6-15.2×20.2
19.1×25.5-13.2×17.6

76

XNP 2.8/50

none
5mm
8mm
10mm
13mm(8+5)
15mm(10+5)

∞-10.0
10.0-5.0
6.3-3.9
5.0-3.3
3.9-2.8
3.3-2.5

∞-530
530-278
341-220
278-195
220-167
195-153

∞-606
606-359
420-304
359-280
304-255
280-243

∞×∞-48.0×64.0
48.0×64.0-24.0×32.0
30.2×40.3-18.7×25.0
24.0×32.0-15.8×21.1
18.7×25.0-13.4×17.9
15.8×21.1-12.0×16.0

∞×∞-66.0×88.0
66.0×88.0-33.0×44.0
41.6×55.4-25.7×34.3
33.0×44.0-21.8×29.0
25.7×34.3-18.5×24.6
21.8×29.0-16.5×22.0
