1．概述：
本系統適用於冶金、石化行業，能完成鋼鐵廠、焦化廠、煉油廠生產過程中產生的可燃性廢氣的放散點火。採用本系統可以提高放散點火安全性及自動化程度，減輕運行人員的勞動強度。本系統在日本三菱公司先進技術的基礎上，結合國內實際情況，設計出獨特的FFC型放散燃燒頭，具有節約引燃氣, 噴嘴抗結焦的特點，在保證穩定燃燒的情況下，最大限度的降低了運行成本。控制系統採用了可程式序控制器及我公司專利產品HEI高能點火器，FHY1智慧型型放散塔火檢儀等先進設備，使系統的可靠性大大提高。
本系統在各助燃火焰區均裝有FHY1智慧型型放散塔火檢儀，準確及時的反映放散氣燃燒工況（火焰溫度及有火、無火狀態）。在放散點火期間，可在操作面板上顯示出各火焰區有無火焰及相關設備的運行狀態和故障信息，並能對相關設備進行手動或程控操作。
(1). FFC－A系列有自動與手動兩種工作方式。手動時，可對放散的點火過程實現單步手動操作；自動時，按程式實現放散塔的點火自動控制；
(2). FFC－M系列僅可對放散的點火過程實現單步手動操作。
2．系統組成：
本系統由以下四部分組成
(1) 放散燃燒頭部分：用於實現放散氣的引燃和燃燒。
(2) 火焰檢測部分：用於檢測放散燃燒頭助燃氣的燃燒狀況。
(3) 控制部分：用於放散點火設備的控制和監視。
(4) 外圍設備：包括助燃氣電動球閥、蒸汽吹掃電動球閥、高能點火裝置、助燃氣阻火器等。
2．1．1 組成：FFC型放散燃燒頭主要由以下五部分組成：
 外筒：為放散燃燒頭主體，起排放﹑散熱﹑支撐作用。
 內筒﹑旋流板：採用耐高溫不鏽鋼材料,用於改變排放口徑及氣流方向，起引燃及穩定火焰作用。
 防風罩：採用耐高溫不鏽鋼材料，起防風作用。
 點火燃燒器：由引燃煤氣噴嘴﹑點火槍﹑火檢探頭﹑保焰筒組成，沿主火炬四周互成120°均布，實現放散氣引燃。
引燃氣出口壓力：4500Pa-7000Pa
耗氣量：根據引燃氣介質及噴嘴直徑決定。
20T以下爐選配外徑為700～1000mm的燃燒頭FFC-20T；
20～50T爐選配外徑為1000～1200mm的燃燒頭FFC-30T；
50～80T爐選配外徑為1200～1400mm的燃燒頭FFC-60T；
80T以上爐選配外徑為1400～1800mm的燃燒頭FFC-120T。
2．2．1概述：
FHY1智慧型型放散塔火檢儀是針對鋼廠高爐放散的實際情況而研製的智慧型溫度式火焰檢測裝置。該裝置能準確、及時的反映火焰變化狀況，具有較強的環境適應能力及抗干擾能力。
探頭適用溫度≤1300℃
探頭長度500~1200mm 、鎧裝外徑ф6~ф16
火檢儀電源電壓： AC 220V±10%，50Hz
火檢儀輸入類型： 毫伏級信號
火檢儀輸出類型： 無源動合接點，接點容量為220V 、3A
火檢儀基本誤差： 1%±1字
火檢儀溫度顯示範圍： －1999 ~ 9999℃
火檢儀顯示分辯率： 1℃
火檢儀輸入信號： 熱電偶（B、R、S、N、K、E、J、t）
火檢儀外型尺寸： 80mm×160mm×80mm
火檢儀開孔尺寸： 76+1 mm×152+1 mm 卡入式安裝
火檢儀環境溫度： -10℃~55℃
溫度探頭採集的mv級信號通過補償導線送入火檢儀，經放大電路放大後，通過A/D轉換變為數位訊號送入微處理器。微處理器通過判斷溫度變化趨勢（連續上升或連續下降時間超過設定回響時間）並與設定的有火、無火限值比較來確定有火、無火狀態。由於採用雙判據，故回響快速、判斷準確。
2．3控制部分：2．3．1 FFC-M系列控制部分由就地控制櫃完成。
就地控制櫃採用前雙層門、後單門雙開全密封立式結構，內置點火裝置、火檢儀以及助燃氣電動閥門和蒸汽吹掃電動閥門控制迴路。並設有受控設備的手動操作按鈕及狀態指示燈。電源：380VAC，50HZ，三相四線制電源一路。
2．3．2 FFC-A系列控制部分由主控櫃、就地控制櫃組成。
 主控櫃
內置火檢儀、PLC主機以及I/O模組等。並設有遠方程控“啟”、“停”操作按鈕。電源：220VAC，50HZ，10A，單相電源一路。
 就地控制櫃
採用前雙層門、後單門雙開全密封立式結構，內置點火裝置以及助燃氣電動閥門和蒸汽吹掃電動閥門控制迴路。並設有受控設備的手動操作按鈕及狀態指示燈。電源：380VAC，50HZ，三相四線制電源一路。
A．點火裝置選用我公司生產的HEIA-20型，包括：高能點火器、高壓電纜、高壓導電桿及高壓電嘴。主要技術參數：
工作電壓：AC 220V±10%，50Hz
輸入電流：1.5A
輸出電壓：2500V
火花能量：20焦耳
火花頻率：14-17Hz
B．電動閥門選用我公司生產的Q961FB-50、80防爆型電動球閥。主要技術參數：
工作電源：380VAC，50HZ
輸出扭矩：300Nm
公稱壓力：4Mpa
介質溫度：250℃
全程機動時間：15秒
制動電流：2.0A
防爆等級：EX dⅡBT4
防護等級：IP55
接口形式：法蘭連線（配對發蘭）
C．助燃氣阻火器選用湖北楚冠生產的LZH-1型。
3．安裝要求：
就地控制櫃安裝在距地面較近的工作平台上，主控櫃可安裝在地面的風機控制室中，火焰信號的電纜線要與現場的其他強電信號電纜分開。
4．系統選型表
FFC-M1單塔系統
序號 名稱 數量 外形 安裝位置
1 就地控制櫃 1面 1200×650×400（內置三台點火器及三台火檢儀） 風機房控制室或放散平台
FFC-M2雙塔系統
序號 名稱 數量 外形 安裝位置
1 就地控制櫃 1面 1600×800×600（內置六台點火器及六台火檢儀） 風機房控制室或放散平台
FFC-M3三塔系統
序號 名稱 數量 外形 安裝位置
1 就地控制櫃 1面 2100×800×600（內置九台點火器及九台火檢儀） 風機房控制室或放散平台
FFC-A1單塔系統
序號 名稱 數量 外形 安裝位置
1 主控櫃 1面 2100×800×600
(內置三台火檢儀) 風機房控制室
2 就地控制櫃 1面 1200×650×400
（內置三台點火器） 放散平台
FFC-A2雙塔系統
序號 名稱 數量 外形 安裝位置
1 主控櫃 1面 2100×800×600
(內置六台火檢儀) 風機房控制室
2 就地控制櫃 1面 1600×800×600
（內置六台點火器） 放散平台
FFC-A3三塔系統
序號 名稱 數量 外形 安裝位置
1 主控櫃 1面 2100×800×600
(內置九台火檢儀) 風機房控制室
2 就地控制櫃 1面 1600×800×600
（內置九台點火器） 放散平台
5．定貨須知：
用戶可根據實際情況及本產品說明書選定放散燃燒頭型號及控制系統型號。
選型舉例：唐鋼120T轉爐，75米雙塔，外筒直徑為1600mm，燃燒頭內筒直徑1200mm，外筒直徑1600mm，防風罩外徑2010mm。
控制要求：就地手動操作，遠方自動操作。
系統選型： 放散點火系統FFC-120T-A2
型號說明： FFC—系統型號； 120T—120T爐放散塔用燃燒頭； A—程控 ； 2—雙塔 。
6.附圖

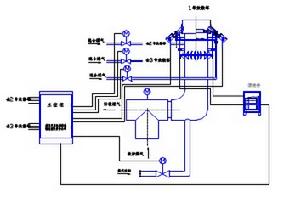

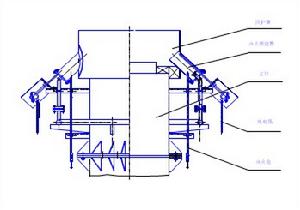

放散塔燃燒頭總裝圖6.2 放散塔點火系統結構圖
